hp服务器串口怎么连接？hp服务器串口线连接方法

HP（现HPE）服务器的串口（Serial Port，通常指COM口）在服务器运维中扮演着至关重要的角色，尤其是在带外管理失效、操作系统内核崩溃或需要底层固件调试时，HP服务器通常提供两种类型的串口：一种是用于连接键盘、鼠标或终端的传统物理RS-232串口，另一种是集成在基板管理控制器（iLO）中的远程串口重定向功能。

以下是对HP服务器串口配置、连接及故障排查的详细解析。

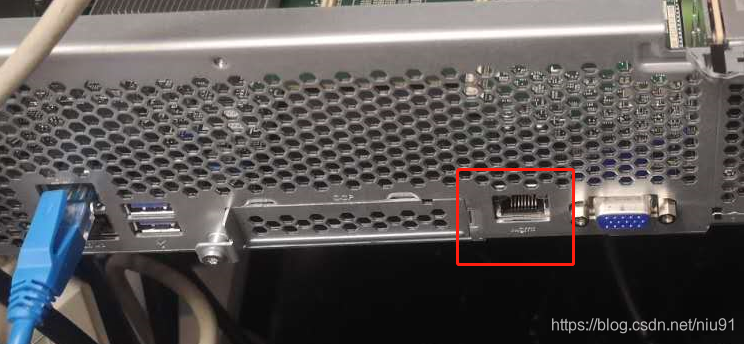

物理串口与逻辑串口的区别

在深入配置之前，必须明确HP服务器上存在的两种“串口”概念,它们的用途和配置方式截然不同。

物理串口的BIOS/UEFI配置

大多数现代HP ProLiant服务器默认可能禁用了物理串口，或者将其设置为“仅用于键盘/鼠标”模式，若需将其作为通用串行通信端口使用,需在BIOS中进行调整。

1. 进入BIOS设置：

   服务器启动时按 F9 键进入 System Utilities（系统实用程序）。

2. 导航至串口设置：

   路径通常为：System Configuration -> BIOS/Platform Configuration (RBSU) -> System Options



   -> Serial Port Configuration。

3. 关键参数调整：

   • Serial Port A/B：选择 Enabled 以启用物理串口。
   • Serial Port Mode：
     • Legacy I/O：传统模式，兼容性好,但占用系统资源。
     • MMIO：内存映射I/O，性能更好,推荐在较新的服务器上使用。
   • Serial Port Address：通常默认为 3F8h/IRQ4 或 2F8h/IRQ3，除非有硬件冲突,否则保持默认即可。
   • Console Redirection：如果希望串口输出系统启动日志（POST信息），需确保 Console Redirection 设置为 Enabled，并设置波特率（通常为 115200）。

iLO远程串口重定向配置（核心功能）

这是HP服务器运维中最常用的功能，允许管理员通过iLO界面访问服务器的控制台，甚至捕获操作系统的内核转储（Kernel Dump）。

iLO固件端配置

• 登录iLO Web界面：通过浏览器访问iLO IP地址。
• 导航路径：Administration -> Remote Settings -> Serial Port Configuration。
• 关键设置：
  • Enable Serial Port Redirection：必须勾选 Enabled。
  • Baud Rate：建议设置为 115200（最高速度，减少延迟）。
  • Flow Control：通常选择 None 或 Hardware，对于大多数现代操作系统，None 兼容性最佳。
  • OS Console Redirection：确保此选项启用,以便将OS控制台输出重定向到iLO。

操作系统端配置

仅配置iLO是不够的,操作系统必须知道将控制台输出发送到串口。

• Windows Server：



  1. 打开“系统属性” -> “高级” -> “启动和故障恢复” -> “编辑”。
  2. 在启动选项末尾添加：/BAUDRATE=115200 /PORTCOM=COM1。
  3. 重启服务器。

• Linux (GRUB配置)：

  编辑 /etc/default/grub 文件：

  GRUB_CMDLINE_LINUX="console=tty0 console=ttyS0,115200n8"

  然后更新GRUB：

  • CentOS/RHEL 7+: grub2-mkconfig -o /boot/grub2/grub.cfg

  • Ubuntu/Debian: update-grub

通过iLO访问串口控制台

配置完成后,可以通过以下方式访问：

1. HTML5 Console：

   在iLO Web界面的 Remote Console 标签页中，选择 HTML5 Console，在设置中，确保勾选 Serial Port Redirection，这将打开一个虚拟控制台窗口，你可以看到服务器的启动过程、BIOS界面以及操作系统登录提示符。



2. KVM over IP：

   虽然KVM主要提供图形界面，但在某些HP服务器型号中，KVM会话也支持串口数据的透传,具体取决于固件版本和许可证。

常见故障排查

安全注意事项

• 物理安全：物理串口是硬件级别的访问通道，任何拥有物理访问权限的人都可以连接终端获取root/admin权限，建议在数据中心机柜上锁定物理串口,或在BIOS中设置串口密码。
• 网络隔离：iLO串口重定向通过管理网络传输，建议将iLO管理网络与生产业务网络物理隔离,防止未授权的网络访问。

相关问题与解答

问题1：HP服务器在重启过程中，通过iLO串口控制台看不到POST自检信息，只显示黑屏或乱码，该如何解决？

解答：

这种情况通常由以下三个原因导致,请按顺序排查：

1. BIOS串口模式设置：进入BIOS（F9），检查 Serial Port Configuration，确保 Serial Port A 已启用，且 Serial Port Mode 设置为 MMIO（内存映射）而非 Legacy I/O,因为MMIO模式在现代服务器上更稳定且能更好地支持早期启动输出。
2. 波特率匹配：确认iLO Web界面中的 Baud Rate 与操作系统GRUB或Windows启动参数中的波特率完全一致，最通用的标准是 115200，如果一端是9600而另一端是115200,会导致乱码或无显示。
3. Console Redirection选项：在BIOS的 System Options 中，确保 Console Redirection 选项已设置为 Enabled，如果此选项禁用,POST信息将不会发送到串口。

问题2：在Linux系统中配置了串口重定向后，iLO可以看到启动画面，但进入系统登录后，终端无响应或无法输入命令，可能的原因是什么？

解答：

这通常是因为操作系统内核在加载后，ttyS0设备被其他服务占用或权限不足,或者getty服务未正确配置。

1. 检查GRUB参数：确保 /etc/default/grub 中包含 console=tty0 console=ttyS0,115200n8，并执行了 update-grub 或 grub2-mkconfig。
2. 检查Systemd服务：在较新的Linux发行版（如CentOS 7+或Ubuntu 16.04+）中，需要确保 serial-getty@ttyS0.service 已启用，运行命令 systemctl enable serial-getty@ttyS0.service 和 systemctl start serial-getty@ttyS0.service。
3. 权限问题：确保当前登录用户有权限访问ttyS0，可以通过 chmod 666 /dev/ttyS0 临时测试（不推荐永久修改），但更规范的做法是将用户加入 dialout 或 uucp 用户组。
4. iLO流控设置：检查iLO的 Flow Control 是否设置为 None，如果设置为 Hardware 或 Software，而操作系统未正确配置流控,会导致输入阻塞。
