IBM服务器配置RAID，磁盘阵列如何具体操作？

在IBM服务器的部署与管理中,RAID（磁盘阵列）配置是保障数据安全、提升存储性能的核心环节，IBM服务器凭借其企业级硬件架构和强大的管理工具（如IBM Systems Director、IMM），支持多种RAID级别，能够满足不同业务场景的需求，以下将从RAID基础概念、IBM服务器RAID配置类型、配置步骤、性能优化及注意事项等方面展开详细说明。

RAID基础与IBM服务器支持类型

RAID通过将多个独立磁盘驱动器组合成一个逻辑单元,实现数据冗余、并行读写或性能提升，IBM服务器支持的常见RAID级别包括：

1. RAID 0（条带化）

   将数据分块存储在多个磁盘上，无冗余机制，但读写性能最佳，适用于对数据安全性要求不高、需要高吞吐量的场景（如临时缓存、视频编辑），缺点是单磁盘故障将导致整个阵列数据丢失。

2. RAID 1（镜像）

   将数据同时写入两个磁盘，实现完全镜像，可靠性高，但可用存储空间仅为单磁盘容量的一半，适用于关键数据存储（如操作系统、数据库），IBM服务器的某些型号支持多组RAID 1。

3. RAID 5（分布式奇偶校验）

   结合条带化和奇偶校验信息，允许单个磁盘故障后数据重建，需要至少3块磁盘，可用空间为（N1）块磁盘容量，适用于中小型企业文件服务器、数据库应用，平衡了性能与成本。

4. RAID 6（双分布式奇偶校验）

   在RAID 5基础上增加第二块奇偶校验盘，可同时承受两块磁盘故障，需要至少4块磁盘，可用空间为（N2）块磁盘容量，适用于对数据安全性要求极高的场景（如金融、医疗系统）。

5. RAID 10（镜像+条带化）

   先将磁盘镜像（RAID 1）再条带化（RAID 0），兼具高性能与冗余，需要至少4块磁盘，可用空间为N/2块磁盘容量，适用于I/O密集型应用（如虚拟化平台、交易系统）。

IBM服务器RAID配置工具与步骤

IBM服务器通常通过以下两种方式配置RAID：

• 硬件RAID：基于集成的RAID控制器（如IBM ServeRAID系列），通过BIOS/UEFI界面或IBM System Management（ISM）配置。
• 软件RAID：操作系统级别配置（如Linux mdadm、Windows磁盘管理），性能依赖CPU资源，适用于轻负载场景。

硬件RAID配置步骤（以ServeRAIDMR10i为例）：

1. 准备工作



   • 确认服务器支持RAID的硬盘槽位和控制器型号（可通过IMM查看硬件信息）。
   • 准备符合规格的硬盘（建议企业级SAS/SATA SSD，避免混用不同容量或转速的磁盘）。
   • 备份重要数据,RAID配置会清除磁盘原有数据。

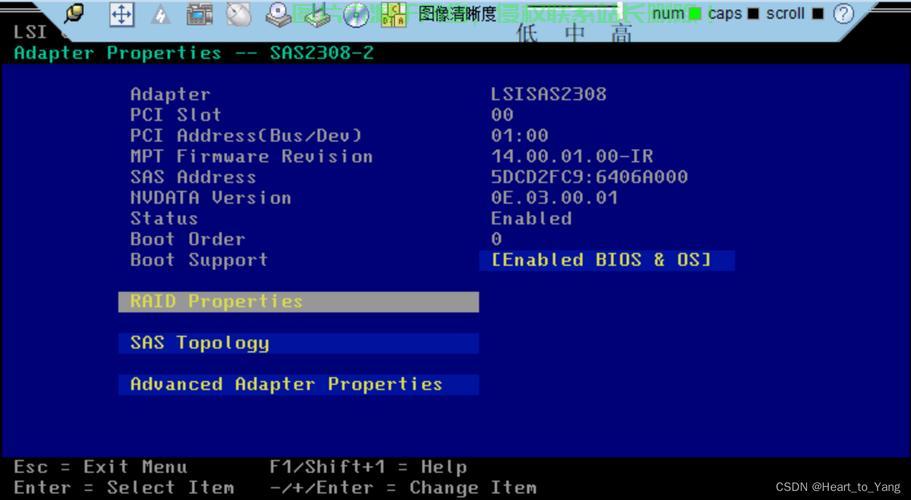

2. 进入RAID配置界面

   • 开机时按Ctrl+H（部分型号为Ctrl+I）进入RAID控制卡BIOS。
   • 或通过IBM Systems Director远程访问RAID配置界面。

3. 创建RAID阵列

   • 选择“Create Virtual Disk”，设置RAID级别（如RAID 5）、条带大小（常见64KB、128KB，根据业务类型调整：数据库选大条带，文件服务选小条带）。
   • 选择要包含的物理磁盘,配置热备盘（Hot Spare）以实现故障自动替换。
   • 分配容量（支持选择全部或部分空间），确认创建。

4. 初始化与格式化

   • 阵列创建后,在操作系统（如Windows Server、Linux）中识别为新磁盘。
   • 使用磁盘管理工具初始化（MBR/GPT，超过2TB磁盘选GPT），分区并格式化（推荐NTFS/EXT4，文件系统对齐以优化性能）。

IBM服务器RAID配置示例（参数对比）

RAID配置优化与维护

1. 磁盘选择

   • 优先使用IBM原厂认证硬盘,确保兼容性，SSD可显著提升RAID 5/6的写入性能（避免“写惩罚”）。
   • 避免混用不同品牌、容量或转速的磁盘，导致性能瓶颈。

2. 条带大小优化



   • 数据库应用（如Oracle、SQL Server）建议256KB512KB条带，提升顺序读写效率；
   • 虚拟化环境（如VMware、HyperV）建议64KB128KB条带，适配虚拟机小文件I/O。

   • 监控与故障处理

     • 通过IBM IMM或System Director实时监控磁盘状态（如温度、SMART信息）。
     • 磁盘故障时,RAID控制器会自动切换至热备盘；若无热备盘，需手动更换故障盘（注意：操作前确认服务器支持热插拔，并记录RAID配置信息）。

     • 固件与驱动更新

       定期更新RAID控制器固件和操作系统驱动,修复兼容性问题并提升稳定性。

     注意事项

     • 数据备份：RAID可防磁盘故障，但无法抵御逻辑错误（如误删、病度攻破），仍需定期异地备份。
     • 容量规划：RAID 5/6的可用空间需预留奇偶校验区域，避免100%容量使用导致性能下降。
     • 扩容与迁移：部分IBM RAID控制器支持在线扩容（需添加新磁盘并扩展逻辑盘），但跨控制器迁移需专业工具支持。

     相关问答FAQs

     Q1: IBM服务器配置RAID 5时，如何选择合适的磁盘数量？

     A: RAID 5的最小磁盘数为3块，推荐使用48块磁盘，若磁盘数量过多（如超过12块），重建时间延长，故障风险累积；若磁盘数量过少（如仅3块），可用空间利用率较低且写入性能受限，具体需根据业务容量需求和性能平衡选择，例如6块磁盘的RAID 5在可用空间（83%）与重建速度间较优。

     Q2: IBM服务器RAID配置后，如何在Linux系统中验证RAID状态？

     A: 在Linux中，可通过以下命令监控RAID状态：

     1. 安装mdadm工具（yum install mdadm或apt install mdadm）；
     2. 查看RAID阵列信息：cat /proc/mdstat，显示活动状态、同步进度等；
     3. 检查磁盘详情：mdadm detail /dev/md0（md0为RAID设备名），确认磁盘是否为active状态，有无故障标记，若显示resync，表示正在同步数据；若显示faulty，需及时更换故障磁盘。
