互联网接入交换机加负载均衡怎么用？负载均衡配置方法

在互联网接入层，将交换机与负载均衡设备结合使用是现代企业网络架构中的核心实践，这种组合不仅解决了带宽瓶颈问题，还极大地提升了服务的可用性、安全性和扩展性，以下将从架构原理、部署模式、关键配置及优势分析等多个维度进行详细阐述。

核心架构与工作原理

互联网接入交换机负责物理链路的连接、VLAN划分以及基础的数据转发，而负载均衡器（Load Balancer）则位于交换机之后或集成在交换机内部（如L3/L4交换机具备部分负载均衡功能，但专用负载均衡器性能更强）,负责将进入的流量智能分发到后端的多个服务器集群。

数据流向示意

[互联网用户] --> [防火墙/安全网关] --> [接入交换机] --> [负载均衡器] --> [后端服务器集群]

负载均衡器的角色

  • 流量分发：根据预设算法（轮询、加权轮询、最小连接数等）将请求分发给不同的后端服务器。
  • 健康检查：实时监控后端服务器的状态，自动剔除故障节点,确保服务连续性。
  • 会话保持：对于无状态应用或需要保持Session的应用,确保同一用户的请求始终路由到同一台服务器。

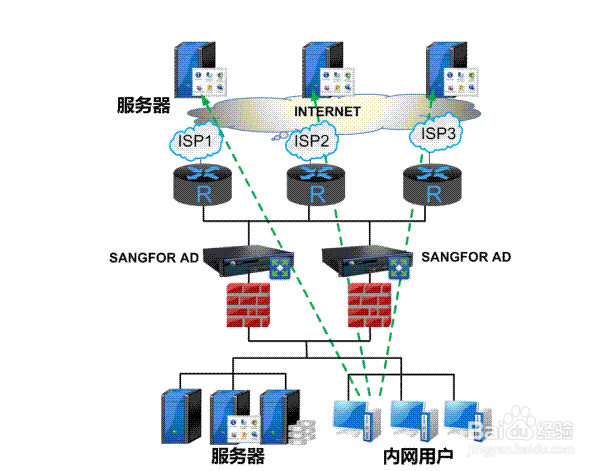

常见部署模式

根据网络规模和安全需求,接入交换机与负载均衡的配合主要有以下几种部署模式：

互联网接入交换机加负载均衡怎么用？负载均衡配置方法 第1张

部署模式 描述 适用场景 优缺点分析
旁路部署 (Side-by-Side) 负载均衡器通过镜像端口或独立链路连接交换机，流量通过策略路由或DNS指向负载均衡器。 小型网络、测试环境、对成本敏感的场景。 优点：部署简单，成本低。

缺点：存在单点故障风险，配置复杂，可能产生非对称路由。
串联部署 (Inline) 负载均衡器直接串联在接入交换机与核心交换机/防火墙之间，所有流量必须经过负载均衡器。 中大型网络、高可用性要求高的生产环境。 优点：流量可控，易于实施安全策略，支持高可用集群。

缺点：增加网络延迟，需配置冗余以避免单点故障。
虚拟化/云化部署 负载均衡功能以软件形式运行在虚拟化平台或云环境中，接入交换机提供底层网络连通性。 云计算环境、混合云架构、敏捷开发环境。 优点：弹性伸缩，资源利用率高，易于自动化管理。

缺点：依赖底层虚拟化网络性能，需关注网络隔离与安全组配置。

关键配置要素

要实现高效的互联网接入交换与负载均衡协同工作,需关注以下关键配置：

链路聚合与冗余

  • LACP (802.3ad)：在接入交换机与负载均衡器之间配置链路聚合,增加带宽并实现链路级冗余。
  • VRRP/HSRP：如果负载均衡器支持，配置虚拟路由冗余协议,确保网关IP的高可用性。

负载均衡算法选择

  • 轮询 (Round Robin)：平均分配流量,适用于后端服务器性能一致的场景。
  • 加权轮询 (Weighted Round Robin)：根据服务器性能分配不同权重,高性能服务器处理更多请求。
  • 最小连接数 (Least Connections)：将新请求分配给当前连接数最少的服务器，适用于长连接应用（如数据库、视频流）。
  • 源IP哈希 (Source IP Hash)：基于客户端IP地址哈希值固定路由到某台服务器,用于实现会话保持。

健康检查机制

  • TCP/HTTP检查

    互联网接入交换机加负载均衡怎么用？负载均衡配置方法 第2张

    ：定期向后端服务器发送探测包,验证服务是否响应。

  • 检查间隔与超时：合理设置检查频率（如每5秒一次）和超时时间（如3秒）,避免误判。

    • SSL卸载 (SSL Offloading)

    • 在负载均衡器上终结SSL/TLS加密，解密后以明文形式转发给后端服务器，减轻后端服务器CPU负担,提升整体吞吐量。

    优势与挑战

    优势

    1. 高可用性：通过负载均衡器集群和后端服务器冗余，实现故障自动切换,保障业务连续性。
    2. 可扩展性：当流量增长时，只需在后端添加服务器,无需改造前端网络架构。
    3. 性能优化：通过智能分发和SSL卸载,提升应用响应速度和用户体验。
    4. 安全性增强：负载均衡器可作为第一道防线，集成WAF（Web应用防火墙）、分布防护等功能。

    挑战

    1. 配置复杂性：需要深入理解网络协议、负载均衡算法和健康检查机制,配置不当可能导致流量黑洞或非对称路由。
    2. 单点故障风险：若负载均衡器未配置高可用,其故障将导致整个服务中断。
    3. 性能瓶颈：负载均衡器本身可能成为网络瓶颈,需根据流量规模选择合适的硬件或云实例规格。
    4. 监控与维护：需要实时监控负载均衡器的状态、连接数和性能指标,及时发现并处理异常。

    最佳实践建议

    1. 实施高可用架构：至少部署两台负载均衡器，采用主备或双活模式，并通过VRRP/HSRP提供虚拟IP。
    2. 定期压力测试：模拟高并发流量,验证负载均衡器的性能和后端服务器的承载能力。
    3. 细化健康检查：不仅检查端口连通性，还应检查应用层响应（如HTTP 200状态码）,确保业务逻辑正常。
    4. 日志与监控集成：将负载均衡器的访问日志和健康检查日志接入SIEM或监控平台,实现可视化运维。
    5. 安全策略前置

      ：在负载均衡器上配置访问控制列表（ACL），仅允许必要的IP段访问,减少攻破面。

      互联网接入交换机加负载均衡怎么用？负载均衡配置方法 第3张

      相关问题与解答

      问题1：在互联网接入交换机与负载均衡器之间，为什么推荐配置链路聚合（LACP）？如果不配置，可能会遇到什么问题？

      解答：

      配置链路聚合（LACP）的主要目的是增加带宽和提供链路冗余。

      • 带宽提升：通过将多条物理链路附带为一条逻辑链路，可以线性增加总带宽,满足高流量互联网接入的需求。
      • 冗余性：如果其中一条物理链路发生故障，流量会自动切换到其他正常链路,确保服务不中断。
      • 不配置的风险：如果不配置链路聚合，仅使用单条链路，则面临带宽瓶颈和单点故障风险，一旦链路故障，所有经过该链路的流量将中断，导致服务不可用，若使用多链路但未聚合，交换机可能无法正确哈希流量,导致负载不均或循环。

      问题2：当后端服务器集群中某台服务器响应变慢但未完全宕机时，负载均衡器如何识别并处理这种情况？

      解答：

      负载均衡器通过应用层健康检查和动态权重调整来识别和处理此类情况：

      1. 应用层健康检查：除了基本的TCP端口连通性检查，负载均衡器会定期发送HTTP/HTTPS请求（如GET /health），并检查响应状态码（如200 OK）和响应时间，如果响应时间超过设定阈值或返回错误状态码，该服务器将被标记为“不健康”。
      2. 动态权重调整：部分高级负载均衡器支持基于性能指标的动态权重，如果某台服务器响应变慢，其权重会自动降低，从而减少分配给该服务器的新请求数量,将流量优先导向响应更快的服务器。
      3. 会话迁移：对于已建立的长连接，负载均衡器可能不会立即中断，但新请求将不再路由到该服务器,直到其恢复健康或会话自然结束。
