什么是互连网络层？互连网络层的作用是什么

互连网络层（Interconnection Network Layer）是计算机体系结构，特别是多处理器系统、集群计算以及现代数据中心架构中的核心组成部分，它负责在多个计算节点（如CPU、GPU、内存控制器或存储设备）之间建立高效、可靠的数据传输通道，随着摩尔定律的放缓和并行计算需求的激增，互连网络已从简单的总线结构演变为复杂的多维拓扑结构，成为决定系统整体性能的关键瓶颈或加速器。

互连网络的核心功能与架构模型

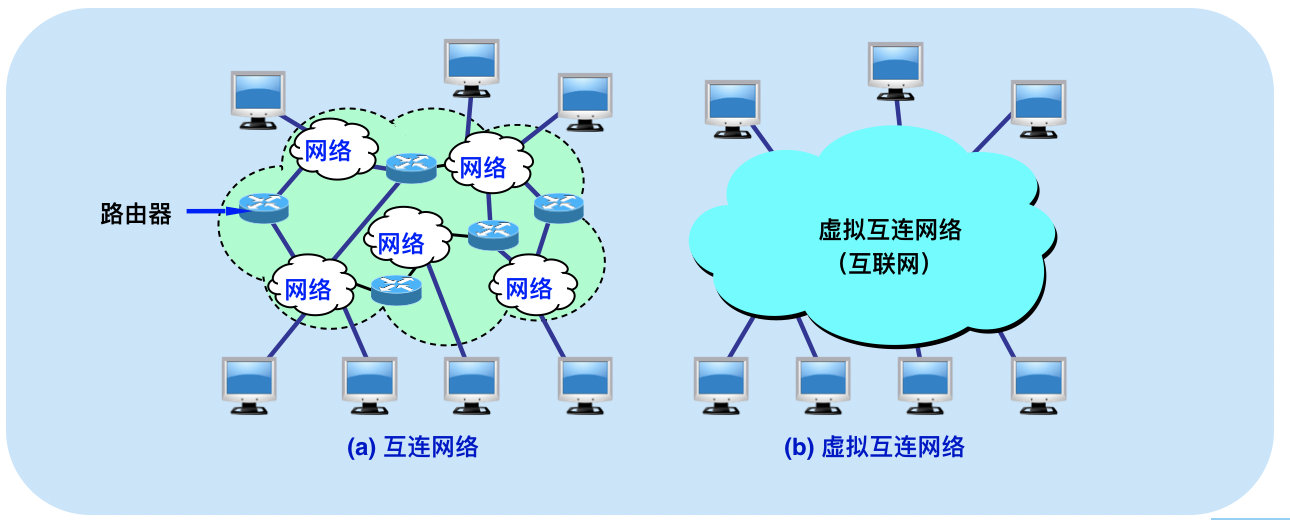

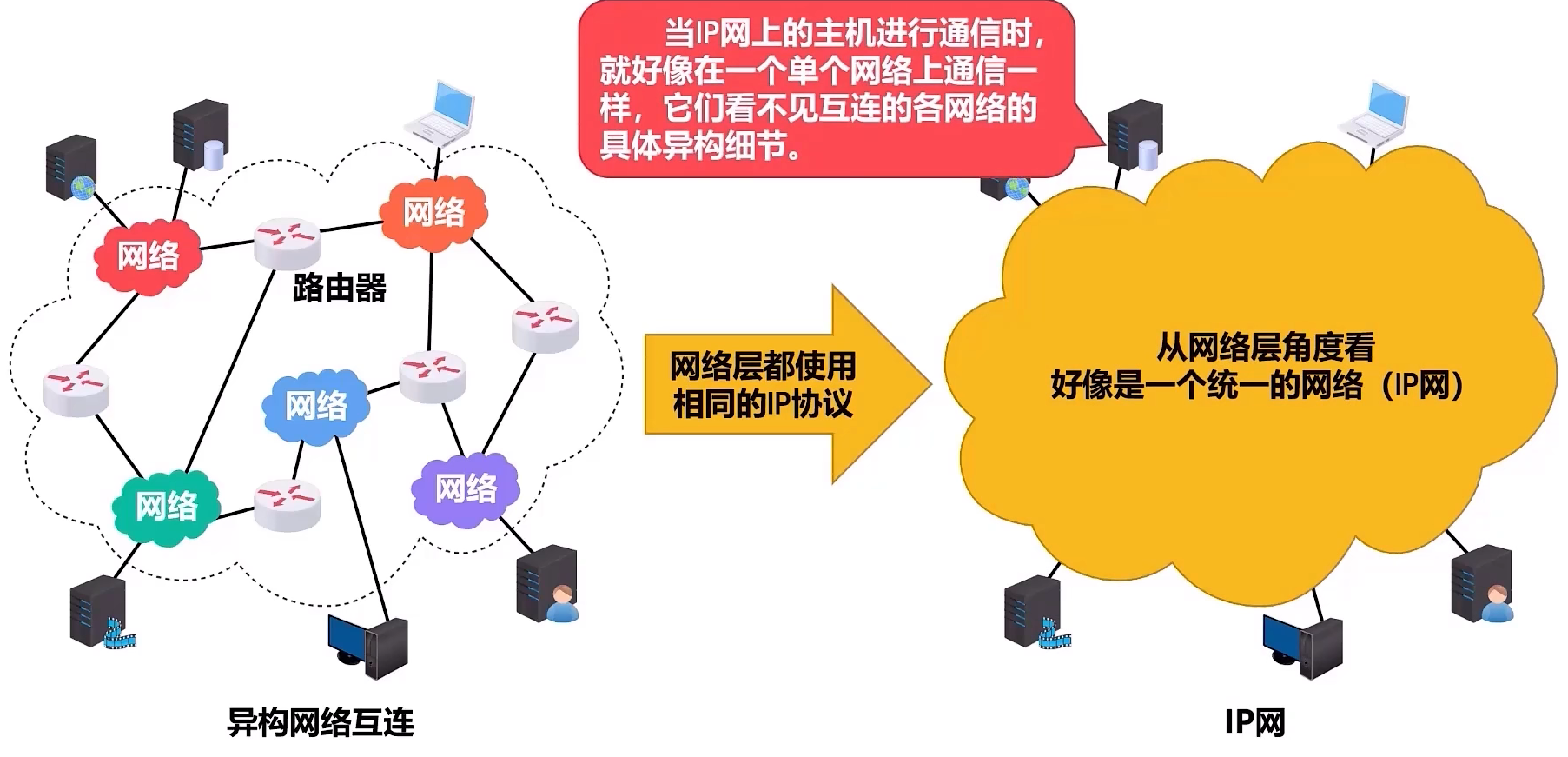

互连网络的主要任务是将分散的计算资源连接成一个逻辑上的整体,使其能够协同工作，其核心功能包括数据路由、流量控制、错误检测与恢复以及资源仲裁，在架构模型上，互连网络通常被抽象为一个图论模型，其中节点代表处理单元或存储单元，边代表物理连接链路。

根据连接方式的不同,互连网络可分为以下几类基础模型：

常见的拓扑结构及其特性

拓扑结构决定了节点之间的物理连接方式,直接影响网络的直径（最大跳数）、带宽、容错性以及布线复杂度。

• 网格与环面 (Mesh & Torus)：

  这是最直观的拓扑结构，节点排列在二维或三维网格中，相邻节点相连，环面是在网格基础上将边缘节点首尾相连，消除了边界效应，降低了平均跳数。

  • 优势：布线规则，易于制造和扩展。
  • 劣势：直径较大，长距离通信延迟高。
  • 应用：Intel Teraflop Research Chip, Cray XT系列超级计算机。

• 超立方体 (Hypercube)：

  一个 $d$ 维超立方体有 $2^d$ 个节点，每个节点与其他 $d$ 个节点相连。

  • 优势：直径小（$log_2 N$），对称性好，容错能力强。
  • 劣势：节点度数随节点数对数增长，布线复杂度较高。
  • 应用：早期并行计算机如Cray Y-MP。

• 蝶形网络 (Butterfly)：

  一种多级互连网络（MIN），具有固定的节点度数，但直径较小。



  • 优势：硬件实现相对简单，适合大规模系统。
  • 劣势：存在阻塞问题，需要复杂的流量控制机制。
  • 应用：Intel Paragon, Cray T3D。

• 胖树 (Fat Tree)：

  一种分层树状结构，越靠近根节点，链路带宽越宽（“胖”）。

  • 优势：无阻塞或低阻塞，带宽可扩展，易于模块化。
  • 劣势：需要大量交换机，成本较高。
  • 应用：现代数据中心网络（如Clos架构），InfiniBand Fabric。

交换技术与路由策略

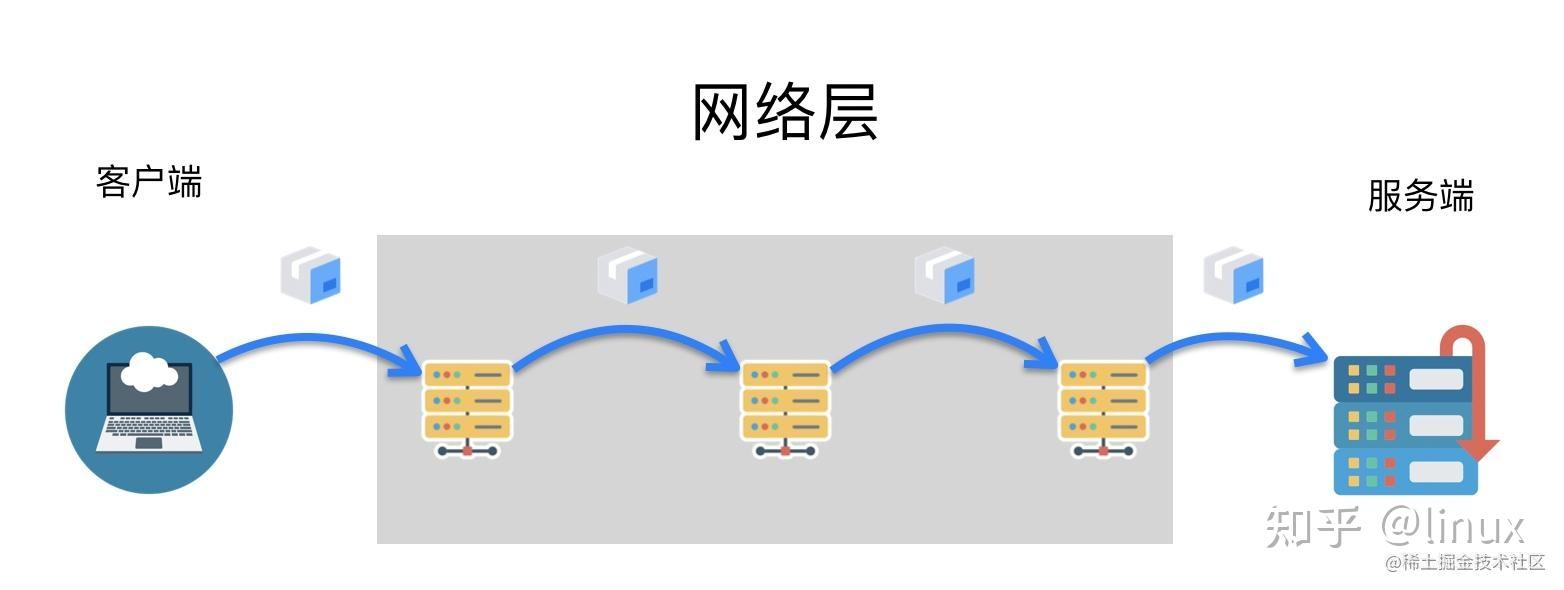

互连网络的性能不仅取决于拓扑,还取决于数据如何在网络中流动。

1 交换技术

• 电路交换 (Circuit Switching)：在通信前建立专用物理路径，优点是延迟确定、无冲突；缺点是建立连接开销大，资源利用率低。
• 报文交换 (Message Switching)：整个消息作为一个单元传输，每个节点存储整个消息后再转发，优点是无需预先建立连接；缺点是延迟高，缓冲区需求大。
• 分组交换 (Packet Switching)：将消息分割为小的数据包（Packet），独立路由，这是现代互连网络的主流技术，分为：
  • 虚电路 (Virtual Circuit)：逻辑连接，数据包沿固定路径传输。
  • 数据报 (Datagram)：每个数据包独立路由，可能走不同路径，需重组。

2 路由算法

• 静态路由：路由表在系统启动时确定，不随流量变化，适用于流量模式可预测的场景。
• 动态路由：根据网络负载、链路状态实时调整路由路径，适用于流量波动大的场景，但控制开销大。
• 自适应路由：结合静态和动态，根据局部网络状态选择最佳路径，以避开拥塞。

3 流量控制与拥塞避免

• 流控 (Flow Control)：防止发送方速率超过接收方处理能力，通常基于信用（Credit-based）或停止-等待机制。
• 拥塞避免 (Congestion Avoidance)：当网络负载过高时，通过丢弃数据包、重传或调整发送速率来缓解拥塞，现代互连网络常采用虚拟通道（Virtual Channels）技术，将物理链路划分为多个逻辑通道，以减少头端阻塞（Head-of-Line Blocking）。

现代互连网络的标准与协议

随着异构计算和数据中心的发展,互连网络逐渐标准化，形成了多种主流协议：

• PCI Express (PCIe)：

  主要用于主板内部组件（CPU、GPU、NVMe SSD）之间的高速点对点串行连接，采用分层架构（物理层、数据链路层、事务层），支持热插拔和弹性带宽。

• InfiniBand (IB)：

  专为高性能计算（HPC）和数据中心设计，提供极低的延迟和高吞吐量，支持远程直接内存访问（RDMA），允许网卡直接读写应用内存，绕过CPU内核，显著降低延迟和CPU开销。

• Ethernet (以太网)：

  传统上用于局域网，但随着RoCE（RDMA over Converged Ethernet）和无损以太网技术的发展，以太网正逐渐渗入到高性能计算领域，因其成本低、生态成熟而具有巨大优势。

• CXL (Compute Express Link)：

  新兴的互连标准，旨在连接CPU与加速器、内存池化设备，它基于PCIe物理层，但增加了缓存一致性协议，支持内存扩展和共享，是未来异构计算的关键技术。

挑战与未来趋势

• 功耗与散热：随着互连带宽的增加，互连网络的功耗占比日益显著，优化物理层设计、采用光互连（Optical Interconnect）是重要方向。
• 延迟与带宽的平衡：在大规模系统中，如何在不牺牲带宽的前提下进一步降低延迟，是架构师面临的主要挑战。
• 异构集成：不同工艺节点、不同功能单元（CPU、GPU、NPU）的互连需要统一的协议和一致性模型，CXL等标准正在解决这一问题。
• 软件定义互连：通过软件定义网络（SDN）技术，动态优化互连网络的路由和带宽分配，以适应动态变化的工作负载。

相关问题与解答

问题 1：为什么在现代数据中心中，胖树（Fat Tree）拓扑结构比传统的网格（Mesh）拓扑更受青睐？

解答：

胖树拓扑结构在现代数据中心（尤其是基于Clos架构的数据中心）中更受青睐，主要原因在于其无阻塞或低阻塞特性以及可扩展性。

1. 带宽可扩展性：胖树通过增加层级和链路宽度（“胖”）来提供足够的带宽，确保任意两个节点之间的通信都能获得足够的带宽，避免了网格拓扑中常见的拥塞问题，特别是在全互连通信模式下。
2. 模块化与冗余：胖树结构易于模块化部署，支持链路冗余，提高了网络的容错能力，如果某条链路或交换机故障，流量可以通过其他路径绕行。
3. 适应大规模集群：随着服务器数量的增加，网格拓扑的直径增大，导致通信延迟显著增加，而胖树的直径相对固定（通常为3跳），使得大规模集群下的通信延迟保持在一个较低且可预测的水平。

   相比之下，网格拓扑虽然布线简单，但在大规模系统中，边缘节点与中心节点通信的跳数多，带宽竞争严重，难以满足现代数据中心高吞吐、低延迟的需求。

问题 2：RDMA（远程直接内存访问）技术如何提升互连网络的性能？它与传统的TCP/IP协议栈相比有何优势？

解答：

RDMA技术通过允许网络适配器（NIC）直接读写远程主机的内存，而无需经过本地CPU内核和操作系统内核，从而显著提升了互连网络的性能。

1. 降低CPU开销：在传统TCP/IP通信中，数据从远程内存复制到本地网卡，再经过内核协议栈处理，最后复制到用户空间，涉及多次数据拷贝和上下文切换，消耗大量CPU资源，RDMA消除了这些步骤，CPU几乎不参与数据传输过程，可以专注于计算任务。
2. 降低延迟：由于绕过了操作系统内核和协议栈处理，RDMA的通信延迟远低于TCP/IP，这对于延迟敏感的应用（如高频交易、分布式数据库、HPC）至关重要。
3. 提高吞吐量：RDMA支持零拷贝（Zero-Copy）技术，减少了数据在内存中的移动次数，提高了总线利用率，从而实现了更高的吞吐量。
4. 内核旁路（Kernel Bypass）：RDMA应用直接与硬件交互，避免了内核态与用户态之间的切换开销，进一步提升了性能。

   相比之下，TCP/IP协议栈虽然通用性强、兼容性好，但其复杂的协议处理和数据拷贝机制使其在高性能计算场景下成为性能瓶颈。
