互联网智能硬件项目管理怎么做？如何高效落地
互联网智能硬件产品的项目管理是一个高度复杂且跨学科的领域，它融合了传统硬件制造的严谨性与互联网软件迭代的敏捷性，这种“软硬结合”的特性决定了其项目管理不能简单套用纯软件或纯硬件的方法论，而需要一种混合式的管理框架，以下将从核心挑战、全生命周期管理、关键协作机制及风险控制四个维度进行详细阐述。
核心挑战与独特性
智能硬件项目管理面临的最大痛点在于硬件周期的不可逆性与软件迭代的灵活性之间的矛盾。
- 长周期与快变化的冲突：硬件从开模、试产到量产通常需要6-12个月，期间供应链波动、模具修改成本极高；而互联网用户需求变化极快，若硬件定型后软件功能需大幅调整,可能导致产品上市即过时。
- 供应链依赖性强：芯片缺货、元器件涨价、代工产能不足等外部因素对进度影响巨大,远超纯软件项目。
- 合规与认证门槛：智能硬件涉及无线电发射（如Wi-Fi/蓝牙）、电池安全、电磁兼容等认证（如FCC、CE、CCC），这些流程耗时且结果不确定,必须预留缓冲时间。

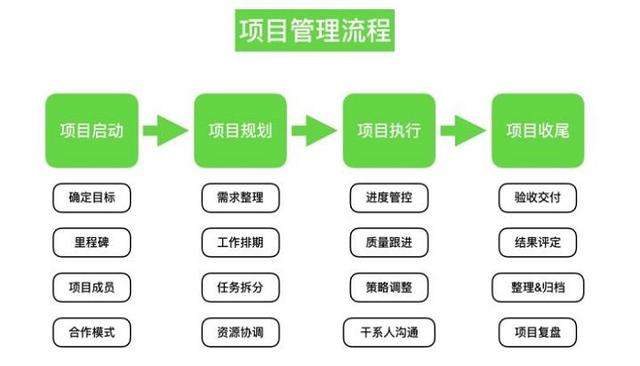

全生命周期管理流程
智能硬件项目通常遵循“瀑布流”与“敏捷”相结合的混合模式。
概念与定义阶段（Concept & Definition）
此阶段重点在于市场验证和技术可行性评估。
- 关键动作：确定产品定义文档（PRD）、技术选型（SoC平台、传感器、通信模组）、初步BOM（物料清单）成本估算。
- 输出物：产品路线图、初步技术架构、商业计划书。
设计与开发阶段（Design & Development）
这是资源投入最大的阶段，通常分为硬件工程（HE）和软件工程（SW）两条并行线。
- 硬件侧：原理图设计、PCB Layout、结构ID/MD设计、手板制作。
- 软件侧
：嵌入式固件开发、云端架构搭建、App/小程序开发。
- 关键里程碑：EVT（工程验证测试）完成，解决主要功能问题；DVT（设计验证测试）完成,解决结构和可靠性问题。
测试与验证阶段（Testing & Validation）
- 内部测试：功能测试、压力测试、兼容性测试。
- 外部认证：送交第三方实验室进行安规、射频、环境可靠性测试。
- 小批量试产（PVT）：验证生产线工艺,确保良率达标。
量产与上市阶段（Mass Production & Launch）
- 量产爬坡：从几千台到几万台的产能爬坡,监控良率和供应链稳定性。
- OTA准备：确保首批固件稳定,并建立OTA升级通道。
- 市场发布：配合营销节奏,完成渠道铺货和用户交付。

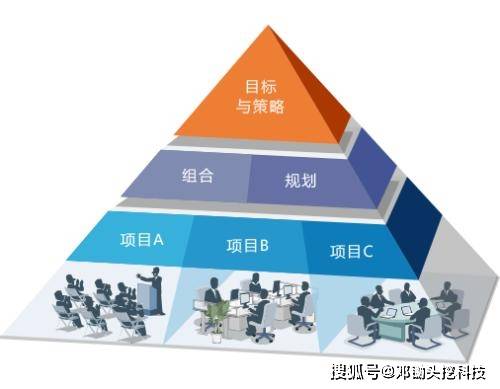

关键协作机制与工具
为了打通软硬件壁垒,建立高效的协作机制至关重要。
软硬协同开发模式
采用“硬件锁定，软件迭代”的策略，在DVT阶段锁定硬件规格，后续通过OTA（空中下载技术）修复软件Bug或增加新功能，项目管理中需明确“硬件冻结点”（Hardware Freeze Point）,在此之后任何硬件变更都需经过高层审批。
跨职能团队结构
组建包含产品经理（PM）、硬件工程师、结构工程师、嵌入式软件工程师、后端开发、测试工程师及供应链专家的跨职能小组，每日站会（Daily Stand-up）应同步软硬件进度，特别是接口定义（API、通信协议）的一致性。

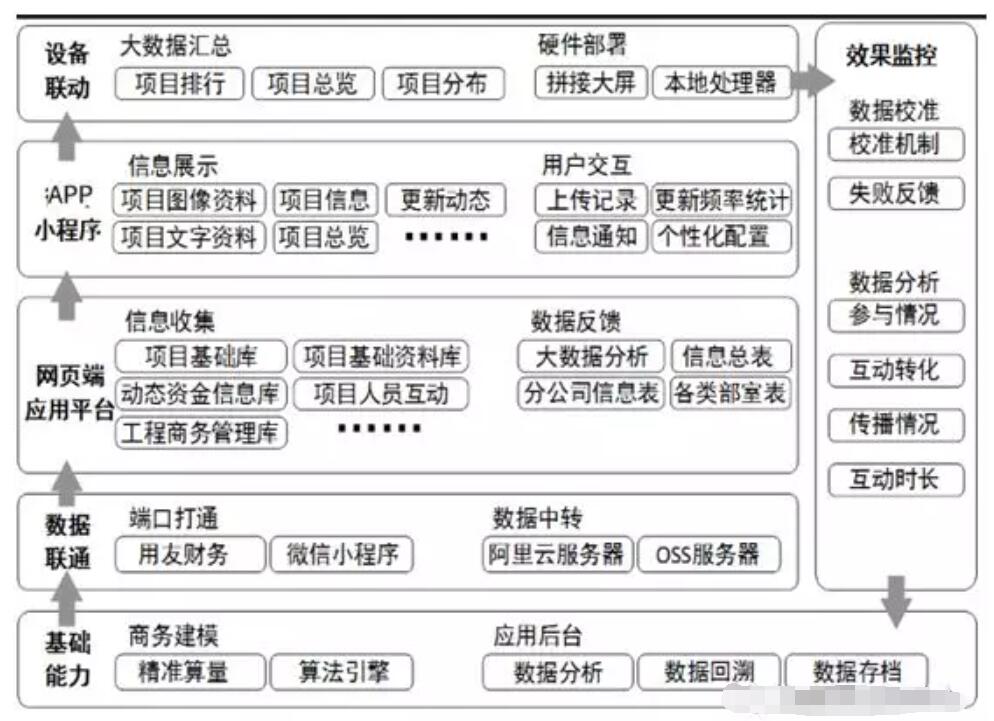

常用管理工具矩阵
| 管理维度 | 推荐工具/方法 | 主要用途 |
|---|---|---|
| 任务追踪 | Jira, Trello, PingCode | 软件任务敏捷管理，Bug追踪 |
| 文档协作 | Confluence, Notion | PRD、技术规格书、会议记录沉淀 |
| 硬件设计 | Altium Designer, Cadence | PCB设计、原理图管理 |
| 项目管理 | MS Project, OmniPlan | 硬件长周期甘特图、关键路径分析 |
| 沟通协作 | Slack, 飞书, 钉钉 | 即时通讯、跨部门同步 |
风险控制与应对策略
供应链风险
- 策略：建立双供应商策略（Second Source），对关键元器件（如主控芯片）提前备货或签订长期协议。
- 监控：定期审查供应商产能和库存水位,设置安全库存预警。
技术风险
- 策略：在EVT阶段尽早引入原型机进行核心功能验证,避免后期大规模返工。
- 监控：设立技术评审委员会（TR）,在每个里程碑节点进行严格的技术可行性评审。
进度风险
- 策略：采用关键链项目管理（CCPM），在关键路径上设置缓冲时间（Buffer）。
- 监控：每周更新进度偏差分析，若软件进度滞后，优先保证核心功能上线,非核心功能通过OTA后续迭代。
相关问题与解答
问题1：在智能硬件项目中，如果软件开发进度严重滞后，但硬件已经准备好进入试产阶段，项目经理应如何处理？
解答：
这种情况在智能硬件项目中非常常见，处理原则是
“保硬件进度，灵活调整软件策略”。
- 评估影响范围：首先评估滞后的软件功能是否影响核心用户体验或硬件基本功能（如连接、控制），如果影响核心功能，则必须推迟试产,否则量产后的召回成本极高。
- 功能裁剪（Cut Feature）：如果非核心功能滞后，与产品经理协商，在首批固件中暂时屏蔽或简化这些功能,确保核心功能可用。
- 制定明确的OTA计划：与用户沟通，明确告知首批固件的功能范围,并承诺在上市后X周内通过OTA更新缺失功能。
- 资源倾斜：临时抽调其他模块的软件工程师支援滞后模块，或增加加班强度,但需注意避免过度疲劳导致新Bug。
问题2：如何有效管理智能硬件项目中的“变更请求”（Change Request, CR），以避免无限期的范围蔓延？
解答：
智能硬件的变更成本随项目推进呈指数级增长，因此必须建立严格的变更控制委员会（CCB）机制。
- 设立变更冻结点：明确界定不同阶段的变更成本，在EVT前变更成本较低，在DVT后变更模具的成本极高,在PVT后变更几乎不可接受。
- 量化变更影响：任何CR必须附带详细的评估报告，包括：对进度的影响（延期天数）、对成本的影响（额外费用）、对质量的影响（风险等级）。
- 分级审批制度：
- 微小变更（如UI文案、非关键参数）：由项目经理审批。
- 中等变更（如增加传感器、修改结构）：由技术总监和产品总监联合审批。
- 重大变更（如更换主控芯片、修改PCB布局）：必须由项目发起人或CEO审批,并重新评估项目预算和上市时间。
- 记录与追溯：所有CR必须记录在案，作为项目复盘的依据，并更新相关文档（如BOM、图纸、代码库）。
