CAN总线配置详解

CAN总线简介

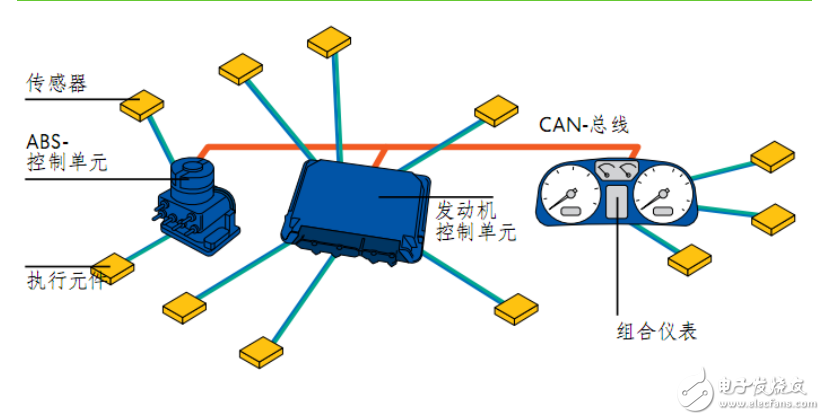

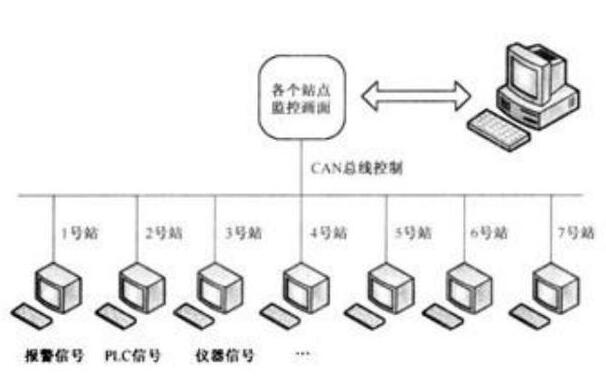

CAN（Controller Area Network）总线是一种广泛应用于汽车、工业、医疗等领域的多主从通信总线，它具有高可靠性、实时性强、通信距离远等特点，在配置CAN总线时，需要考虑多个参数,以确保通信的稳定性和效率。

CAN总线配置参数

1. 波特率设置

   波特率是指每秒钟传输的位数，是CAN总线通信的关键参数之一，配置波特率时，需要根据实际应用场景选择合适的波特率，常见的波特率有：50kbps、100kbps、125kbps、250kbps、500kbps、1Mbps等。

2. 位定时器配置

   位定时器是CAN总线通信中用于确定每个比特时间的参数，它由同步段、传播延迟段、相位缓冲段和采样点组成，配置位定时器时,需要确保同步段和传播延迟段的长度符合波特率的要求。

3. 采样点配置

   采样点是CAN总线通信中用于判断数据有效性的关键点，采样点设置在位定时器的相位缓冲段中间,正确的采样点配置可以保证数据的准确传输。

4. 仲裁优先级配置

   在CAN总线通信中，多个节点同时发送数据时，系统会根据仲裁优先级来决定哪个节点优先发送，配置仲裁优先级时,通常使用节点ID的最低位作为优先级标志。



5. CAN总线节点ID配置

   CAN总线节点ID是每个节点的唯一标识符，用于区分不同的节点，节点ID的长度通常为11位或29位，配置节点ID时,需要确保所有节点ID在系统中是唯一的。

CAN总线配置步骤

1. 确定波特率



   根据通信距离、速度和实时性要求,选择合适的波特率。

2. 配置位定时器

   根据波特率要求，设置同步段、传播延迟段、相位缓冲段和采样点的长度。

3. 设置采样点

   将采样点设置在位定时器的相位缓冲段中间。

4. 配置仲裁优先级



   根据应用需求,设置每个节点的仲裁优先级。

5. 配置节点ID

   为每个节点分配唯一的节点ID。

CAN总线配置实例

以下是一个简单的CAN总线配置实例：

参数	配置值
波特率	500kbps
同步段	1个时间量子
传播延迟段	8个时间量子
相位缓冲段	6个时间量子
采样点	5个时间量子
仲裁优先级	优先级1
节点ID	0x123

FAQs

Q1：CAN总线配置时，如何选择合适的波特率？

A1：选择合适的波特率需要考虑通信距离、速度和实时性要求，通信距离较远时，应选择较低的波特率；实时性要求较高时，应选择较高的波特率。

Q2：CAN总线配置中，位定时器的配置有何重要性？

A2：位定时器的配置对于确保CAN总线通信的稳定性和准确性至关重要，它决定了每个比特的时间长度，如果配置不当，可能导致通信错误或数据丢失。
