h3c如何设置虚拟服务器？端口映射步骤详解

在H3C设备中设置虚拟服务器（也称为端口映射或端口转发）是将外部网络请求转发到内部网络特定设备的关键技术，常用于搭建服务器、远程访问或特定应用场景，以下以H3C Comware平台为例,详细说明虚拟服务器的配置步骤和注意事项。

虚拟服务器的基本原理

虚拟服务器通过将外部IP地址和端口的请求映射到内部网络的指定IP地址和端口，实现外部用户对内部设备的访问，将路由器的WAN口IP（202.100.1.100）的80端口映射到内网服务器192.168.1.10的80端口，外部用户访问202.100.1.100:80时，请求会被自动转发到192.168.1.10。

配置前准备

1. 确认内网设备IP：确保需要映射的内网设备（如服务器、NAS）已分配固定IP地址（建议通过DHCP静态绑定或手动设置），避免IP变更导致映射失效。
2. 获取公网IP信息：确认H3C设备WAN口的公网IP（若为动态IP，需考虑DDNS或ISP限制）。
3. 开启相关服务：内网设备的映射服务（如Web服务的80端口）需已启动,并测试内网环境下的访问正常。

H3C虚拟服务器配置步骤

登录Web管理界面

• 通过浏览器访问H3C设备的LAN口IP（默认通常为192.168.1.1或192.168.0.1），输入管理员账号密码登录。
• 导航至“高级设置”或“NAT设置”菜单，找到“虚拟服务器”选项（部分设备称为“端口转发规则”）。

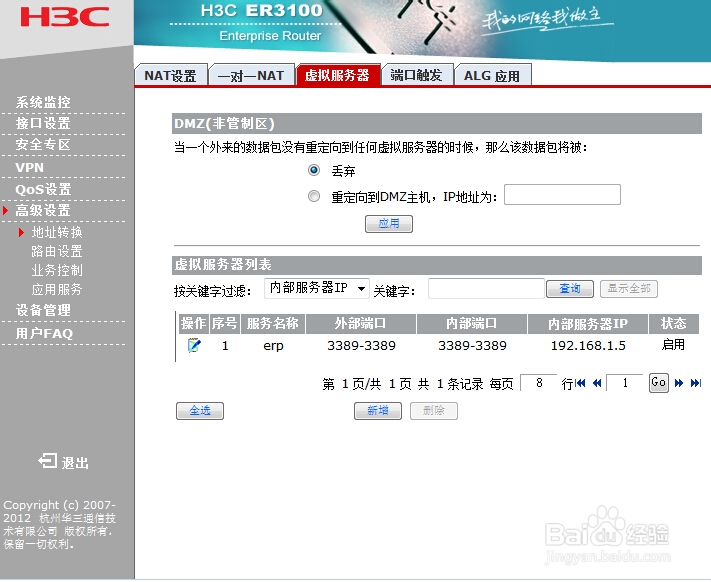

添加虚拟服务器规则

在虚拟服务器配置页面，点击“添加”或“新建规则”，填写以下关键参数（以常见Web服务为例）：

保存并验证配置

• 点击“保存”或“应用”，设备会提示规则添加成功。
• 验证方法：
  • 内网测试：在内网设备上访问http://H3C_LAN_IP:80（如http://192.168.1.1:80），确认能跳转到内网服务器。
  • 外网测试：通过外部网络访问http://公网IP:80，若能正常访问内网服务,则配置成功。

高级配置（可选）

• 端口段映射：若需映射连续端口（如游戏服务器），可设置“外部端口范围”和“内部端口范围”，例如外部端口20002010映射到内网192.168.1.10的20002010端口。
• 触发端口：部分H3C设备支持触发式端口映射（如UPnP），通过内网设备主动触发建立映射,适用于P2P应用。

常见问题与注意事项

1. 端口冲突：确保外部端口未被其他虚拟服务器规则或H3C设备自身服务占用（如80端口可能被Web管理界面占用，建议修改管理端口）。
2. 防火墙拦截：若外网访问失败，检查H3C设备的“防火墙设置”或“安全策略”，确保允许对应端口的流量通过。
3. 动态IP处理：若公网IP为动态，需配合DDNS服务（如花生壳）将域名与动态IP绑定，避免IP变更导致映射失效。
4. 多设备映射：若需映射多个服务，需为每个服务分配不同的外部端口（如Web用80，FTP用21）,避免端口重复。

相关问答FAQs

Q1：虚拟服务器与DMZ区有什么区别？

A：虚拟服务器仅映射特定端口，而DMZ区是将内网设备完全暴露在公网，所有端口均可访问，安全性较低，虚拟服务器适用于需开放少量服务的场景,DMZ区仅建议用于测试或对安全性要求极低的设备。

Q2：配置虚拟服务器后外网仍无法访问，如何排查？

A：可按以下步骤排查：

1. 确认公网IP是否正确（可通过ip.cn等网站查询）；
2. 检查内网设备服务是否正常启动（如Web服务是否运行）；
3. 关闭H3C设备的防火墙或添加放行规则，测试是否因拦截导致；
4. 联系ISP确认是否限制了对应端口（如80、443等常用端口可能被运营商屏蔽）。
