广联达暗柱钢筋识别不准怎么办？广联达暗柱钢筋识别视频教程
在广联达软件（如GTJ土建算量软件）中，暗柱作为剪力墙结构中的关键构件，其钢筋信息的准确识别与布置直接关系到工程量的计算精度，由于暗柱在平面图中通常与剪力墙重叠，且钢筋配置复杂（包含纵筋、箍筋、拉筋等），手动绘制效率低且易出错，掌握自动识别暗柱钢筋的技巧至关重要,以下将详细说明从准备工作到最终校验的全流程操作。
前期准备与图纸分析
在进行任何识别操作之前,必须确保图纸环境整洁且图层信息正确。
- 图层清理：检查CAD图纸中暗柱相关的图层是否已正确分离，通常暗柱由独立的图层表示，若与墙体、柱子图层混杂,需先进行图层过滤或拆分。
- 标高确认：确认暗柱所在楼层的标高设置是否正确，特别是当存在夹层或不同标高错层时,需提前在软件中建立对应的楼层表。
- 构件定义：在软件中预先定义好暗柱的截面尺寸及混凝土强度等级,确保识别后的构件属性与图纸一致。
暗柱构件的识别步骤
识别过程主要分为“识别暗柱截面”和“识别暗柱钢筋”两个核心阶段。
识别暗柱截面（几何信息）
首先需要通过识别CAD图元来生成暗柱的几何模型。
- 选择识别方式：在“识别柱”或“识别暗柱”菜单下，选择“识别暗柱”。
- 设置识别范围：框选包含暗柱的CAD区域，或选择“按图层识别”。
- 参数设置：在弹出的设置窗口中，指定暗柱对应的CAD图层名称，若图纸中暗柱与柱子共用图层，需通过“区分图元”功能,利用图元颜色或线型进行区分。
- 执行识别：点击“开始识别”,软件会自动捕捉暗柱轮廓并生成三维模型。
识别暗柱钢筋（配筋信息）
这是最关键的一步,因为暗柱的钢筋信息通常以表格形式或标注形式存在于CAD图纸中。
-
识别表格中的钢筋信息
- 若图纸中有统一的“暗柱配筋表”，可使用“识别表格”功能。
- 框选表格区域,软件会自动解析表格内容。
- 在映射设置中，将表格中的“纵筋”、“箍筋”、“拉筋”列分别映射到软件对应的属性字段。
- 完成映射后，点击“识别”,软件会将表格数据批量赋予对应的暗柱构件。
-
识别标注中的钢筋信息
- 若钢筋信息直接标注在暗柱旁边，使用“识别标注”功能。
- 框选包含钢筋标注的CAD区域。
- 软件会自动提取标注文字，如“YZ1 12Φ20 @100/200”等。
- 系统需进行文字解析，用户需核对解析结果是否正确，特别是当标注格式不统一时,可能需要手动调整解析规则。
-
手动补充与修改

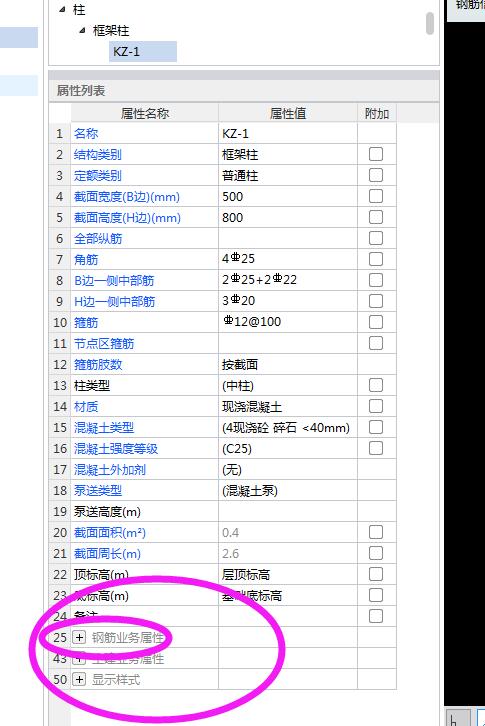

对于自动识别失败或解析错误的个别暗柱，可进入“编辑构件”界面，手动输入纵筋直径、间距、箍筋类型及拉筋信息。
钢筋信息校验与调整
识别完成后，必须进行严格的校验,以确保工程量计算的准确性。
| 校验项目 | 常见问题及处理方法 | |
|---|---|---|
| 纵筋信息 | 检查纵筋的直径、根数、等级是否与图纸一致。 | 若发现纵筋根数错误，检查是否因识别范围遗漏导致；若直径错误，检查CAD字体解析是否出错。 |
| 箍筋信息 | 检查箍筋的直径、间距（加密区/非加密区）、肢数。 | 注意区分“复合箍”与“普通箍”，确保软件中的箍筋类型（如4×4, 5×5）与实际图纸相符。 |
| 拉筋信息 | 检查拉筋的直径、间距及布置方式（梅花形/矩形）。 | 拉筋常被忽略，需确认软件中是否已勾选“布置拉筋”及正确的间距参数。 |
| 锚固与搭接 | 检查纵筋的锚固长度、搭接长度是否符合规范及图纸说明。 | 若图纸有特殊锚固要求（如机械连接、焊接），需在“计算设置”中调整相关参数。 |
| 三维视图检查 | 切换到三维视图，观察暗柱钢筋是否穿透墙体、是否与梁柱节点冲突。 | 若发现钢筋位置异常，检查构件的“节点设置”及“重叠处理”规则。 |
常见问题优化技巧

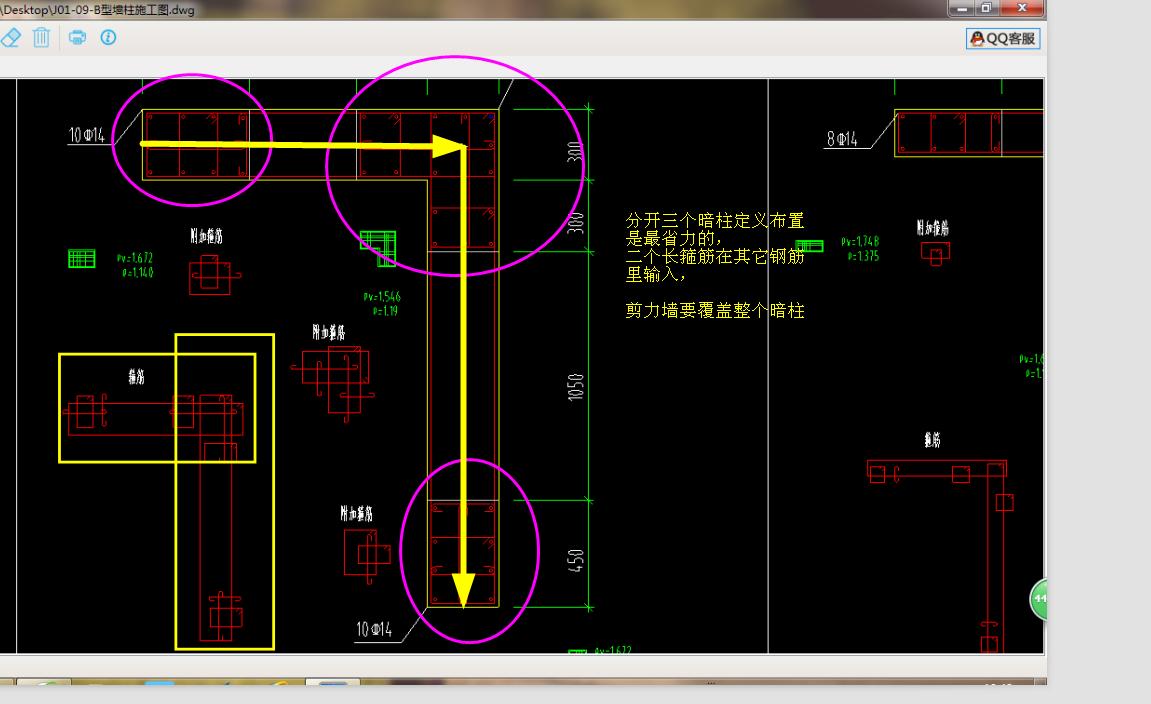

- 复杂节点处理：对于L形、T形、十字形等异形暗柱，软件可能无法自动识别其内部钢筋的复杂排布，建议此类构件采用“手动绘制+属性赋值”的方式,确保钢筋排布符合平法图集要求。

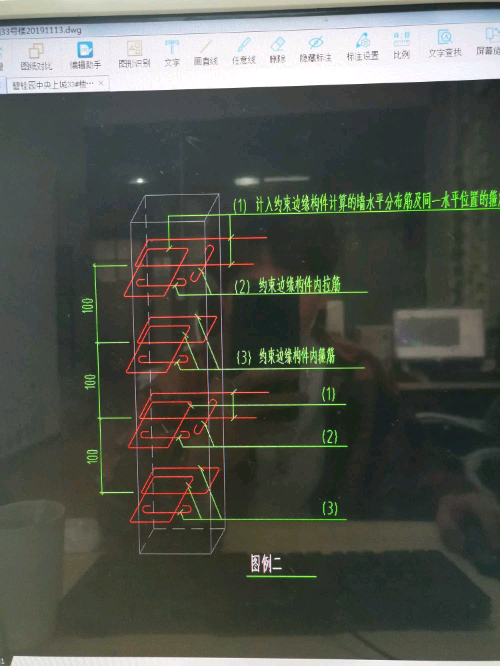

- 拉筋布置规则：广联达软件中，拉筋的布置通常跟随箍筋，若图纸要求拉筋呈梅花形布置，需在构件属性或计算设置中明确选择“梅花形布置”，否则软件默认按矩形布置,会导致工程量偏差。
- 识别失败排查：若大量暗柱识别失败，首先检查CAD图纸是否被炸开或图层混乱，可使用“CAD查错”功能，修复断裂的线段,确保暗柱轮廓闭合。
相关问题与解答
在广联达中识别暗柱钢筋时，为什么软件自动解析的箍筋间距与图纸标注不一致？
解答：
这种情况通常由以下原因导致：
- 标注格式不标准：CAD图纸中的标注可能包含多余字符（如“@100/200”写成了“@100-200”或“100/200”），软件解析规则未能正确匹配，解决方法是在“识别标注”设置中，自定义解析规则,或使用正则表达式修正。
- 加密区与非加密区混淆：图纸可能仅标注了非加密区间距，而加密区间距需根据平法图集（如16G101-1）自动计算，若软件未正确读取图纸说明中的加密区长度，可能导致间距显示异常，建议手动在构件属性中补充“加密区长度”及“加密区间距”。
- 字体解析错误：CAD中的特殊符号或字体可能导致软件将数字识别为字母，此时需手动修改构件属性中的箍筋信息,或重新进行字体映射。
暗柱识别完成后，发现拉筋工程量缺失，应该如何检查和修复？
解答：
拉筋工程量缺失通常是因为软件默认未开启拉筋计算或参数设置错误,请按以下步骤修复：
- 检查构件属性：选中暗柱构件，查看属性列表中的“拉筋”字段，确认是否已输入拉筋的直径和间距（如“Φ6@1000”），若为空,需手动输入。
- 检查计算设置：进入“计算设置”->“钢筋工程”->“剪力墙”节点，查找“拉筋布置”选项，确认是否勾选了“布置拉筋”以及选择了正确的布置方式（梅花形或矩形）。
- 检查图层与识别范围：若通过识别表格生成，检查表格中是否有拉筋列，且映射是否正确，若通过识别标注生成,检查标注中是否包含拉筋信息。
- 重新汇总计算：修改参数后，务必点击“汇总计算”，软件才会重新计算拉筋工程量，若仍无结果，可切换到三维视图，观察暗柱内部是否有拉筋模型显示，若无，则需检查暗柱截面尺寸是否过小，导致拉筋被软件自动忽略（需调整计算规则中的最小间距限制）。
