滚动计划法网络计划图怎么画？网络计划图绘制步骤详解

滚动计划法与网络计划技术是项目管理中两种截然不同但互补的核心工具，前者侧重于时间维度的动态调整与长期规划的稳定性，后者侧重于任务逻辑关系的可视化与关键路径的优化，将两者结合使用,能够显著提升项目管理的科学性与灵活性。

滚动计划法的核心逻辑

滚动计划法（Rolling Wave Planning）是一种动态编制计划的方法，其基本思想是“近细远粗”，即对近期要执行的任务制定详细计划，对远期任务仅制定粗略框架，随着时间推移，计划周期向前滚动，近期计划细化，远期计划随之补充和调整,从而保持计划的连续性和适应性。

这种方法的优势在于能够应对环境变化，在不确定性较高的项目中，长期预测往往失准，滚动计划通过不断修正未来视图，确保计划始终基于最新的信息，它特别适用于研发、战略规划或需求频繁变更的项目。

网络计划图的技术基础

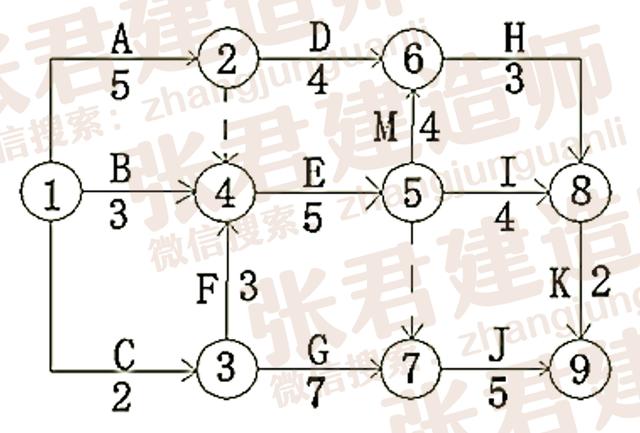

网络计划图（Network Diagram），如关键路径法（CPM）或计划评审技术（PERT），是一种用图形化方式表示项目活动及其逻辑关系的工具，它通过节点（代表活动）和箭线（代表逻辑关系或依赖）构建起一个有向图，帮助管理者识别哪些活动是关键活动,哪些拥有浮动时间。

网络图的核心价值在于揭示任务间的依赖关系，通过计算最早开始时间、最迟开始时间、最早结束时间和最迟结束时间，管理者可以确定项目的关键路径（Critical Path），即决定项目最短工期的任务序列,任何关键路径上的延误都会直接导致整个项目延期。

两者的结合应用：动态网络规划

将滚动计划法引入网络计划技术，形成了“动态网络计划”，在这种模式下，网络图并非一次性静态生成,而是随着项目进展分阶段细化。

1. 初始阶段：仅绘制高层级的里程碑网络图,明确主要交付物和关键依赖。
2. 滚动更新：当项目进入下一个执行周期时，将原本粗略的远期任务分解为具体的活动节点，重新计算关键路径,并更新资源分配。
3. 反馈机制：实际执行中的数据（如实际工期、资源消耗）被反馈回网络模型，用于修正后续滚动的计划参数,提高预测精度。

这种结合方式既保留了网络图对逻辑关系的严谨把控,又吸收了滚动计划对不确定性的包容能力。

实施步骤对比分析

为了更清晰地理解两者的差异与协同，以下表格展示了在典型项目生命周期中,两种方法的具体操作对比：

优势与挑战

采用滚动计划法结合网络计划图的主要优势在于灵活性与可控性的平衡，它允许项目在保持整体方向不变的前提下，灵活应对局部变化，网络图提供了量化的控制手段，使得“灵活”不至于变成“混乱”。

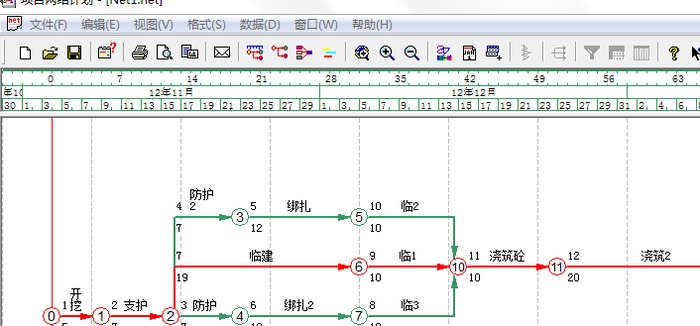

这种方法也面临挑战，它需要大量的数据更新和维护工作，对项目管理软件（如Microsoft Project, Primavera）的依赖度高，团队成员需要具备较高的计划编制能力，理解关键路径和资源平衡的概念，频繁的滚动更新可能导致团队注意力分散,需建立严格的变更控制流程。

常见问题与解答

在滚动计划法中，如果近期任务的实际进度严重滞后，应如何调整网络计划图？

解答：

当近期任务严重滞后时,首先需评估该任务是否位于关键路径上。

1. 若位于关键路径

   ：必须立即采取赶工（Crashing，增加资源）或快速跟进（Fast Tracking，并行施工）措施，并重新计算后续所有活动的最早开始时间，需检查资源约束,必要时调整资源分配以支持关键任务。

2. 若不位于关键路径：需检查滞后时间是否超过了该任务的总浮动时间（Total Float），若未超过，则不影响总工期，可继续监控；若超过，则该任务可能成为新的关键任务,需按关键路径逻辑进行调整。
3. 滚动更新：无论哪种情况，都需将剩余工作重新纳入滚动计划，细化后续周期的任务分解结构（WBS）,并更新网络图以反映新的逻辑关系和工期预测。

滚动计划法的“近细远粗”原则是否意味着远期计划可以完全忽略网络逻辑关系？

解答：

不可以完全忽略，虽然远期计划是粗略的,但仍需保持基本的逻辑框架。

1. 逻辑骨架：远期计划应保留主要里程碑和关键依赖关系，形成高层级的网络骨架，这有助于确保远期目标与当前执行任务在战略上的一致性,避免后期出现无法调和的逻辑冲突。
2. 灵活性预留：在远期阶段，可以简化非关键路径的细节，但必须识别出潜在的瓶颈资源或技术依赖，这些关键依赖关系应在网络图中以粗线条表示,以便在计划滚动细化时优先处理。
3. 动态修正：随着计划滚动，远期任务的逻辑关系会被逐步细化，如果前期忽略了某些潜在依赖，后期细化时可能会发现重大逻辑错误，导致计划大幅返工,保持高层级逻辑的合理性是滚动计划成功的关键。
