掉电数据会丢失吗？断电后数据如何保存

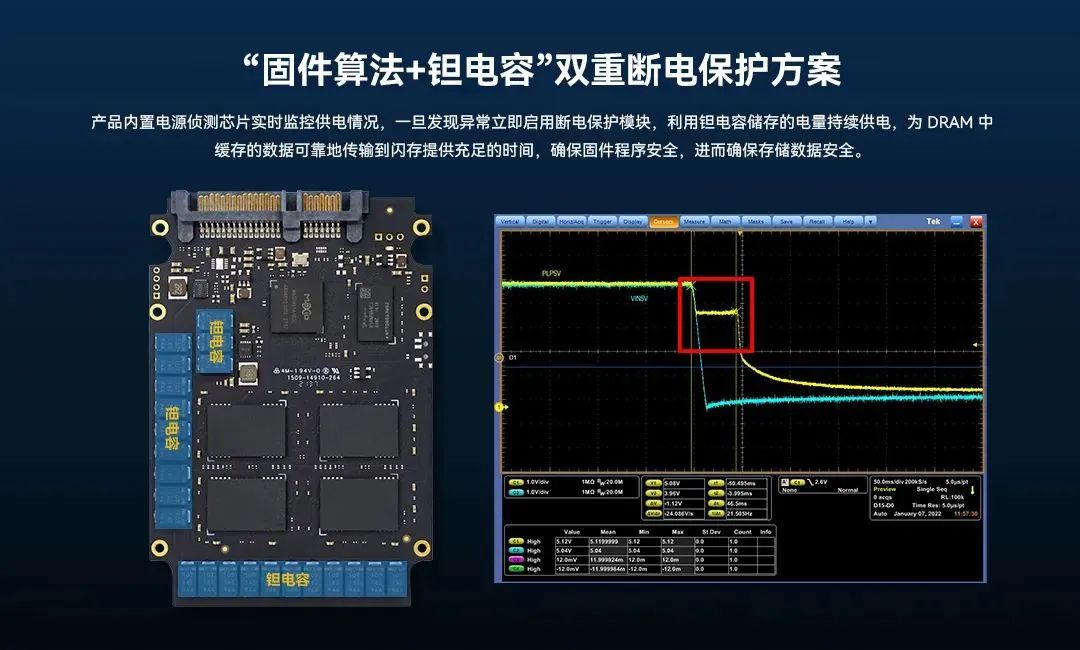

在嵌入式系统、物联网设备以及工业控制领域，数据的持久化存储是一个至关重要的环节，当系统遭遇意外断电、重启或电池耗尽时，如何确保关键配置参数、用户数据或运行状态不丢失，是硬件工程师和软件开发者必须面对的核心挑战，关于掉电存储的方案，目前业界主要存在几种主流的技术路径，每种方案都有其独特的优缺点、适用场景以及成本考量，深入理解这些方案的底层逻辑，有助于我们在设计阶段做出最优选择。

最传统且广泛使用的方案是利用MCU内部的Flash存储器,现代微控制器通常集成了一定容量的非易失性存储器，如NOR Flash或NAND Flash，这种方案的最大优势在于集成度高、无需额外硬件成本，且读写速度相对较快，Flash存储器的物理特性决定了其写入寿命有限，通常只能承受1万到10万次擦写循环，在使用内部Flash进行掉电存储时，必须采用磨损均衡算法或页轮转策略，避免频繁写入同一地址导致存储器损坏，Flash的写入操作通常需要较长的时间，且写入前必须先执行擦除操作，这在实时性要求极高的场景中可能成为瓶颈。

外部EEPROM（电可擦除可编程只读存储器）是另一种经典的掉电存储方案，与Flash不同，EEPROM支持字节级别的写入，无需整页擦除，这使得它在小数据量、频繁更新场景下具有极高的灵活性，在需要保存计数器、校准参数或用户设置的应用中，EEPROM是理想选择，其擦写寿命通常可达100万到100万次，远高于内部Flash，EEPROM的缺点在于成本较高，且随着存储容量的增加，价格呈指数级上升，EEPROM的写入速度较慢，通常以毫秒为单位，不适合存储大量数据。

随着存储技术的进步,FRAM（铁电随机存取存储器）作为一种新兴的非易失性存储技术，逐渐受到关注，FRAM结合了RAM的高速读写特性和非易失性存储器的断电保持能力，它无需擦除即可直接写入，且写入速度极快，几乎与SRAM相当，更重要的是，FRAM具有无限的擦写寿命，理论上可以承受超过10^14次写入操作，这使得FRAM在需要高频数据记录或频繁配置更新的场景中表现出色，尽管其单位容量成本目前仍高于EEPROM和Flash，但随着量产规模的扩大，成本正在逐步下降。

对于需要大容量存储且对写入寿命有较高要求的场景,eMMC或SD卡等闪存介质也是常见的选择，这类方案通常用于存储日志文件、图像数据或固件升级包，虽然它们的写入寿命相对有限，但通过文件系统（如FAT32、LittleFS）的管理，可以有效延长使用寿命，这类方案需要复杂的接口电路和驱动程序支持，且功耗相对较高，不适合电池供电的低功耗设备。

为了更直观地对比上述方案,我们可以通过以下表格进行分析：

在实际工程应用中,往往不会单一依赖某一种方案，而是采用混合存储策略，将固件和少量关键配置存储在内部Flash中，将频繁更新的运行数据存储在FRAM或EEPROM中，而将大量的历史日志存储在外部SD卡中，这种分层存储架构既能保证系统的可靠性，又能优化成本和性能。

软件层面的设计同样关键,无论硬件选择何种存储介质，软件都应实现“原子写入”机制，确保在断电瞬间数据不会处于半写状态，常见的做法是使用双备份机制，即同时写入两份数据，通过校验和判断哪一份是有效的，如果主数据区损坏，系统可以从备份区恢复数据，从而极大提高系统的鲁棒性。

关于掉电存储的方案选择,没有绝对的“最好”，只有“最合适”，工程师需要根据具体的应用场景、数据量大小、更新频率、成本预算以及功耗限制，综合权衡各种方案的优劣，随着新材料和新工艺的发展，未来可能会出现更多兼具高速、高寿命和低成本的存储解决方案，为嵌入式系统的设计提供更多可能性。

相关问答 FAQs

Q1: 为什么在频繁更新数据的场景中，不推荐使用内部Flash进行直接存储？

A: 内部Flash的擦写寿命通常只有1万到10万次，且写入前必须先执行擦除操作，这一过程耗时较长，如果数据更新频率较高，例如每秒写入多次，Flash会在短时间内达到寿命极限，导致存储器损坏，进而引发数据丢失或系统故障，相比之下，FRAM或EEPROM具有更高的擦写寿命和更快的写入速度，更适合此类高频更新场景。

Q2: FRAM存储器的主要优势是什么？它在什么情况下最具性价比？

A: FRAM的主要优势在于其非易失性、极快的写入速度（纳秒级）以及近乎无限的擦写寿命，它无需擦除即可直接写入，简化了软件驱动逻辑，FRAM在需要高频数据记录（如振动监测、电力计量脉冲计数）或对系统响应时间要求极高的关键控制场景中最具性价比，虽然其单位容量成本高于EEPROM，但考虑到其无需磨损均衡算法、简化了软件设计并提高了系统可靠性，在长期运行和维护成本上往往更具优势。
