pdm生成mysql数据库时，如何避免表名冲突？
在现代软件开发中，数据建模与数据库设计的效率直接影响项目的推进速度，PDM（PowerDesigner Data Model）作为Sybase推出的数据库建模工具，能够通过可视化界面设计实体关系模型（ER图），并自动生成MySQL数据库的SQL脚本，极大简化了从需求到数据库落地的过程,以下是PDM生成MySQL数据库的详细操作流程及注意事项。
PDM环境准备与模型创建

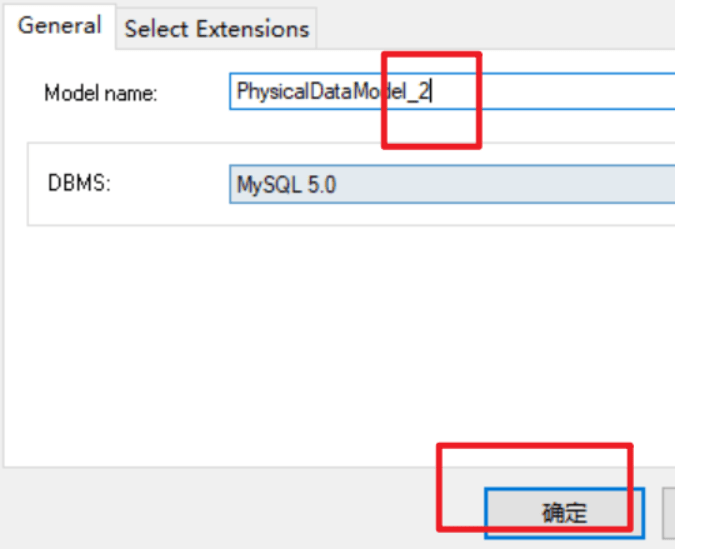

首先安装PowerDesigner并确保版本支持MySQL（推荐16.5以上版本），启动后，选择“File→New Model”，在弹出的对话框中模型类型选“Physical Data Model”，DBMS下拉菜单指定为“MySQL 8.x”（若未显示需通过“Configure DBMSs”添加本地驱动），模型创建后，通过“Database→Edit Current DBMS”调整MySQL兼容性参数，如字符集设为utf8mb4、存储引擎选InnoDB,避免后续生成脚本与目标环境冲突。
实体与关系的构建
在PDM画布中，右键选择“Entity”创建数据表，双击实体打开属性窗口定义列信息：在“Columns”选项卡中填写列名、数据类型（如INT、VARCHAR(255)）、是否为主键（勾选“P”）、是否允许NULL（取消勾选“M”表示非空），并在“Domain”选项卡统一管理常用数据类型（如定义“name_domain”为VARCHAR(50) NOT NULL DEFAULT ”），通过“Tools→Domains”可复用域定义，减少重复设置，实体间关系通过“Relationship”工具连接，右键关系线选择“Edit Relationship”，设置基数（如1:N）、外键约束（勾选“Foreign Key”）,PDM会自动生成外键列并关联主表。
生成MySQL脚本与执行
完成模型设计后，通过“Database→Generate Database”生成SQL脚本，在弹出的窗口中，确保“Objects”选项卡勾选所有表、视图、索引等对象，“Format”选项卡可调整SQL风格（如是否包含注释），生成前建议预览脚本（“Preview”按钮），检查外键命名、自增主键语法（如AUTO_INCREMENT）是否符合MySQL规范，脚本保存为.sql文件后，可通过MySQL命令行客户端执行：mysql u root p database_name < script.sql，或使用Navicat等工具直接导入，若需反向工程（已有库生成PDM），则通过“Database→Reverse Engineer Database”连接MySQL,选择对应库即可同步结构。
常见问题与优化
生成脚本时可能出现数据类型不匹配问题（如PDM的“Number”默认转DECIMAL，需手动改INT），建议在DBMS设置中调整默认类型映射，为避免外键循环引用导致生成失败，可临时禁用关系约束（在“Relationship”属性中取消“Generate”选项），待脚本执行后再手动添加约束，对于大型模型，建议分模块生成脚本，并通过“Database→Compare Schemas”验证与目标库的差异,确保一致性。
相关问答FAQs
Q1: PDM生成MySQL脚本时提示“Unknown column type ‘datetime2’”，如何解决？
A: 此问题因PDM默认DBMS配置未适配MySQL数据类型导致，需进入“Database→Edit Current DBMS”，在“Data Types→MySQL”中修改datetime2为datetime，或自定义类型映射：在“Profile→Data Types”中删除datetime2条目,确保生成脚本使用MySQL支持的datetime类型。
Q2: 如何让PDM生成的SQL脚本包含注释信息？
A: 在“Database→Generate Database”窗口，切换到“Options”选项卡，勾选“Generate Comments”选项；在实体或列的属性窗口（“General”或“Columns”选项卡）的“Comment”字段中填写注释内容，生成后的SQL会自动包含COMMENT '注释内容'语法。
