工业大数据的网络拓扑图并非单一固定的形态,而是随着工业4.0、物联网（IoT）以及边缘计算技术的深度融合，呈现出一种多层次、立体化且高度动态的架构特征，理解这一拓扑结构，是构建高效工业数据中台、实现智能制造数字化转型的关键基石，传统的工业网络往往局限于局域网内的封闭系统，而现代工业大数据的拓扑图则打破了这一壁垒，形成了一个从物理设备层到云端应用层的完整数据闭环。

在最底层,即感知与控制层，网络拓扑呈现出典型的星型或总线型结构，这一层包含了大量的传感器、PLC（可编程逻辑控制器）、SCADA（数据采集与监视控制系统）以及各类智能仪表，它们通过工业以太网、PROFINET、Modbus或OPC UA等协议进行通信，值得注意的是，随着5G技术的引入，无线拓扑结构在这一层的应用日益广泛，使得移动机器人（AGV）和远程监控设备能够灵活接入网络，极大地提升了生产的柔性，这一层产生的数据具有高频、实时但体量相对较小的特点，主要关注设备的运行状态和即时控制指令。

中间层是网络拓扑的核心枢纽,即边缘计算层，在这一层级，数据不再全部上传至云端，而是在靠近数据源头的边缘网关或边缘服务器中进行初步清洗、聚合和分析，从拓扑结构上看，边缘节点通常采用树状或网状结构连接底层的设备，并向上汇聚，边缘计算不仅降低了带宽压力，还显著减少了数据延迟，对于需要毫秒级响应的工业场景至关重要，在预测性维护中，边缘节点可以实时分析振动数据，一旦发现异常立即触发停机保护，无需等待云端指令。

最顶层是云端或数据中心层,这里构成了工业大数据的平台核心，从拓扑视角看，云端通常采用分布式集群或微服务架构，通过高速光纤或专线与边缘层连接，这一层负责存储海量的历史数据，运行复杂的大数据分析算法、机器学习模型以及数字孪生仿真，数据在此处被进一步挖掘价值，生成宏观的生产报表、能耗分析以及供应链优化建议，云平台还通过API接口与企业的ERP、MES等业务系统相连，实现了OT（运营技术）与IT（信息技术）数据的深度融合。

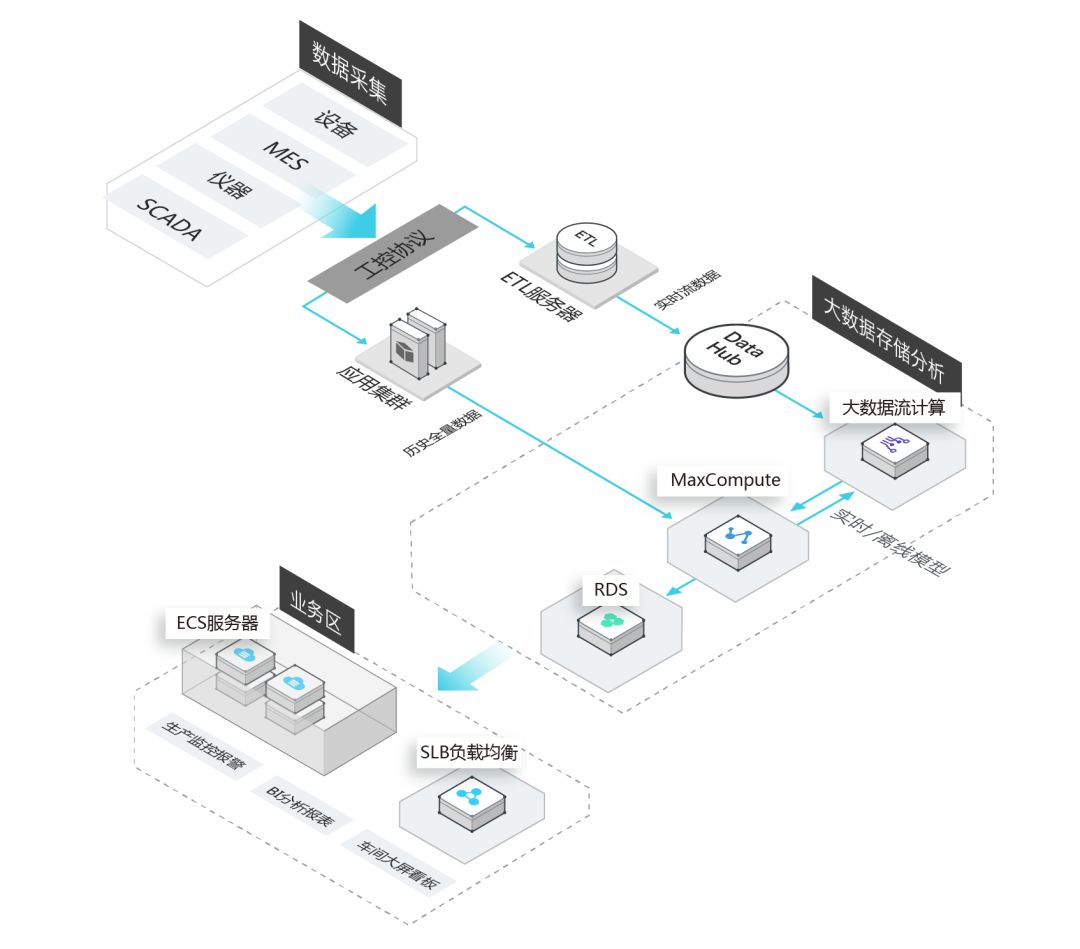

为了更清晰地展示各层级的连接关系与数据流向,以下表格归纳了工业大数据网络拓扑的主要组成部分及其特征：

这种分层解耦的拓扑结构不仅提高了系统的可扩展性和安全性,还确保了在局部网络故障时，其他部分仍能独立运行，增强了工业系统的鲁棒性，通过这种清晰的网络拓扑规划，企业能够有效地管理数据资产，从底层设备监控到上层战略决策，实现全价值链的数据驱动创新。

相关问答 FAQs

Q1: 工业大数据网络拓扑中，边缘计算层的作用是什么？为什么不能直接将所有数据上传至云端？

A: 边缘计算层在工业大数据拓扑中扮演着“预处理”和“实时响应”的关键角色，工业现场产生的数据量极其庞大，如果全部上传至云端，将导致巨大的带宽成本和网络拥堵，许多工业控制场景（如高速生产线故障停机）对延迟极其敏感，毫秒级的延迟都可能导致严重事故，而云端往返的延迟无法满足这一要求，边缘层通过本地化处理，仅将高价值数据或聚合后的结果上传云端，既节省了带宽，又保证了实时性。

Q2: 在构建工业大数据网络拓扑时，如何确保数据的安全性？

A: 安全性是工业网络拓扑设计的重中之重，通常采用“纵深防御”策略：在感知层，使用工业防火墙隔离不同网段；在边缘层，实施严格的身份认证和数据加密传输（如TLS/SSL）；在云端，采用多租户隔离、访问控制列表（ACL）以及定期的安全审计，物理隔离也是常见手段，将生产控制网与管理信息网通过单向光闸进行逻辑或物理隔离，防止外部网络攻破向内网渗入，确保核心生产数据的安全。
