PDM网络图是什么？项目进度管理中如何用它规划关键路径？

PDM网络图,即 precedence diagram method，中文译为“前导图法”或“优先图法”，是一种广泛应用于项目管理中的网络图技术，主要用于规划、分析和控制项目中的各项活动及其逻辑关系，与传统的甘特图（横道图）不同，PDM网络图通过节点和箭线直观地展示活动之间的依赖关系，帮助项目团队更清晰地理解项目流程、识别关键路径，并优化资源配置，PDM网络图的核心在于通过标准化的逻辑关系符号，将复杂的活动序列转化为可视化模型，从而为项目进度计划的制定和动态调整提供科学依据。

PDM网络图的基本构成要素

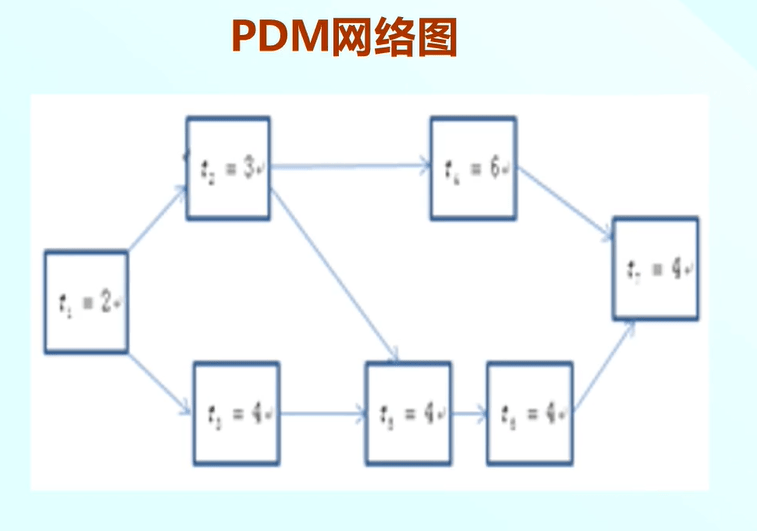

PDM网络图主要由两种基本元素构成：节点和箭线。

• 节点（Activity Box）：代表项目中的具体活动或任务，通常用矩形框表示，节点内需包含活动名称、活动编号、持续时间、最早开始时间、最早完成时间、最晚开始时间、最晚完成时间等关键信息，节点的位置反映了活动在项目序列中的逻辑顺序，节点A位于节点B之前，表示活动A是活动B的前置活动。
• 箭线（Arrow）：连接节点之间的箭线不代表活动本身，仅表示活动之间的依赖关系（或称“逻辑关系”），箭线的方向从前置活动指向后续活动，明确了活动的先后顺序，箭线从节点A指向节点B，表示活动A完成后，活动B才能开始。

PDM网络图中的四种核心逻辑关系

PDM网络图通过四种标准化的依赖关系来定义活动之间的逻辑顺序,这四种关系是理解和使用PDM网络图的基础：

完成到开始（FS）是应用最广泛的依赖关系，占比超过90%，适用于绝大多数项目场景；而开始到完成（SF）因逻辑特殊，仅在特定场景（如连续性作业）中使用。

PDM网络图的绘制步骤

绘制PDM网络图需遵循系统化的流程,确保逻辑准确、结构清晰，具体步骤如下：

1. 活动分解与定义：首先将项目目标分解为具体的、可执行的活动，明确每个活动的名称、编号、持续时间及负责人，一个“新产品上市”项目可分解为“市场调研”“产品设计”“原型测试”“生产准备”“市场推广”等活动。

2. 确定依赖关系：分析活动之间的逻辑顺序，明确哪些活动是前置活动，哪些是后续活动，并选择合适的依赖关系类型（FS/SS/FF/SF）。“产品设计”必须在“市场调研”完成后开始（FS关系），“原型测试”必须在“产品设计”开始后才能开始（SS关系）。



3. 绘制节点与箭线：根据依赖关系，用矩形框表示活动节点，用箭线连接节点，构建网络图的基本框架，绘制时需注意：

   • 节点编号需唯一且连续,便于后续识别和修改；
   • 箭线方向不能形成闭环,否则会导致逻辑矛盾（活动A→活动B→活动A，形成循环依赖）；
   • 虚活动（Dummy Activity）在PDM网络图中通常不需要使用，这与传统的箭线图法（ADM）不同，PDM通过节点间的直接连接即可表达复杂逻辑。

   • 计算时间参数：通过网络图计算活动的关键时间参数，包括：

     • 最早开始时间（ES, Early Start）：活动最早可以开始的时间；
     • 最早完成时间（EF, Early Finish）：ES + 活动持续时间；
     • 最晚开始时间（LS, Late Start）：活动最晚必须开始的时间，否则影响项目总工期；
     • 最晚完成时间（LF, Late Finish）：LS + 活动持续时间；
     • 总时差（TF, Total Float）：LF EF 或 LS ES，表示活动可延迟的时间而不影响项目总工期；总时差为0的活动为关键活动。

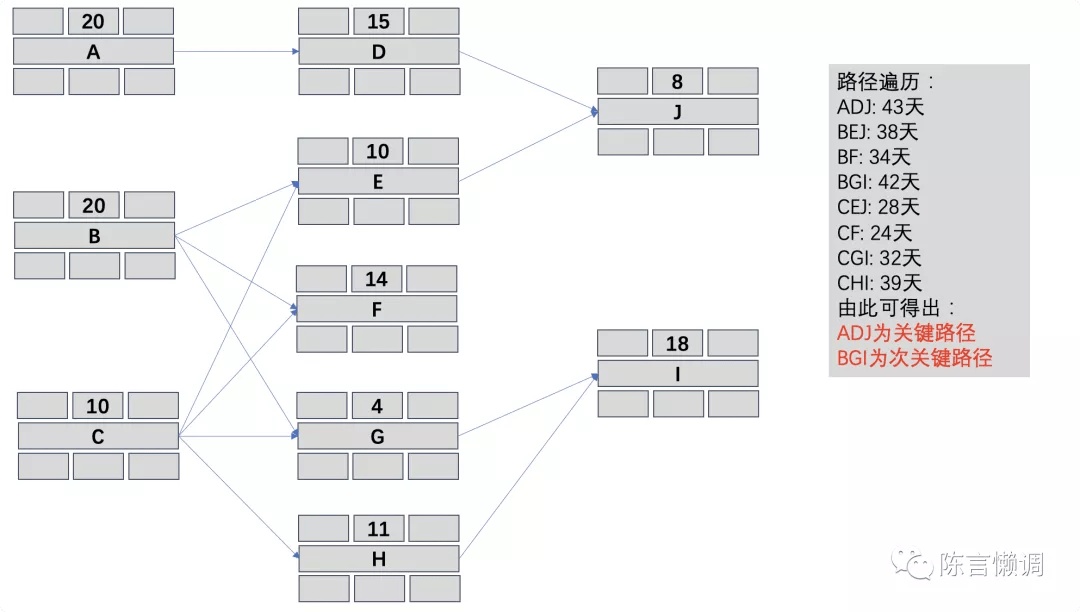

     • 识别关键路径：关键路径是网络图中从项目起点到终点的最长时间路径，由关键活动（总时差为0）组成，关键路径的长度即为项目总工期，关键路径上的任何活动延迟都会导致整个项目延期，某项目的关键路径为“市场调研（10天）→产品设计（20天）→原型测试（15天）→生产准备（5天）”，总工期为50天。

     • 优化与调整：根据关键路径和资源情况，对网络图进行优化，通过压缩关键活动的持续时间（增加资源或改进工艺）、调整非关键活动的开始时间（平衡资源负荷）等方式，缩短项目总工期或降低成本。



     PDM网络图的优势与应用场景

     与甘特图、箭线图法等传统工具相比，PDM网络图具有以下显著优势：

     • 逻辑关系清晰：通过标准化的依赖关系符号，直观展示活动之间的复杂逻辑（如并行、交叉依赖），避免理解偏差；
     • 关键路径突出：通过计算时间参数和总时差，快速识别关键活动，帮助项目管理者集中资源管控风险；
     • 动态调整灵活：当项目活动或资源发生变化时，可快速更新网络图并重新计算时间参数，支持进度计划的动态管理；
     • 支持复杂项目：适用于大型、复杂项目（如建筑工程、研发项目），尤其适合需要多团队协作、活动交叉的场景。

     PDM网络图广泛应用于以下领域：

     • 建筑工程：规划施工顺序，协调地基、主体、装修等阶段的逻辑关系；
     • 产品研发：管理设计、测试、生产等活动的并行与依赖关系；
     • 活动策划：统筹场地布置、嘉宾邀请、流程彩排等环节的时间衔接；
     • IT项目管理：协调需求分析、开发、测试、上线等阶段的任务依赖。

     相关问答FAQs

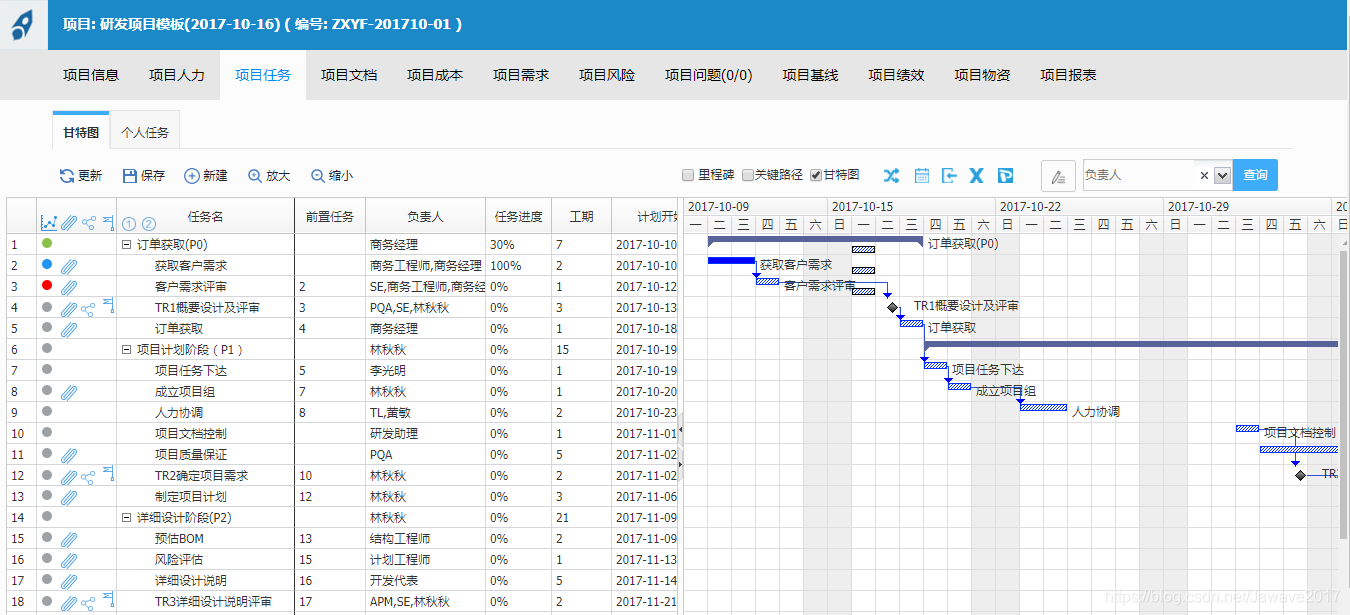

     Q1: PDM网络图与甘特图的主要区别是什么？

     A1: PDM网络图与甘特图是两种不同的项目管理工具，核心区别在于表现形式和功能侧重：

     • 表现形式：PDM网络图通过节点和箭线展示活动逻辑关系，侧重于活动间的依赖和流程结构；甘特图通过横条图展示活动的时间跨度（开始时间、结束时间、持续时间），侧重于时间进度的可视化。
     • 功能侧重：PDM网络图的核心优势是分析活动逻辑、识别关键路径，适用于复杂项目的流程规划；甘特图的核心优势是直观展示时间进度、分配资源，适用于项目进度的跟踪和汇报。
     • 使用场景：PDM网络图常用于项目初期的计划制定，甘特图常用于项目执行中的进度监控，在实际项目中，两者常结合使用：先通过PDM网络图明确逻辑和关键路径，再用甘特图细化时间安排。

     Q2: 如何通过PDM网络图缩短项目总工期？

     A2: 通过PDM网络图缩短项目总工期，可从以下三个方面入手：

     1. 压缩关键路径：识别关键路径上的关键活动，通过增加资源（如人力、设备）、优化技术方案（如采用更高效的工艺）、缩短活动持续时间（如并行处理部分任务）等方式，直接缩短关键路径长度，将“原型测试”的持续时间从15天压缩至10天，可使总工期缩短5天。
     2. 调整非关键活动：利用非关键活动的总时差，将其开始时间提前或资源转移至关键活动，非关键活动“市场推广”有10天总时差，可将部分资源临时调配至关键活动“生产准备”，加速关键路径。
     3. 优化依赖关系：检查是否存在不必要的依赖关系，或通过改变逻辑顺序（如将“完成到开始”改为“开始到开始”）实现并行作业。“产品设计”开始后即可同步启动“生产准备”（SS关系），而非等待“产品设计”完全完成（FS关系），从而缩短总工期。
