工业3d智能相机怎么用？工业3d智能相机选型指南

工业3D智能相机作为现代智能制造与机器视觉领域的核心感知设备，正在经历从传统2D视觉向高精度三维感知技术的深刻变革，它不仅仅是一个简单的图像采集工具，更是一个集成了光学成像、高速数据处理、人工智能算法以及精密机械结构的综合性智能终端，在工业4.0的背景下，随着自动化生产线对检测精度、效率以及复杂环境适应性的要求日益提高，传统的2D相机已难以满足诸如零件缺陷检测、机器人引导抓取、三维尺寸测量等复杂任务的需求，具备深度感知能力的3D智能相机应运而生,并迅速成为提升工业自动化水平的关键基础设施。

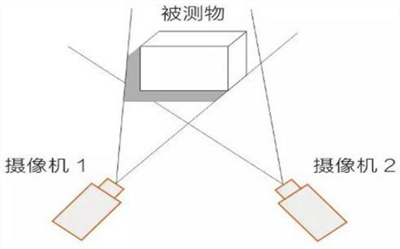

工业3D智能相机的核心工作原理主要依赖于多种三维重建技术，其中结构光、激光三角测量和飞行时间法（ToF）是目前应用最为广泛的三种技术路线，结构光技术通过投射特定的光栅图案到物体表面，利用相机捕捉因物体表面起伏而产生的图案变形，进而通过三角测量原理计算出物体的三维坐标，这种技术具有极高的分辨率和精度，特别适合表面细节丰富、需要高精度测量的场景，如电子元件引脚检测或精密模具质检，激光三角测量则通过发射一条或多条激光线，利用相机从不同角度接收反射光点，通过几何关系计算深度信息，该技术抗干扰能力强，测量速度快，广泛应用于物流分拣、体积测量以及大型工件的轮廓扫描，而飞行时间法则通过测量激光脉冲从发射到返回的时间差来计算距离，虽然其空间分辨率通常低于前两者，但在远距离测量和动态场景捕捉方面具有独特优势,常用于AGV导航或大范围场景重建。

除了底层硬件技术的差异，工业3D智能相机的“智能”特性体现在其内置的高性能处理单元和先进的算法软件上，传统的3D相机往往需要依赖上位机进行大量的数据后处理，这不仅增加了系统的延迟，也对计算资源提出了极高要求，而新一代的智能相机内部集成了FPGA、DSP或高性能CPU，能够在相机端直接完成点云数据的预处理、噪声过滤、特征提取甚至缺陷识别，这种边缘计算能力的引入，极大地降低了数据传输带宽的压力，实现了毫秒级的实时响应，结合深度学习算法，智能相机能够自动学习复杂背景下的特征模式，有效区分真实缺陷与背景干扰，显著提高了检测的准确率和鲁棒性，在汽车零部件检测中，智能相机可以自动识别油污、划痕、裂纹等细微缺陷，并实时输出合格或不合格的判断结果,无需人工干预。

在实际应用场景中，工业3D智能相机展现出了广泛的应用价值，在机器人引导抓取领域，3D相机能够精确识别无序堆叠零件的位置和姿态，为机械臂提供精准的抓取坐标，实现了从“有序供料”到“无序抓取”的技术跨越，极大地提升了柔性制造的能力，在质量检测方面，3D技术能够获取物体的完整三维形貌，不仅检测表面缺陷，还能测量高度、平面度、间隙等三维尺寸参数，弥补了2D视觉无法获取深度信息的短板，在物流仓储行业，3D智能相机用于自动体积测量（DWS系统），快速准确地获取包裹的长宽高及重量，优化仓储空间利用率并提高分拣效率，在半导体制造、食品包装、医药生产等对卫生和安全要求极高的行业,3D智能相机也发挥着不可或缺的作用。

为了更直观地展示不同技术路线的特点,以下表格对比了主流3D视觉技术的性能指标：

尽管工业3D智能相机优势显著，但在实际部署中仍面临一些挑战，不同材质的物体对光的反射特性差异巨大，黑色吸光材料或高反光镜面材料往往会导致数据缺失或噪点增多，需要针对性的光源优化或算法补偿，3D数据的处理量远大于2D图像，对系统的算力、存储和通信带宽提出了更高要求，系统集成复杂度较高，高昂的设备初期投入也是中小企业普及该技术的主要障碍，随着芯片算力的提升和算法的优化，这些成本正在逐步降低,3D智能相机的普及率预计将在未来几年内持续攀升。

工业3D智能相机不仅是视觉技术的升级，更是智能制造感知层的一次革命，它通过提供丰富、精确的三维空间信息，赋能机器人、自动化产线和质量检测系统，推动制造业向更高水平的智能化、柔性化发展，对于企业而言，选择合适的3D视觉方案，需要综合考虑应用场景、精度需求、预算限制以及系统集成能力，以实现投资回报的最大化，随着技术的不断成熟和生态的完善，3D智能相机必将在更广泛的工业领域发挥其核心价值,成为连接物理世界与数字世界的桥梁。

相关问答 FAQs

Q1: 在选择工业3D智能相机时，如何根据具体应用场景决定使用结构光、激光三角还是ToF技术？

A1: 选择3D相机技术路线主要取决于三个关键因素：测量精度、工作距离和物体表面特性，如果您的应用场景是精密电子元件、微小零件的表面缺陷检测或高精度尺寸测量，且工作距离较近（通常在几十厘米以内），结构光技术因其极高的分辨率和精度是最佳选择，如果应用场景涉及物流包裹体积测量、大型工件轮廓扫描或机器人无序抓取，且需要较快的测量速度和较强的抗环境光干扰能力，激光三角测量技术更为合适，若应用场景为远距离测量（如几米到几十米）、动态场景捕捉或对帧率要求极高的AGV导航，飞行时间（ToF）技术则更具优势，尽管其精度相对较低，还需考虑物体表面是否具有高反光或强吸光特性,这可能需要额外的光源辅助或特定的算法补偿。

Q2: 工业3D智能相机与传统2D相机相比，在系统集成和维护方面有哪些主要区别？

A2: 在系统集成方面，3D相机需要更复杂的标定流程，包括相机内参标定和手眼标定（若用于机器人引导），以确保三维坐标系的准确性，3D数据量大，对通信带宽（如千兆网或光纤接口）和上位机处理能力要求更高，可能需要配置高性能工控机或边缘计算盒子，在光源设计上，3D相机通常需要专用的结构光投影器或激光发射器，光源的布局和优化比2D相机更为复杂，在维护方面，3D相机对环境振动和温度变化更为敏感，因为微小的机械位移都可能影响深度测量的精度，因此需要更稳固的安装支架和定期校准，3D智能相机内置的智能算法可以简化部分软件集成工作，如直接输出点云或检测结果，减少了上位机开发的工作量,长期来看可能降低软件维护成本。
