工业控制系统网络架构是怎样的？工业控制系统网络安全防护方案

工业控制系统（ICS）的网络架构是现代智能制造和工业自动化体系的基石，它不仅仅是连接传感器、执行器与控制器的物理链路，更是确保生产连续性、数据安全性以及操作效率的核心逻辑框架，随着工业4.0和物联网技术的深度融合，传统的封闭、孤立的ICS网络正逐步向开放、互联且高度智能化的方向演进，这一转变对网络架构的设计提出了前所未有的挑战与要求。

在经典的工业网络架构模型中,最广为接受的是ISA-95标准所定义的金字塔模型，该模型将系统划分为多个层级，每一层都有其特定的功能职责和数据流向，最底层是现场设备层，包括传感器、变送器、执行器以及可编程逻辑控制器（PLC）等，它们直接与被控物理过程交互，负责采集实时数据并执行控制指令，这一层级的通信通常依赖于现场总线协议，如Profibus、Modbus或Foundation Fieldbus，这些协议具有实时性强、抗干扰能力高的特点，但带宽相对较低。

向上过渡到控制层,主要包含分布式控制系统（DCS）、可编程逻辑控制器以及远程终端单元（RTU），这一层负责处理来自现场设备的数据，执行复杂的控制算法，并将结果反馈给现场设备，控制层与现场层之间的通信往往要求极高的确定性，即数据必须在严格规定的时间窗口内到达，以确保生产过程的稳定和安全，在化工生产中，温度或压力的微小延迟可能导致严重的安全事故，因此控制层网络通常采用冗余设计以提高可靠性。

再往上是监控与数据采集层（SCADA），这一层级通过人机界面（HMI）为操作员提供全局视图，允许他们监控整个生产流程的状态并进行远程干预，SCADA系统通常位于工厂内部网络的边缘，它汇聚了来自多个控制单元的数据，并将其存储在历史数据库中，用于趋势分析和报表生成，在这一层级，通信协议逐渐转向基于TCP/IP的标准以太网协议，如OPC UA或MQTT，这使得数据能够更灵活地在不同系统间传输。

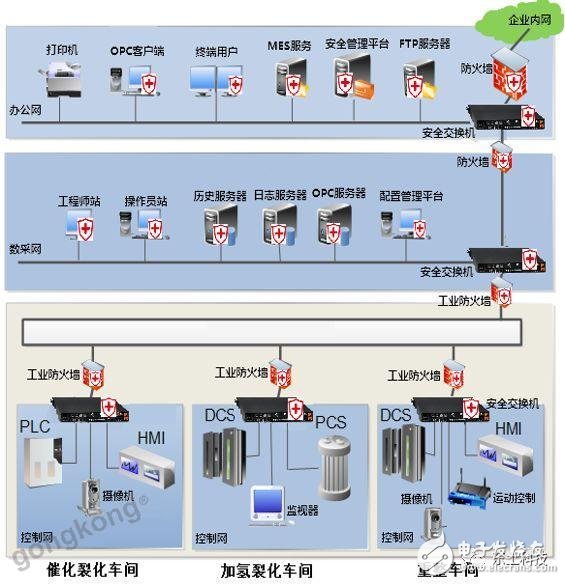

最顶层是企业资源计划层（ERP）和业务智能层，这一层级关注的是宏观的生产管理、库存控制、财务分析以及供应链优化，传统上，这一层与底层的控制网络是物理隔离的，以防止外部网络攻破渗入进核心控制系统，随着工业互联网的发展，这种隔离正在被打破，通过部署工业防火墙、网闸以及数据单向传输网关，企业实现了从底层设备到顶层管理的数据贯通，从而支持预测性维护、能源优化等高级应用。

为了更清晰地展示各层级的特征,下表归纳了工业控制系统网络架构的主要层级及其关键属性：

在现代架构设计中,零信任安全模型正逐渐取代传统的边界防御策略，由于ICS网络中许多老旧设备不支持复杂的加密机制，且对延迟极为敏感，因此在实施安全策略时必须平衡安全性与实时性，采用微隔离技术可以将网络划分为更小的安全域，限制横向移动风险；引入工业入侵检测系统（IDS）可以实时监控异常流量，及时发现潜在的攻破行为。

边缘计算的兴起也在重塑ICS架构,通过在靠近数据源头的边缘节点进行数据处理和分析，可以减少云端传输的数据量，降低延迟，并提高系统的响应速度，边缘节点不仅承担计算任务，还具备初步的安全过滤能力，能够识别并阻断恶意流量，从而减轻中心服务器的负担。

工业控制系统网络架构是一个多层次、多协议、多技术融合的复杂系统，它不仅需要满足生产过程中的实时性和可靠性要求，还要应对日益严峻的网络威胁，随着5G、人工智能和区块链技术的进一步应用，ICS架构将更加智能化、自适应化，为工业数字化转型提供坚实支撑。

相关问答FAQs：

Q1: 工业控制系统中常见的通信协议有哪些，它们各自适用于什么场景？

A1: 工业控制系统中常见的通信协议包括Modbus、Profibus、EtherNet/IP和OPC UA等，Modbus是一种简单、通用的协议，广泛应用于PLC和传感器之间的通信，特别适合低速、短距离的数据传输，Profibus和Profinet是西门子主导的现场总线标准，常用于自动化生产线，具有高速实时性，EtherNet/IP基于标准以太网，适用于需要高带宽和灵活性的工业以太网环境，OPC UA则是一种平台无关的服务导向架构，主要用于不同厂商设备之间的互操作性及数据交换，特别适用于跨层级的数据集成。

Q2: 如何确保工业控制系统网络的安全性，特别是在OT与IT融合的背景下？

A2: 在OT（运营技术）与IT（信息技术）融合的背景下，确保ICS网络安全需采取多层防御策略，实施网络分段，将关键控制网络与企业办公网络物理或逻辑隔离，使用工业防火墙和网闸控制数据流向，部署工业入侵检测系统（IDS）和入侵防御系统（IPS），实时监控网络流量，识别异常行为，第三，加强终端设备的安全管理，定期更新固件，禁用不必要的端口和服务，建立严格的人员访问控制机制，实施多因素认证，并对员工进行安全意识培训，防止社会工程学攻破。
