广联达怎么识别电缆？广联达电缆识别视频教程

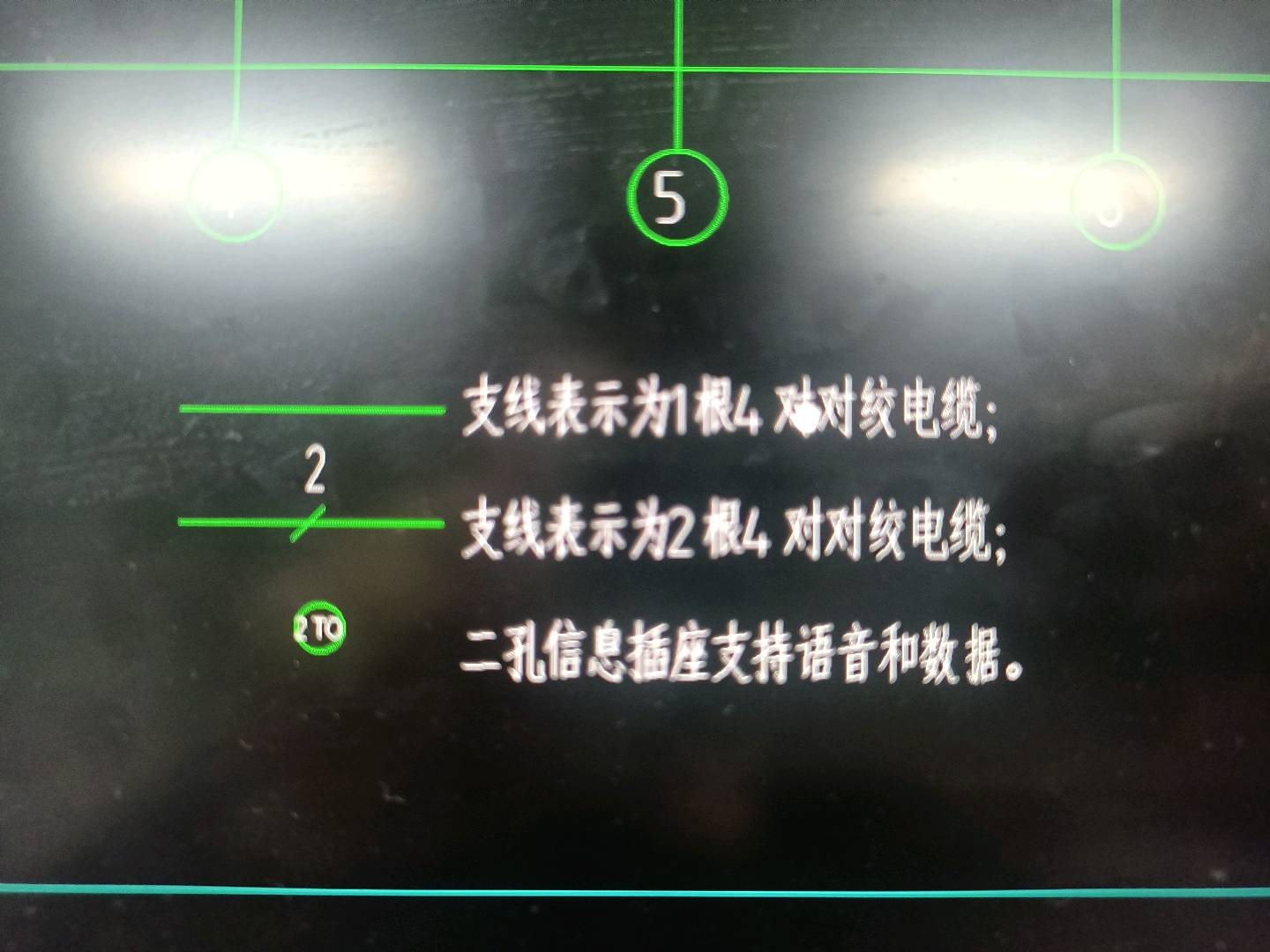

在广联达软件（主要指广联达安装算量软件 GCL 或 BIM 安装算量软件 GQI）中，识别电缆通常涉及从 CAD 图纸中提取线路信息，并将其转化为三维模型或工程量数据，由于电缆在 CAD 图纸中通常表现为多段线、样条曲线或直线，且往往没有明确的“电缆”图层属性，因此识别过程需要结合图层管理、属性设置和批量处理技巧，以下是详细的操作指南。
前期准备与图层整理
在进行识别之前,确保 CAD 图纸已经过适当的整理，如果电缆与其他线路（如电线、母线槽）混合在同一图层，或者电缆图层名称不规范，识别效率会大幅降低。
- 图层分离：建议将电缆所在的图层单独提取出来，或者确保电缆图层的名称具有辨识度（如包含“电缆”、“Cable”等字样）。
- 清理干扰：删除或隐藏与电缆识别无关的图层，如标注、文字说明、设备图块等，以减少软件识别时的误判。
- 检查连续性：确保电缆线段是连续闭合或首尾相连的，如果存在断点，软件可能无法将其识别为一条完整的电缆，导致工程量计算错误。
定义电缆属性
在开始识别前,必须在软件中正确定义电缆的构件属性，这一步决定了识别后生成的模型或工程量是否符合实际。
- 新建构件：在软件左侧的构件列表中，找到“电缆”或“电线”类别，新建一个电缆构件。
- 设置参数：

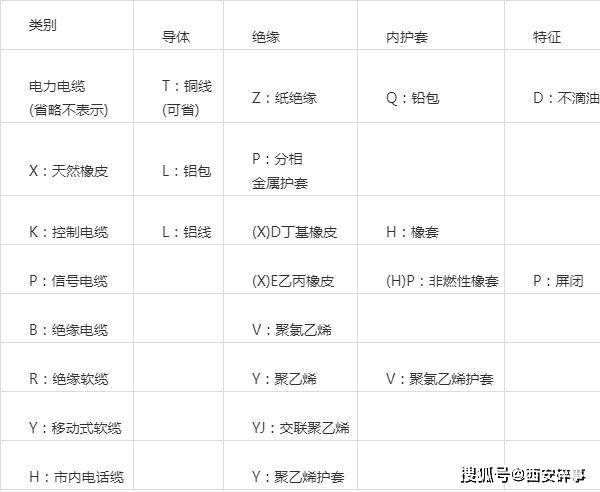

- 材质：选择正确的电缆材质（如 YJV、VV 等）。
- 规格型号：输入电缆的具体规格，YJV-4185+195。
- 敷设方式：根据设计要求设置敷设方式（如穿管、桥架、直埋等），这将影响后续的扣减规则和长度计算。
- 回路信息：如果图纸中标注了回路编号，务必在此处填写，以便后续统计。
电缆识别的具体方法
广联达软件提供了多种识别电缆的方式,根据图纸的复杂程度和电缆的分布情况，可以选择最合适的方法。
自动识别（适用于规则分布）
如果电缆主要分布在桥架内,且桥架已经识别为模型，可以使用“桥架内电缆自动识别”功能。
- 识别桥架：首先确保桥架已经被正确识别并生成模型。
- 选择识别命令：在“电缆”构件下，选择“自动识别”或“桥架内电缆识别”。
- 选择桥架：框选包含电缆的桥架范围。
- 设置识别参数：在弹出的对话框中，选择刚才定义的电缆属性，并设置电缆在桥架内的排列方式（如单层、多层、并列等）。
- 执行识别：点击确定，软件会自动计算桥架内电缆的长度。
手动/半自动识别（适用于独立敷设或复杂路径）
对于不在桥架内、沿墙/地敷设或路径复杂的电缆，通常采用“选择线段识别”或“智能识别”功能。
- 选择识别命令：在“电缆”构件下，选择“选择线段识别”或“智能识别”。
- 过滤图层：在识别对话框中，通过图层过滤功能，仅选中包含电缆的图层。
- 拾取线段：
- 框选法：直接框选图纸中所有的电缆线段。
- 点选法：如果线段较多且杂乱，可以逐个点击线段。
- 处理断点：如果识别后发现电缆不连续，可以使用“连接线段”功能，将断开的线段连接起来，确保长度计算的准确性。
- 确认属性：软件会将选中的线段赋予之前定义的电缆属性。
利用“识别回路”功能（适用于照明或动力干线）

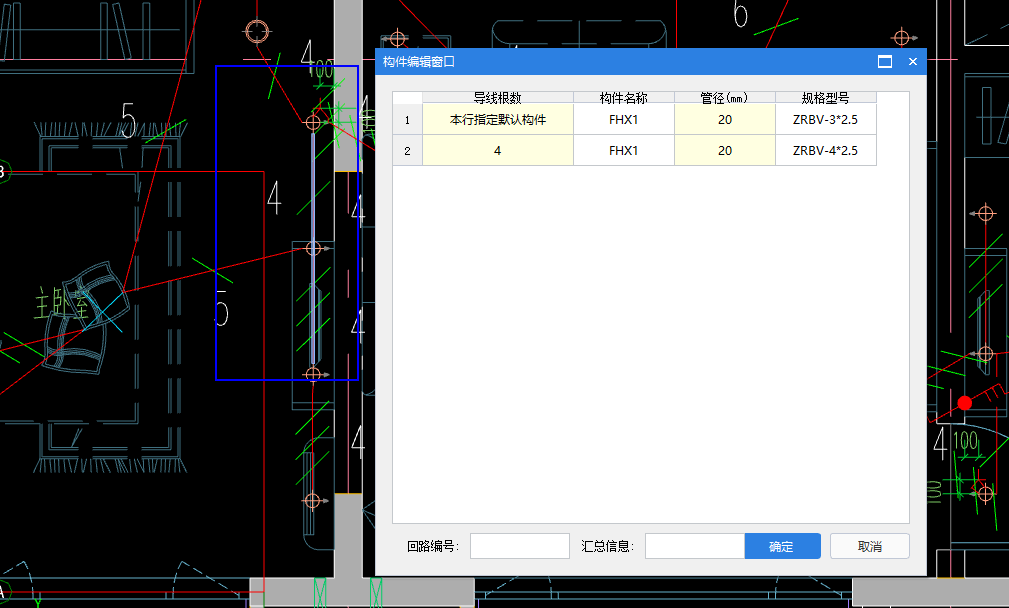

如果图纸中标注了明确的回路编号（如 WL1, WDZB-YJV-510），可以使用回路识别功能。
- 识别回路标识：使用“识别回路”命令，点击图纸中的回路文字标注。
- 关联电缆：在弹出的对话框中，将回路标识与对应的电缆属性进行绑定。
- 选择路径：软件会根据回路标识，自动查找并识别与之相连的电缆线段。
常见问题与处理技巧
在实际操作中,用户可能会遇到一些常见问题，以下是相应的解决技巧。
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 识别后电缆长度为 0 或极短 | 线段未闭合或存在微小断点 | 使用“捕捉端点”功能，手动连接断点；或使用“延长线段”命令。 |
| 识别出的电缆属性错误 | 未正确选择电缆图层或属性定义错误 | 重新检查图层过滤设置；在识别前确认已选中正确的电缆构件。 |
| 桥架内电缆数量识别错误 | 桥架内电缆排列方式设置不当 | 检查桥架内电缆的“并列根数”和“层数”设置；手动调整电缆在桥架内的分布。 |
| 电缆与设备连接处未扣减 | 未设置正确的扣减规则 | 在“计算设置”中检查电缆与设备、配电箱的扣减规则；手动编辑连接点。 |
结果校验与修改
识别完成后,务必进行结果校验，以确保工程量的准确性。
- 三维查看：切换到三维视图，检查电缆是否沿着正确的路径敷设，是否与桥架、设备正确连接。
- 工程量统计：查看电缆的汇总报表，对比图纸上的电缆清单，检查总长度、根数是否一致。
- 手动修改：对于识别错误的部分，可以使用“编辑电缆”功能，手动修改长度、属性或路径。
相关问题与解答
问题 1：广联达识别电缆时，如果图纸中的电缆线段非常杂乱且与其他线路重叠，如何快速准确识别？
解答：
当图纸杂乱时，建议采取“分层过滤+局部识别”的策略，利用 CAD 的图层管理功能，将电缆图层单独隔离，隐藏其他无关图层，在广联达软件中，使用“智能识别”功能时，务必开启“图层过滤”，仅选择电缆所在的图层，如果仍有重叠，可以使用“选择窗口”功能，分区域、分批次进行识别，避免一次性全选导致误选，对于无法自动识别的复杂节点，建议采用“手动绘制”或“选择线段”的方式，逐个点击确认，虽然耗时但能保证准确性。
问题 2：识别出的电缆长度与图纸标注长度不符，应该如何排查和修正？
解答：
检查电缆的敷设路径是否正确，在三维视图中查看电缆是否沿着正确的桥架或路径敷设，是否存在路径偏移或错误连接，检查电缆的扣减规则，在“计算设置”中，查看电缆与配电箱、设备、桥架等构件的扣减规则是否符合实际施工要求（电缆进入配电箱是否预留了长度），检查电缆线段的连续性，如果线段存在断点，软件可能将其识别为多条短电缆，导致总长度计算错误，应使用“连接线段”功能将断点连接，或手动编辑电缆长度，确保与图纸标注一致。
