互联网数据中心如何组装？数据中心组装步骤详解

互联网数据中心（IDC）的组装与建设是一个高度复杂、系统化的工程，涉及土建、电气、暖通、弱电及网络架构等多个专业领域的协同，它不仅仅是将服务器堆叠在一起，而是构建一个高可用、高安全、高能效的算力基础设施,以下是IDC从规划到落地的详细组装流程与核心要素解析。

前期规划与基础设施准备

在物理设备进场之前，IDC的“骨架”必须已经搭建完成,这一阶段决定了数据中心的物理承载能力和环境稳定性。

1. 选址与土建结构

   • 选址原则：需考虑地质稳定、电力供应充足、网络光缆资源丰富、气候适宜（利于散热）以及远离自然灾害高发区。
   • 承重标准：机房楼板承重通常要求达到 800kg/m² 1000kg/m²,以支撑高密度的机柜和UPS电池组。
   • 防静电地板：铺设架空防静电地板，高度通常为 300mm 600mm,用于下送风或线缆敷设。

2. 电力系统设计（心脏）

   • 双路市电接入：引入两路独立的高压市电,通过变压器降压后进入数据中心。
   • UPS不间断电源：配置在线式UPS系统，确保在市电中断时能无缝切换,为关键负载提供电力缓冲。
   • 柴油发电机：作为最后一道防线，在市电长时间中断时启动，通常要求具备 24小时以上 的燃油储备能力。

3. 暖通空调系统（呼吸系统）

   • 精密空调：不同于普通家用空调，IDC使用精密空调，具备高精度控温（±1℃）和控湿（±5%RH）能力。
   • 气流组织：采用 冷热通道隔离 设计，冷通道封闭以保留冷空气，热通道封闭以集中排出热量,提高制冷效率。

核心硬件设备组装与部署

当基础设施就绪后,开始进行核心IT设备和网络设备的物理组装。

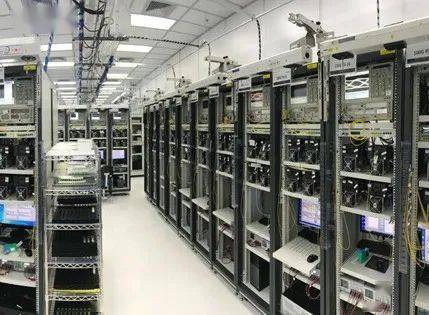

机柜布局与安装

机柜是IDC的基本单元,其排列方式直接影响散热和维护效率。

• 安装步骤：
  1. 固定机柜底座，确保水平度误差小于2mm/m。
  2. 垂直拼接机柜,使用专用连接件加固。
  3. 安装盲板（Blank Panels）：在未使用U位的机柜位置安装盲板,防止冷热气流混合。

服务器与存储设备上架

• 标准化安装：使用标准19英寸导轨，将服务器、交换机、存储阵列推入机柜指定U位（如U10-U15）。
• 配重平衡：重型设备（如存储阵列）应安装在机柜底部，轻设备（如刀片服务器）安装在顶部,以保持重心稳定。
• 标签管理：每台设备需粘贴唯一资产标签，包含IP地址、用途、责任人等信息。

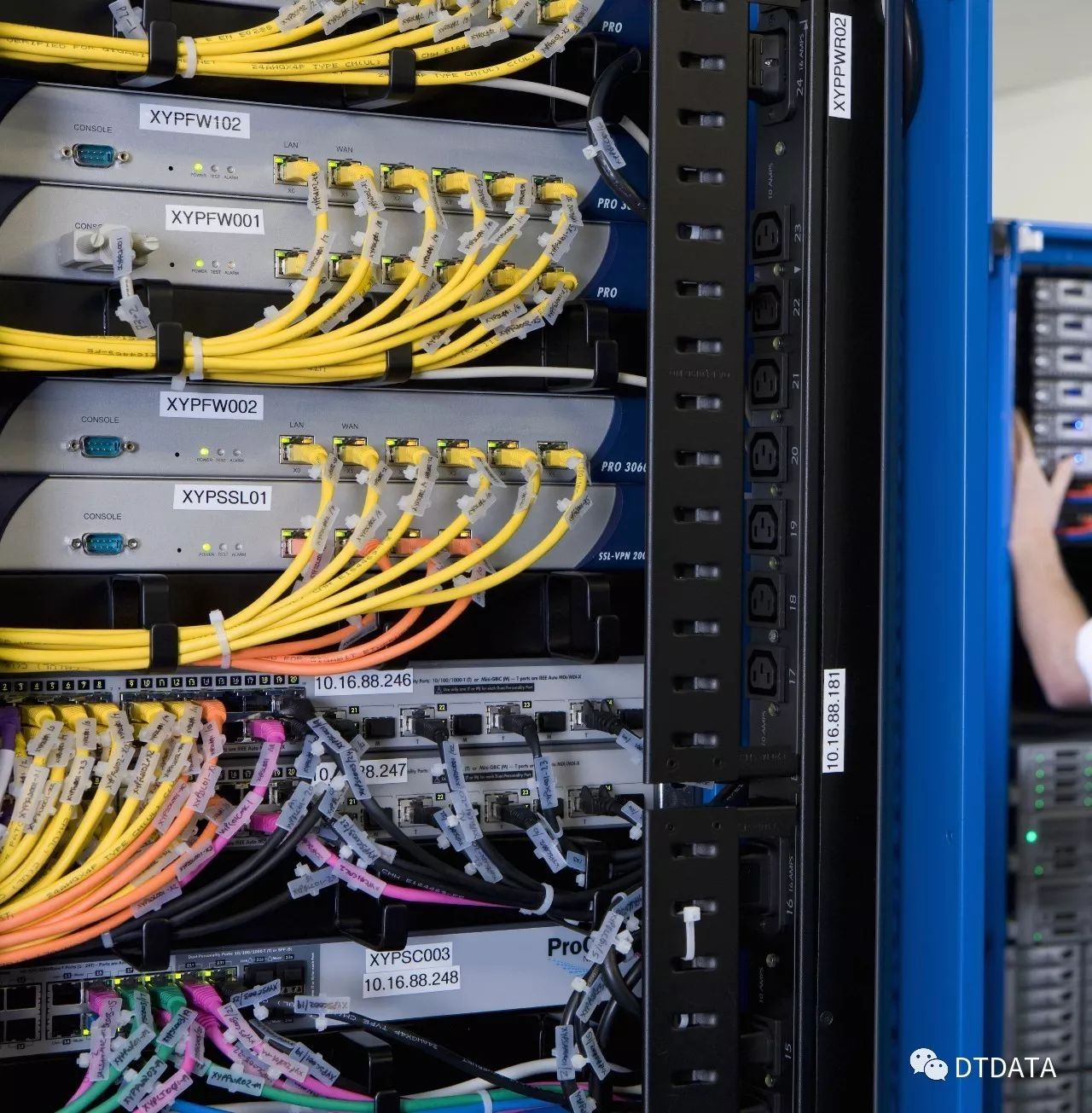

综合布线系统（神经系统）

布线是IDC的血管,混乱的布线会导致散热不良和维护困难。

• 线缆分类：
  • 电源线：使用阻燃铜缆，区分强电与弱电,保持间距。
  • 网线/光纤：Cat6/Cat6a用于短距离连接，单模/多模光纤用于长距离骨干传输。

• 理线规范：
  • 使用垂直理线槽和水平理线架。
  • 线缆弯曲半径符合标准（光纤≥10倍线径，网线≥4倍线径）。
  • 预留适当余量（机柜内预留0.5-1米，配线架端预留0.3米）。

网络架构组装与逻辑配置

物理连接完成后，需构建逻辑网络,确保数据的高速流转。

1. 网络层级设计



   • 接入层（Access Layer）：连接服务器,提供端口接入。
   • 汇聚层（Aggregation Layer）：汇聚接入层流量,进行策略控制。
   • 核心层（Core Layer）：高速转发,连接互联网出口和内部骨干。

2. 冗余设计

   • 双机热备：核心交换机、防火墙、路由器均采用主备或堆叠模式。
   • 链路聚合：使用LACP技术将多条物理链路附带为一条逻辑链路,提升带宽和可靠性。

3. IP地址规划

   • 划分VLAN（虚拟局域网）,隔离不同业务部门或租户。
   • 规划静态IP和DHCP范围,确保地址不冲突。

安全与监控系统组装

安全是IDC的生命线,需从物理安全和网络安全两个维度进行组装。

1. 物理安防系统

   • 门禁系统：采用生物识别（指纹/人脸）+ IC卡双重认证,记录所有进出日志。
   • 视频监控：全覆盖无死角,录像保存时间不少于90天。
   • 消防系统：采用气体灭火系统（如七氟丙烷），避免水损,具备早期烟雾探测报警功能。

2. 动环监控系统（DCIM）



   • 实时监测温湿度、漏水、UPS状态、配电柜电流电压等。
   • 设置阈值报警，通过短信、邮件或APP推送给运维人员。

测试验收与上线

组装完成后,必须进行严格的测试才能投入生产。

1. 压力测试：模拟满负载运行,检验散热和供电能力。

2. 故障切换测试：人为断开主电源或主链路，验证UPS和备用链路的切换时间（通常要求<10ms）。
3. 网络连通性测试：使用Ping、Traceroute等工具测试延迟、丢包率。
4. 文档移交：整理竣工图纸、设备清单、配置文档、操作手册。

相关问题与解答

问题1：在IDC组装过程中，为什么强调“冷热通道隔离”？如果不做隔离会有什么后果？

解答：

冷热通道隔离是提升IDC制冷效率的关键措施，其核心原理是将服务器的前进风（冷风）和后进风（热风）完全分开。

• 如果不做隔离：服务器排出的热空气会直接回流到相邻服务器的进风口，导致“热回流”现象，这会使得局部温度急剧升高，迫使精密空调加大制冷功率,甚至导致服务器因过热而自动关机或硬件损坏。
• 后果：制冷效率降低（PUE值升高），能耗增加30%以上，设备故障率上升,运维成本大幅增加。

问题2：IDC的电力系统中，UPS和柴油发电机分别扮演什么角色？它们的切换逻辑是怎样的？

解答：

• UPS（不间断电源）：扮演“瞬时缓冲”角色，当市电中断时，UPS能在毫秒级时间内由电池供电，确保服务器不断电，同时为柴油发电机启动争取时间（通常需几分钟预热）。
• 柴油发电机：扮演“长期续航”角色，在市电长时间中断且无法恢复时，发电机启动并接管供电,为数据中心提供持续电力。
• 切换逻辑：市电正常 -> 市电供电并给UPS充电；市电中断 -> UPS立即切换至电池供电（无缝） -> 发电机启动并稳定输出 -> 切换至发电机供电 -> 市电恢复 -> 切换回市电供电，并给UPS充电,发电机停机待命。
