服务器架构解析，聚焦主流模式，涵盖分布式、集群等，详述硬件选型、软件部署及网络拓扑，助您高效搭建稳定

幻灯片1：

核心目标

构建高可用、可扩展且安全的服务器架构体系，满足业务增长需求与稳定性要求，通过分层设计实现资源优化配置,降低运维复杂度。

服务器架构ppt 第1张

关键维度	设计原则	典型场景示例
性能	低延迟响应（<50ms）	电商瞬秒活动
可靠性	99% SLA保障	金融交易系统
扩展性	水平/垂直双向扩容能力	短视频平台用户激增期
成本效率	单位请求成本最小化	云计算资源动态调度

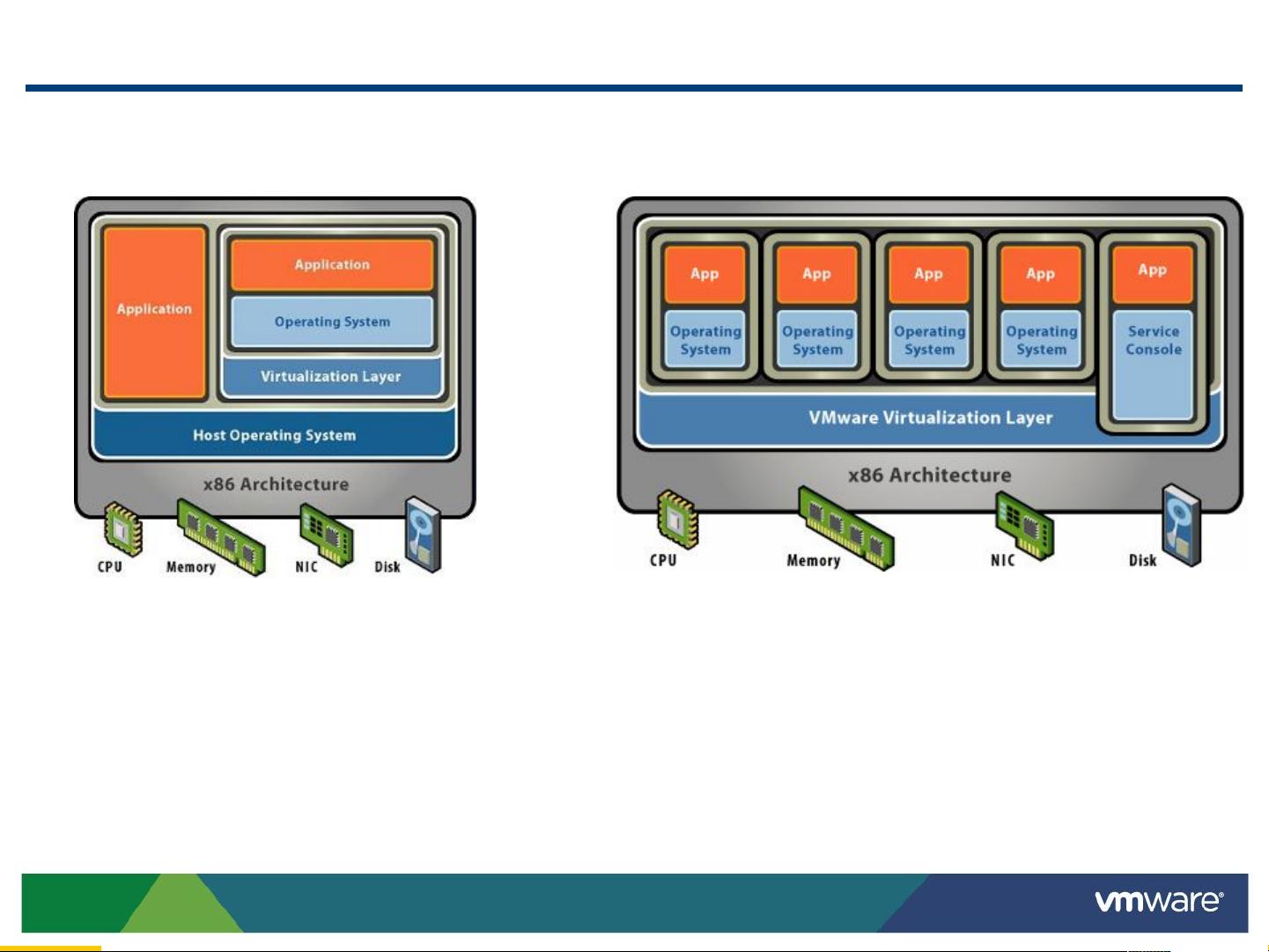

幻灯片2：基础架构选型

主流方案对比

架构类型	适用场景	优势	劣势
单体应用	小型项目快速迭代	开发部署简单	难以横向扩展
微服务架构	复杂业务系统模块化拆分	独立部署/技术栈灵活	服务治理复杂度提升
Serverless	事件驱动型任务（如API网关）	按需付费、免运维	冷启动延迟较高
容器化集群	混合云环境混合部署	环境一致性保证	编排工具学习曲线陡峭

决策矩阵

推荐组合：Kubernetes + Istio服务网格 + Prometheus监控栈

实现自动化弹性伸缩与智能流量管理

幻灯片3：分层架构设计

四层模型解析

接入层（Load Balancer）
- F5 BIG-IP/NGINX Plus硬件负载均衡
- 支持TCP/UDP/HTTP协议转发
- SSL卸载与TLS加速功能集成

应用层（Application Tier）

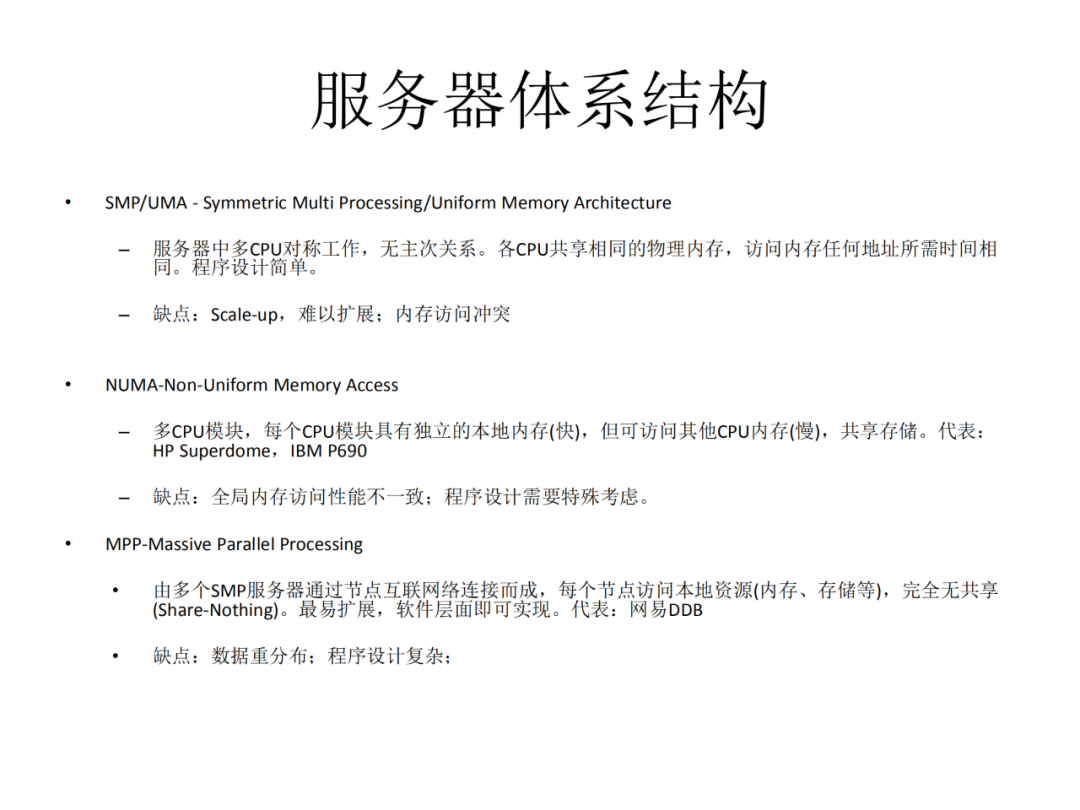

服务器架构ppt 第3张

Spring Cloud Alibaba微服务框架
Nacos注册中心+Sentinel熔断机制
SkyWalking全链路追踪可视化

数据层（Database Tier）

TiDB分布式数据库主从复制
Redis集群缓存热点数据
MinIO对象存储非结构化文件

存储层（Storage Tier）

Ceph分布式块存储系统
ZFS文件系统快照备份策略
S3兼容接口多活数据中心同步

幻灯片4：关键技术组件

核心中间件清单

组件名称	功能定位	最佳实践配置
Kafka	异步消息队列	Partition数=Broker节点×3倍
Etcd	元数据协调服务	三节点奇数部署保证脑裂防护
ZooKeeper	分布式锁管理	会话超时时间≤心跳间隔/2
Consul	服务发现与健康检查	Gossip协议传播延迟<100ms

性能调优参数示例（以Nginx为例）

worker_processes auto; # 根据CPU核心数自动分配进程 events { # 连接池配置 use epoll; # Linux专属高效事件模型 worker_connections 8192; # 单进程最大并发连接数 } http { sendfile on; # 启用零拷贝发送文件 tcp_nopush on; # 减少小包数量提升吞吐量 keepalive_timeout 65; # 持久连接超时设置 }

幻灯片5：容灾与安全方案

多活数据中心架构

[DC1] ----> [Global Accelerator] ----> [DC2] ↑ ↓ 跨地域专线同城双活

RPO=1分钟：通过Binlog实时同步实现数据零丢失
RTO<30秒：利用Keepalived VRRP协议实现故障自动切换

安全防护体系

攻破类型	防御措施	实施工具
分布攻破	黑洞路由+Cloudflare清洗中心	Arbor Networks解决方案
SQL载入	WAF规则引擎+参数化查询	Imperva SecureSphere
XSS漏洞	安全策略	Content Security Policy头域
CSRF杜撰请求	Anti-CSRF Token验证	Django中间件集成

幻灯片6：监控告警体系

指标采集拓扑图

Prometheus Scrape → Thanos长期存储 → Grafana展示面板 ↓ AlertManager分级通知（邮件/钉钉/企业微信）

黄金信号模板

指标类别	阈值范围	触发动作
CPU使用率	>85%持续5分钟	自动扩容Pod实例
内存占用	>90%且增速>1GB/min	触发HeapDump分析
QPS突增系数	当前值/历史均值>3σ	限流降级策略生效
磁盘IOPS	>基线值200%达10分钟	冷热数据分离迁移至S3
