如何根据ER图建立数据库？数据库设计常用工具有哪些

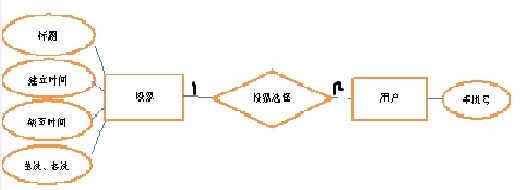

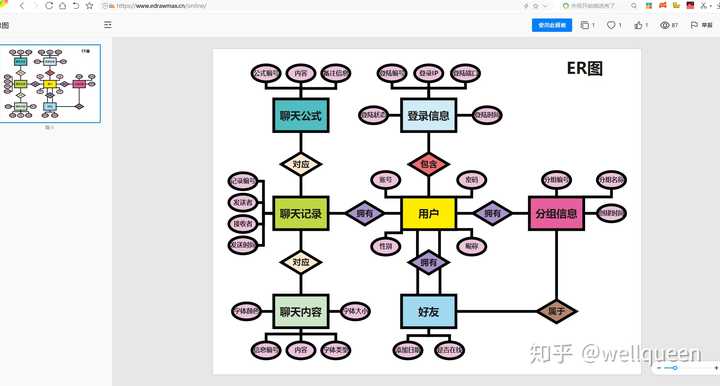

将实体-关系图（ER图）转化为具体的数据库结构，是系统开发中从概念设计迈向逻辑设计的关键一步，这一过程不仅仅是简单的翻译，更需要结合具体的数据库管理系统（DBMS）特性，如MySQL、PostgreSQL或Oracle，进行数据类型选择、约束设置以及性能优化考量，以下是详细的转化步骤与规范。
实体转换为表结构
ER图中的每一个“实体”（Entity）通常对应数据库中的一张“表”（Table），在转换时，需要确定表名、主键以及各个属性的数据类型。
- 表名命名规范：通常使用复数形式的英文名词，或者使用下划线分隔的小写单词（snake_case），users 或 user_accounts。
- 主键确定：ER图中的主键（Primary Key, PK）在表中必须唯一且非空，通常建议使用自增整数（Auto Increment）或UUID作为代理主键，而非业务主键，以提高索引效率和解耦业务逻辑。
- 属性映射：
- 字符串类型：根据长度限制选择 VARCHAR(n) 或 TEXT。
- 数值类型：整数用 INT 或 BIGINT，浮点数用 DECIMAL（金融场景）或 FLOAT/DOUBLE。
- 日期时间：使用 DATETIME 或 TIMESTAMP。
- 布尔值：使用 BOOLEAN 或 TINYINT(1)。
| 实体名称 | 表名建议 | 主键字段 | 示例属性及数据类型 |
|---|---|---|---|
| 用户 (User) | users | user_id (BIGINT, PK) | username (VARCHAR(50)), email (VARCHAR(100)), created_at (TIMESTAMP) |
| 订单 (Order) | orders | order_id (BIGINT, PK) | user_id (BIGINT, FK),
total_amount (DECIMAL(10,2)), status (TINYINT) |
| 商品 (Product) | products | product_id (BIGINT, PK) | name (VARCHAR(100)), price (DECIMAL(10,2)), stock (INT) |
关系转换为外键约束
ER图中的“关系”（Relationship）描述了实体之间的关联，根据关系的基数（一对一、一对多、多对多），转换策略有所不同。
- 一对一关系 (1:1)：
- 通常合并为一张表,或者在任意一方添加外键指向另一方。
- 若拆分表,需在外键列添加 UNIQUE 约束，以确保一对一的唯一性。
- 一对多关系 (1:N)：
- 这是最常见的关系,在“多”的一方（N端）添加一个外键字段，指向“一”的一方（1端）的主键。
- 一个用户有多个订单,在 orders 表中添加 user_id 作为外键，关联到 users 表的 user_id。
- 多对多关系 (M:N)：
- 无法直接通过外键表示,必须引入一张新的“关联表”（中间表）。
- 关联表至少包含两个外键,分别指向参与关系的两个实体表的主键。
- 关联表的主键通常是这两个外键的组合（Composite Key），或者引入一个新的自增ID作为主键。
| 关系类型 | 转换策略 | 示例场景 | 实现方式 |
|---|---|---|---|
| 一对多 (1:N) | 在多端添加外键 | 用户与订单 | orders 表添加 user_id 外键指向 users.user_id |
| 多对多 (M:N) | 创建中间表 | 学生与课程 | 创建 student_courses 表，包含 student_id
和 course_id 两个外键 |
| 一对一 (1:1) | 合并或外键+唯一约束 | 用户与用户详情 | user_profiles 表添加 user_id 外键，并设为 UNIQUE |
完整性约束与索引优化
在建立数据库时,除了基本的结构映射，还需考虑数据完整性和查询性能。
- 非空约束 (NOT NULL)：对于必填字段（如用户名、邮箱、价格），应设置 NOT NULL 约束，防止脏数据入库。
- 默认值 (DEFAULT)：为状态字段、创建时间等设置合理的默认值，status 默认为 1（正常），created_at 默认为 CURRENT_TIMESTAMP。
- 外键约束 (FOREIGN KEY)：显式定义外键约束可以确保参照完整性，当主表记录被删除或更新时，可以通过 ON DELETE CASCADE（级联删除）或 ON DELETE SET NULL 等策略处理从表数据。注意：在某些高并发场景下，应用层可能更倾向于手动管理外键逻辑以提升性能，但开发初期建议启用数据库层面的外键约束。
- 索引策略：
- 主键自动创建聚簇索引。
- 外键字段通常建议创建普通索引,以加速连接查询（JOIN）和参照完整性检查。
- 经常用于查询条件（WHERE）、排序（ORDER BY）或分组（GROUP BY）的字段应建立索引。
规范化与反规范化考量
在将ER图转化为数据库表时,通常遵循第三范式（3NF）以减少数据冗余，在实际生产环境中，为了读取性能，有时会进行适度的反规范化。
- 范式化示例：在 orders 表中只存储 user_id，而不存储 user_name，查询时通过 JOIN 获取用户名。
- 反规范化示例：在 orders 表中冗余存储 user_name 或 user_email，虽然增加了存储空间和更新复杂度，但避免了每次查询订单时都去连接 users 表，适合读多写少的场景。
相关问题与解答
问题 1：在将ER图中的多对多关系转换为数据库表时，为什么必须创建中间表，而不能直接在两个实体表中互相添加外键？
解答：
如果在两个实体表中互相添加外键，会导致数据插入的循环依赖问题，要在“学生表”中插入一条记录，需要知道“课程表”中的外键；而在“课程表”中插入记录时，又需要知道“学生表”的外键，这会导致无法独立插入初始数据，多对多关系本质上是一种独立的关联实体，它拥有自己的属性（如选课时间、成绩等），这些属性无法归属于学生或课程任何一方，必须创建一个中间表（如 student_courses），该表通过两个外键分别关联学生和课程，从而打破循环依赖，并能够存储关联关系的特有属性。
问题 2：在设计数据库时，是否应该始终使用数据库层面的外键约束（Foreign Key Constraints）？其优缺点是什么？
解答：
并非总是应该使用数据库层面的外键约束，这取决于应用场景。
优点：
- 数据完整性：数据库引擎自动保证参照完整性，防止出现“孤儿记录”（即从表中存在指向不存在的主表记录的情况）。
- 开发效率：无需在应用代码中编写复杂的逻辑来检查关联数据是否存在。
- 级联操作：支持 ON DELETE CASCADE 等自动清理机制，简化数据维护。
缺点：
- 性能开销：在写入数据时，数据库需要检查外键约束，这在高并发写入场景下可能成为瓶颈。
- 分布式系统限制：在微服务或分布式数据库中，外键约束无法跨越不同的数据库实例或服务边界，导致数据一致性难以保证。
- 灵活性差：修改表结构或迁移数据时，外键约束可能导致复杂的锁竞争和操作失败。
建议：在单体应用、数据一致性要求极高的核心业务中，建议使用外键约束；在高性能要求的读多写少场景或分布式微服务架构中，建议在应用层通过代码逻辑维护数据一致性，并关闭数据库外键约束以提升性能。
