灰度变换公式如何增强图像？图像灰度变换公式详解
图像灰度变换是数字图像处理中最基础且重要的技术之一,其核心思想是通过建立输入像素灰度值与输出像素灰度值之间的映射关系，来改善图像的视觉效果或便于后续的特征提取与分析，这种操作属于点运算，即输出图像的每个像素值仅取决于输入图像对应位置的像素值，而不受周围像素的影响。

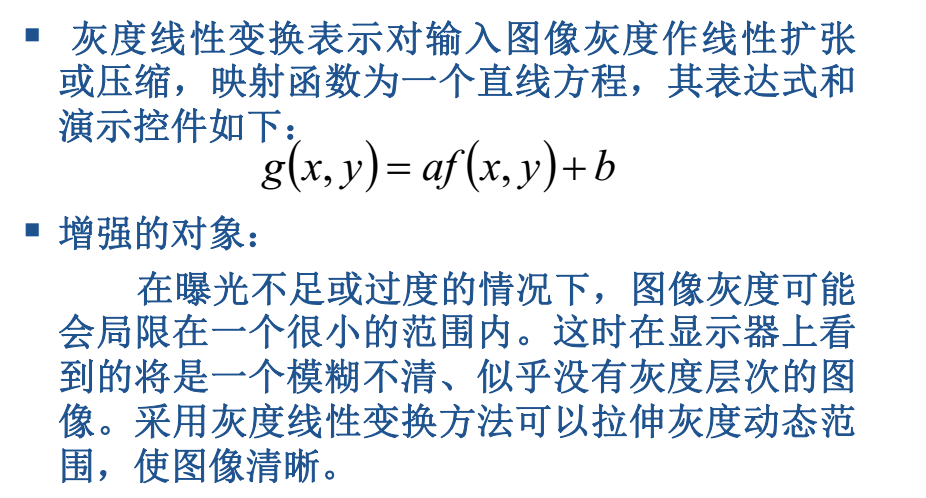

线性灰度变换
线性灰度变换是最直观的增强手段,其数学表达式为 $s = r times a + b$，$r$ 为输入灰度值，$s$ 为输出灰度值，$a$ 为斜率，$b$ 为截距。
- 当 $a = 1, b = 0$ 时，输出图像与输入图像完全相同，无增强效果。
- 当 $a > 1, b = 0$ 时，图像的对比度被拉伸，细节更加清晰。
- 当 $0 < a < 1, b = 0$ 时，图像的对比度被压缩，整体显得更平淡。
- 当 $a = -1, b = L-1$（$L$ 为灰度级总数）时，实现图像反转，适用于增强嵌入在黑色背景中的白色或灰色细节。
对数变换与伽马变换
线性变换在处理动态范围极大的图像时往往效果有限,此时非线性变换如对数变换和伽马变换（幂律变换）更为有效。
对数变换的公式通常为 $s = c cdot log(1 + r)$，它对低灰度值区域进行扩展，对高灰度值区域进行压缩，这一特性使其特别适用于增强傅里叶频谱图，因为频谱的动态范围通常非常大，直接显示会导致大部分细节丢失。
伽马变换的公式为 $s = c cdot r^gamma$，通过调整参数 $gamma$，可以实现不同的增强效果：
- 当 $gamma < 1$ 时，图像变亮，适合增强暗部细节。
- 当 $gamma > 1$ 时，图像变暗，适合增强亮部细节。
- 当 $gamma = 1$ 时，退化为线性变换。
分段线性变换
为了更灵活地控制图像增强效果,分段线性变换允许用户在不同的灰度区间内应用不同的线性映射，可以将感兴趣的灰度区间拉伸以增强对比度，而将不感兴趣的区间压缩以抑制噪声，这种方法的灵活性高于全局线性变换，但需要人工设定阈值，具有一定的主观性。
直方图均衡化
直方图均衡化是一种基于统计特性的非线性灰度变换方法,其基本思想是将原始图像的直方图变换为均匀分布的形式，从而扩展图像的动态范围，增强对比度。
| 步骤 | 描述 |
|---|---|
| 统计直方图 | 计算原始图像中每个灰度级出现的频数。 |
| 计算累积分布函数 (CDF) | 将频数归一化为概率，并计算累积概率。 |
| 映射灰度级 | 将原始灰度级通过 CDF 映射到新的灰度级，通常需乘以最大灰度值并取整。 |
| 生成新图像 | 根据映射关系生成增强后的图像。 |
直方图均衡化特别适用于图像整体对比度较低、细节模糊的情况，但可能会导致背景噪声也被增强，因此在实际应用中需结合具体场景谨慎使用。
灰度变换的应用场景归纳
| 变换类型 | 主要特点 | 适用场景 |
|---|---|---|
| 线性变换 | 简单、计算量小 | 对比度整体偏低或偏高的图像 |
| 对数变换 | 扩展低灰度，压缩高灰度 | 傅里叶频谱、动态范围极大的图像 |
| 伽马变换 | 可调节性强，符合人眼视觉特性 | 显示设备校准、暗部或亮部细节增强 |
| 直方图均衡化 | 全局对比度增强，自动适应 | 整体对比度低、细节不明显的图像 |
相关问题与解答
问题 1：为什么在对数变换中通常使用 $log(1+r)$ 而不是直接使用 $log(r)$？
解答： 直接使用 $log(r)$ 会在 $r=0$ 时导致数学上的未定义（趋向于负无穷），这在数字图像处理中是不可接受的，因为图像像素值通常包含 0，通过添加常数 1，即使用 $log(1+r)$，可以确保当 $r=0$ 时，$log(1+0) = log(1) = 0$，从而避免了奇点问题，同时保持了低灰度值区域的扩展特性。
问题 2：直方图均衡化是否总是能改善图像质量？在什么情况下可能产生负面影响？
解答： 直方图均衡化并不总是能改善图像质量，如果原始图像本身对比度已经较高，或者图像中主要包含大面积的均匀区域（如天空或阴影），均衡化可能会过度增强噪声，导致图像出现不自然的“过曝”或“颗粒感”加重，均衡化会改变图像的原始灰度分布，可能丢失某些特定的灰度信息，因此在医学影像或需要定量分析的领域，通常需谨慎使用或采用自适应直方图均衡化（CLAHE）等改进算法。
