广联达如何识别梁？广联达识别梁视频教程
核心逻辑解析
广联达识别梁的视频教程通常围绕“自动化识别”与“手动修正”两大核心板块展开，其底层逻辑在于利用BIM软件的图形解析能力，将二维CAD图纸中的线条转化为三维模型中的梁构件，视频一般会演示从图纸导入、图层清理、轴网识别，到最终梁的自动捕捉与属性赋值的全过程，重点在于展示软件如何通过捕捉梁的轮廓线、中心线或边线来生成模型，以及如何处理复杂节点（如主次梁交接、异形梁）时的特殊操作。
前期准备与图纸处理
在开始识别之前,视频的开头部分通常会强调图纸的规范性，这是确保识别准确率的关键步骤。
- 图层清理：视频会演示如何关闭与梁无关的图层（如标注、文字、填充等），只保留梁线所在的图层，这能减少软件识别时的干扰，提高运算速度。
- 轴网识别：梁的定位依赖于轴网，视频通常会展示如何识别CAD中的轴线，并将其转换为广联达软件中的轴网系统，如果轴网识别错误，后续所有梁的位置都会发生偏移。
- 标高设置：在识别前，需确认当前楼层的层高及梁的默认标高设置，确保模型在垂直方向上的准确性。

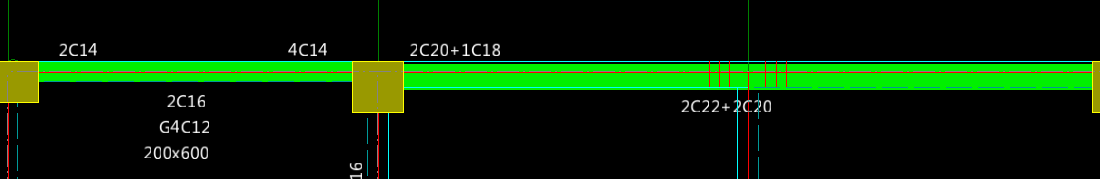

自动识别梁的操作流程
这是视频中最核心的部分,通常分为“智能识别”和“定义识别”两种模式。
- 智能识别：软件会自动扫描图纸，根
据线条的颜色、线型或图层名称判断哪些是梁，用户只需点击“智能识别”，软件便会高亮显示识别出的梁，视频会演示如何调整识别参数，例如设置“捕捉容差”，以解决因CAD绘图误差导致的线条未完全闭合或断开的问题。

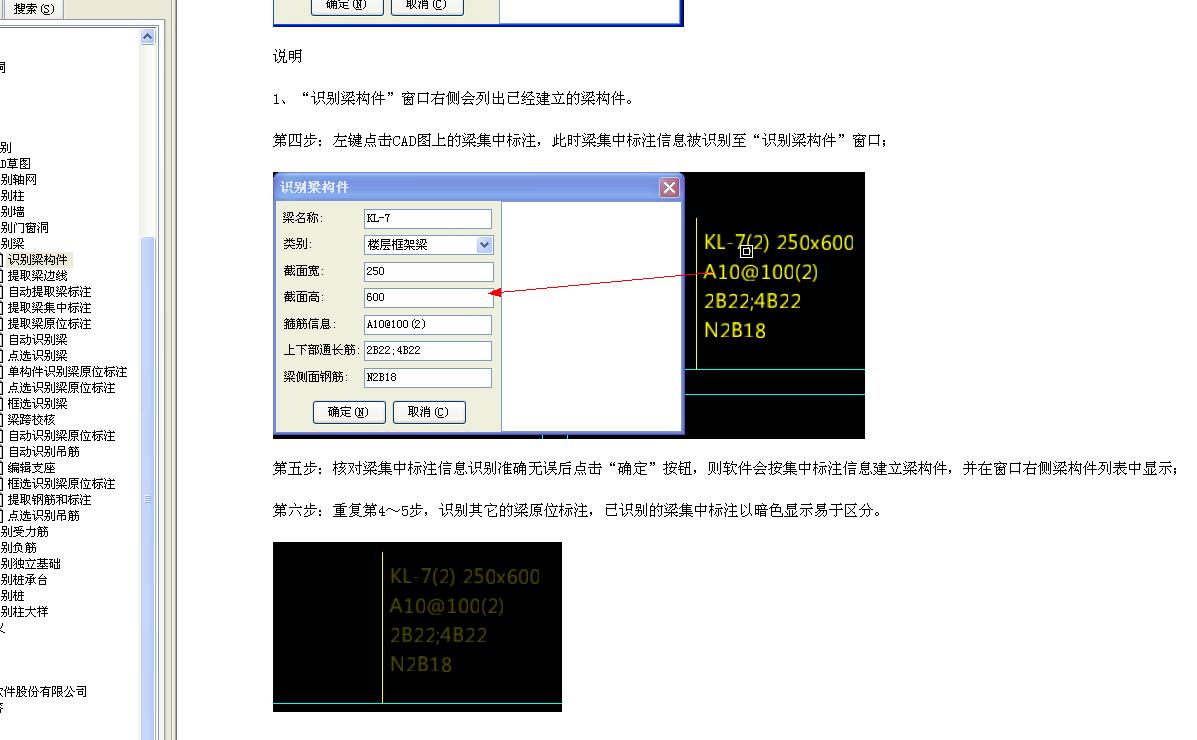

- 定义识别：当智能识别失败或误识别时，用户需要手动指定哪些线条代表梁，视频会展示如何框选或点选特定的梁线，并将其关联到对应的梁构件（如KL1, L2等）。
手动修正与节点处理
自动识别往往无法100%完美，视频后半部分重点讲解如何手动干预。
- 单根识别：对于漏识或误识的梁，使用“单根识别”工具，点击梁线即可生成模型。
- 跨识别：对于长梁或连续梁，使用“跨识别”功能，沿着梁的走向依次点击支座点，软件会自动生成连续的梁构件。

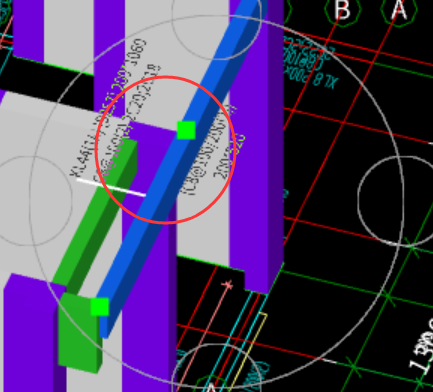

- 节点处理：视频会演示如何处理梁柱交接处的扣减关系，以及主次梁交接处的吊筋、附加箍筋的设置，这些细节直接影响工程量计算的准确性。
关键参数设置对照表
为了更清晰地理解视频中的操作要点,以下表格归纳了广联达识别梁过程中常见的关键设置及其作用：
| 设置项目 | 功能描述 | 注意事项 |
|---|---|---|
|
捕捉容差 | 设定软件捕捉线条端点的距离范围 | 容差过小可能导致识别失败，过大可能导致误识别 |
| 梁线颜色/图层 | 指定用于识别梁的特定颜色或图层 | 需与CAD图纸实际设置一致，否则无法自动筛选 |
| 支座识别 | 定义梁的支撑点（柱、墙、梁） | 支座识别错误会导致梁长度计算错误及钢筋扣减错误 |
| 标高偏移 | 设置梁顶标高相对于楼层标高的偏移值 | 用于处理不同标高的梁，如转换层梁或坡屋面梁 |
| 异形梁识别 | 针对非矩形截面的梁进行特殊处理 | 需手动绘制截面或导入异形轮廓，自动识别成功率低 |
常见问题与解答
为什么广联达智能识别梁时，部分梁线没有被识别出来？
解答：
这种情况通常由以下几个原因导致：
- 图层未清理：CAD图纸中梁线与其他线条（如标注、填充）混合在同一图层，导致软件无法区分，解决方法是先在CAD中分离梁线图层，或导入广联达后单独开启梁线图层。
- 线条未闭合或断开：CAD绘图不规范，梁线存在微小间隙或重叠，导致软件无法判断为封闭区域或连续线条，解决方法是使用“分解”和“合并”工具修复线条，或增大“捕捉容差”。
- 颜色或线型不匹配：软件设置的识别规则（如识别红色线条）与图纸实际颜色不符，解决方法是检查并修改智能识别的设置参数，确保匹配图纸特征。
识别梁后，发现梁的长度或位置与图纸不符，如何快速修正？
解答：
可以通过以下步骤进行快速修正：
- 检查支座：首先确认梁的支座（柱或墙）位置是否正确，如果支座错误，梁的长度会自动计算错误，可以单独移动支座或重新识别支座。
- 使用“编辑梁”功能：选中错误的梁构件，在属性栏中直接修改其起点和终点的坐标，或使用“移动”、“旋转”工具调整位置。
- 重新识别跨：如果梁由多跨组成，可以使用“跨识别”功能，重新指定支座点，软件会自动重新计算梁的长度和分段。
- 核对标高：检查梁的顶标高设置是否正确，特别是对于有高低差的梁，需确保标高参数与图纸一致。
