广联达钢筋墙怎么识别？广联达钢筋墙识别视频教程

在广联达软件（如GTJ土建算量软件）中，墙构件的钢筋识别是确保工程量计算准确性的关键环节，通过视频教学或实际操作演示，通常涵盖从图纸导入、属性定义到自动/手动识别的全过程，以下是对该过程的详细说明,分为几个核心步骤进行解析。

前期准备与图纸导入

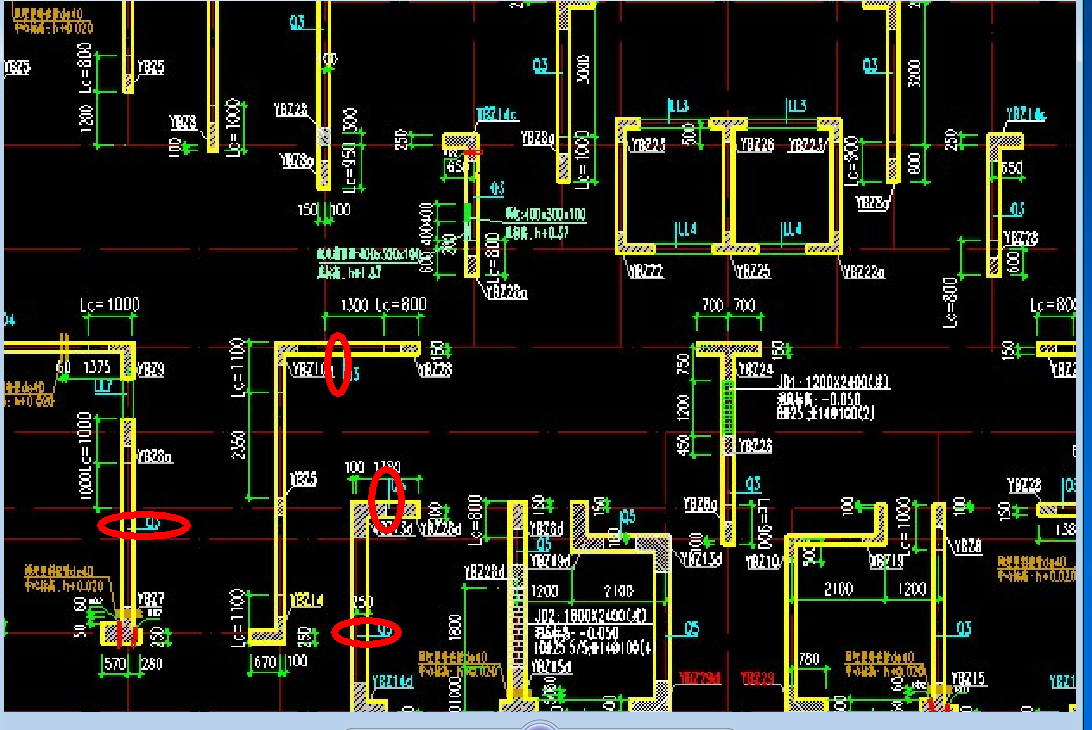

在进行钢筋识别之前，必须确保基础环境配置正确，这包括将CAD图纸正确插入到软件中,并进行必要的校对。

墙体属性定义

在识别墙体之前，需要在软件中建立对应的墙体构件属性,这一步决定了识别后墙体的物理和几何参数。

• 新建构件：在构件列表中点击“新建”，选择“剪力墙”或“砌体墙”（根据设计图纸类型）。
• 参数设置：
  • 厚度：依据图纸标注设置墙厚（如200mm, 250mm等）。
  • 标高：设置底部标高和顶部标高,确保与楼层表一致。
  • 混凝土标号：选择对应的混凝土强度等级（如C30, C40）。

• 关联钢筋信息：虽然钢筋通常在识别后单独处理，但部分软件支持在属性中预设默认配筋,以便后续快速调用。

墙体主体识别

这是视频演示中的核心环节，通常分为“自动识别”和“手动识别”两种方式。

1 自动识别流程

1. 选择识别命令：在绘图区域右键菜单或工具栏中选择“识别墙”。
2. 选择识别方式：
   • 点选识别：点击CAD墙体线条,软件自动捕捉并生成三维墙体。
   • 框选识别：框选整个区域,软件批量识别所有符合条件的墙体。
   • 智能识别：利用软件算法，自动区分墙体、柱、梁,减少人工干预。
3. 确认属性：系统会弹出对话框，要求选择对应的墙体构件名称,确认后生成模型。

2 常见问题处理

• 线条未闭合：若CAD线条存在断点，软件可能无法识别，需使用“线段连接”工具修复断点。
• 重叠线条：若墙体与柱、梁线条重叠，需先识别柱和梁，再识别墙,或调整识别顺序。

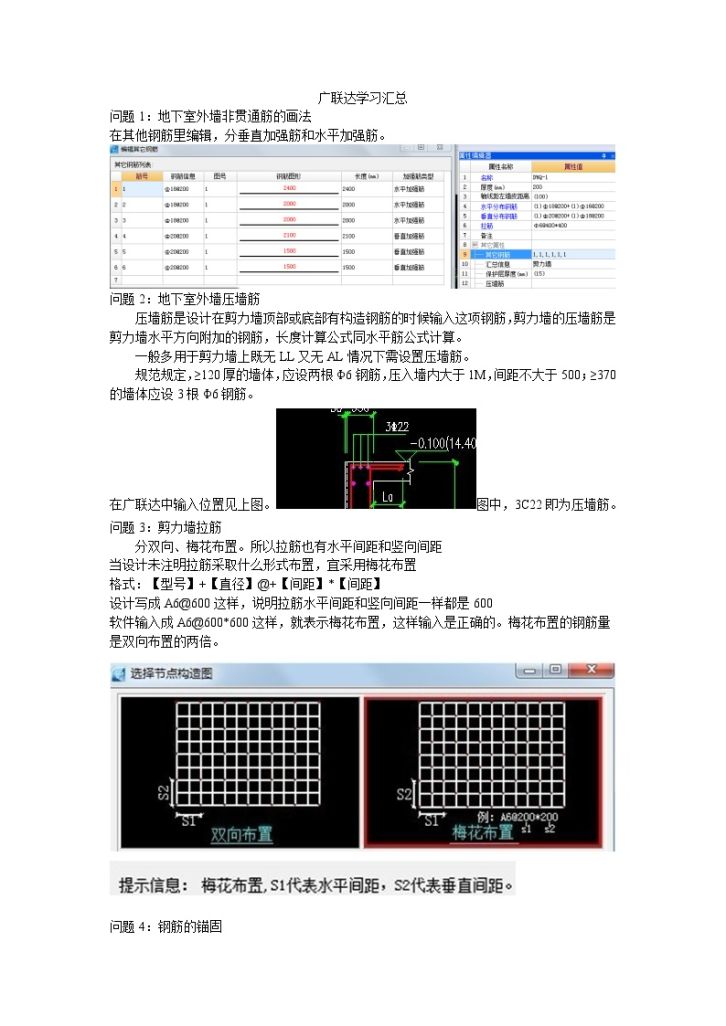

钢筋信息识别与编辑

墙体识别完成后，需进行钢筋信息的录入，广联达软件支持多种钢筋识别方式,以提高效率。

• 原位标注识别：

  若图纸上有明确的钢筋标注（如“B2C12@100”），可使用“识别标注”功能，框选标注区域,软件自动提取钢筋信息并赋值给墙体。



• 表格输入：

  对于复杂或标注不清的墙体，可在“编辑钢筋”界面手动输入水平筋、竖向筋、拉筋等信息。

• 统一修改：

  若多面墙体钢筋相同，可选中所有相关墙体，在属性栏中统一修改钢筋参数,避免重复操作。

检查与汇总

识别完成后,必须进行校验以确保数据准确。

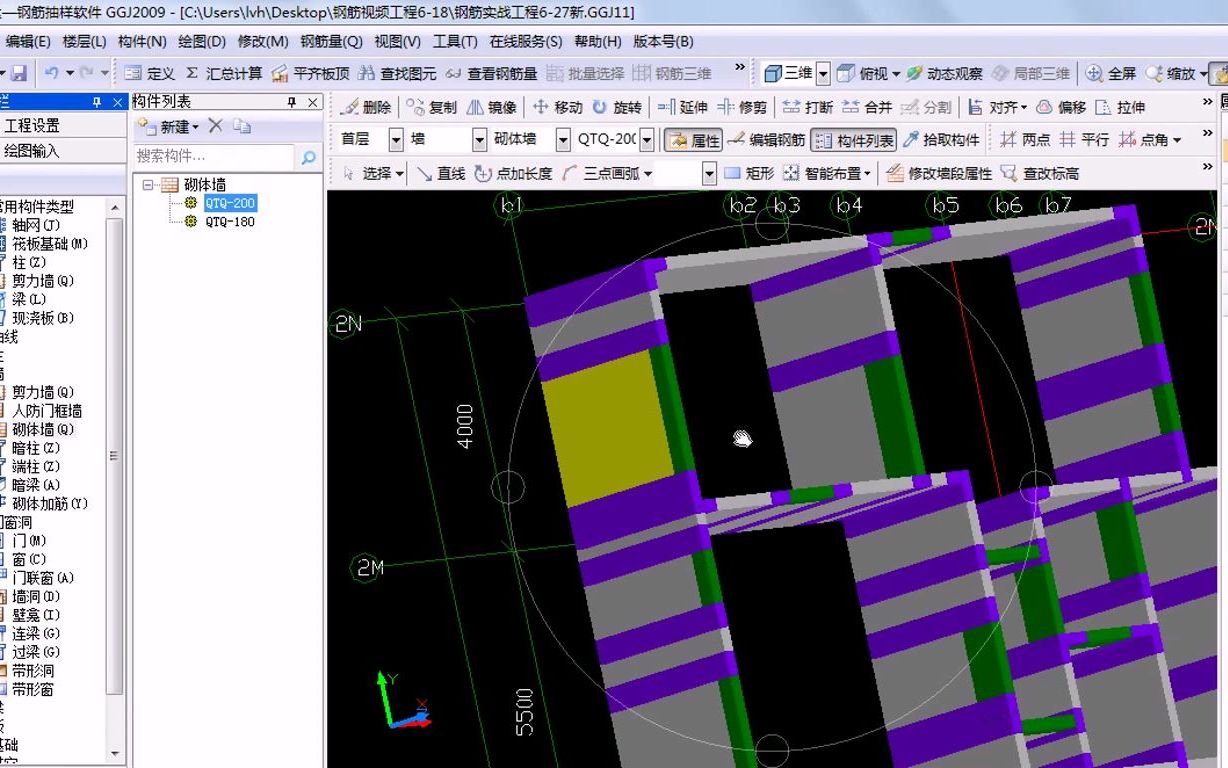

• 三维预览：切换到三维视图，检查墙体位置、厚度是否与CAD图纸一致。
• 工程量复核：查看“工程量汇总”报表，对比关键数据（如混凝土体积、钢筋重量）是否合理。
• 错误排查：若发现数据异常，返回CAD图层检查是否有遗漏或错误识别的构件,进行修正后重新汇总。

---

相关问题与解答

问题1：在识别墙体钢筋时，如果CAD图纸中的钢筋标注文字模糊或重叠，导致软件无法自动识别，应该如何处理？

解答：

当自动识别失败时,建议采用以下替代方案：

1. 手动输入：进入墙体的“编辑钢筋”界面，根据图纸清晰部分的标注或设计说明，手动输入水平筋、竖向筋和拉筋的规格与间距。
2. 使用“识别标注”的容错模式：部分版本的广联达软件支持“模糊识别”或“手动指定标注”，用户可以手动框选钢筋符号,然后在弹出的对话框中手动输入参数。
3. 图层清理：在CAD中清理重叠文字，或将标注文字移动到空白区域,确保标注清晰可读后再重新尝试识别。

问题2：墙体识别后，发现钢筋工程量与实际图纸不符，可能的原因有哪些？如何快速定位错误？

解答：

工程量不符的常见原因及排查方法如下：

1. 属性定义错误：检查墙体的厚度、标高、混凝土标号是否与图纸一致,错误属性会导致计算规则应用错误。
2. 钢筋信息遗漏：确认是否所有墙体的钢筋都已正确赋值，可使用“筛选”功能,查找钢筋信息为空的墙体。
3. 计算设置问题：检查软件中的“计算设置”选项，如锚固长度、搭接方式、保护层厚度等是否符合当前项目的设计规范。
4. 快速定位方法：
   • 使用“工程量对比”功能,将当前模型与历史版本或参考模型进行对比。
   • 在三维视图中高亮显示特定墙体,逐一核对钢筋输入界面与图纸标注。
   • 导出钢筋明细表，随机抽取几根钢筋进行手工复核,验证计算逻辑是否正确。
