如何根据图像识别坐标？图像识别坐标算法原理
基于图像识别坐标的算法核心在于建立像素空间（Pixel Space）与物理世界或特定参考系之间的映射关系，这一过程通常涉及从图像预处理、特征提取、目标检测到坐标变换等多个环节，以下将详细阐述其技术原理、关键步骤及误差校正机制。
图像预处理与坐标系定义
在进行坐标识别之前，必须明确两个基本的坐标系概念：图像坐标系和物理坐标系，图像坐标系通常以图像左上角为原点 $(0,0)$，横轴为 $u$ 轴，纵轴为 $v$ 轴，单位为像素，而物理坐标系则是用户关心的实际空间坐标,如机器人基座坐标系或世界坐标系。
为了建立联系，算法首先需要处理原始图像，去除噪声并增强特征，常见的预处理步骤包括灰度化、高斯滤波去噪以及直方图均衡化，对于彩色图像，有时还需进行颜色空间转换（如从 RGB 转换到 HSV 或 LAB）,以便更准确地分割目标物体。
| 步骤 | 描述 | 常用算法/技术 |
|---|---|---|
| 图像采集 | 获取原始图像数据 | 相机标定、多视角同步 |
| 预处理 | 去除噪声，增强对比度 | 高斯滤波、中值滤波、Canny 边缘检测 |
| 坐标系定义 | 确定像素原点与方向 | 图像左上角为原点，右为 $u$ 正方向，下为 $v$ 正方向 |
目标检测与中心点提取
坐标识别的关键在于精确定位目标物体在图像中的位置，传统方法依赖于手工设计的特征描述子,而现代方法则主要依赖深度学习模型。
- 传统方法：通过模板匹配、霍夫变换（Hough Transform）检测直线或圆，或使用 SIFT、SURF 等特征点进行匹配，这些方法计算量小,但对光照变化和视角变化敏感。
- 深度学习方法：使用卷积神经网络（CNN）进行端到端的检测，YOLO（You Only Look Once）、SSD（Single Shot MultiBox Detector）或 Faster R-CNN，这些模型直接输出目标物体的边界框（Bounding Box）或关键点（Keypoints）。
一旦检测到目标，算法通常提取边界框的中心点 $(u_c, v_c)$ 作为初步的像素坐标，对于需要高精度的场景，可能会使用亚像素级边缘检测算法（如 Zhang 算法）来细化角点或边缘位置，将精度提升至 0.1 像素甚至更高。
坐标变换与映射模型

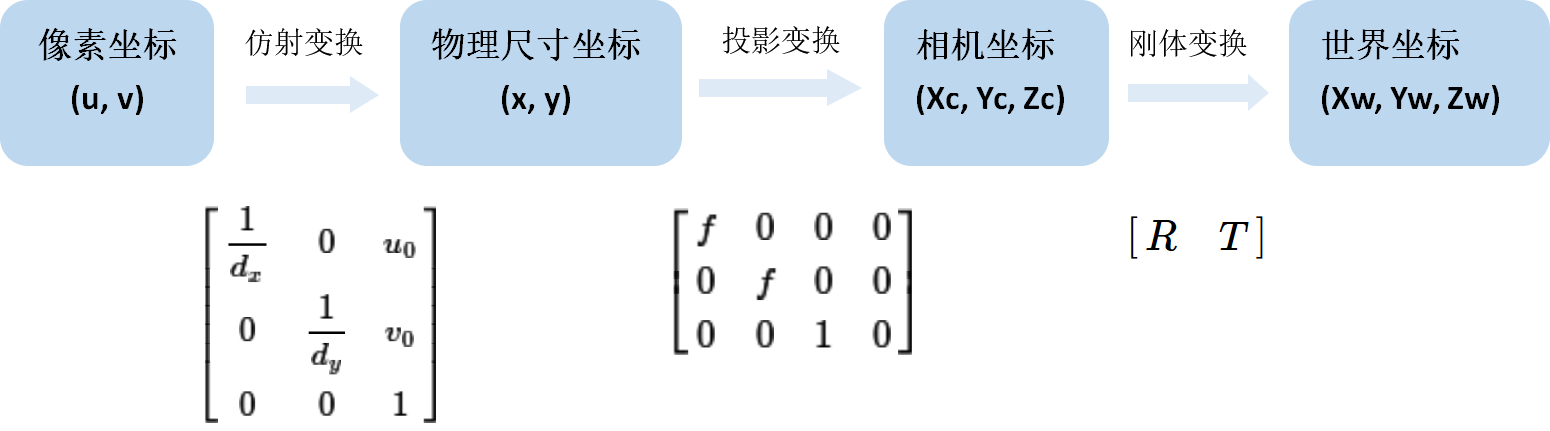

将像素坐标 $(u, v)$ 转换为物理坐标 $(X, Y, Z)$ 需要建立数学模型,这一过程主要依赖相机标定参数和几何投影模型。
相机内参矩阵
相机内参矩阵 $K$ 包含了焦距 $f_x, f_y$ 和主点 $(c_x, c_y)$ 等信息,描述了相机内部的几何特性：
$$
K = begin{bmatrix}
f_x & 0 & c_x
0 & f_y & c_y
0 & 0 & 1
end{bmatrix}
$$
投影模型

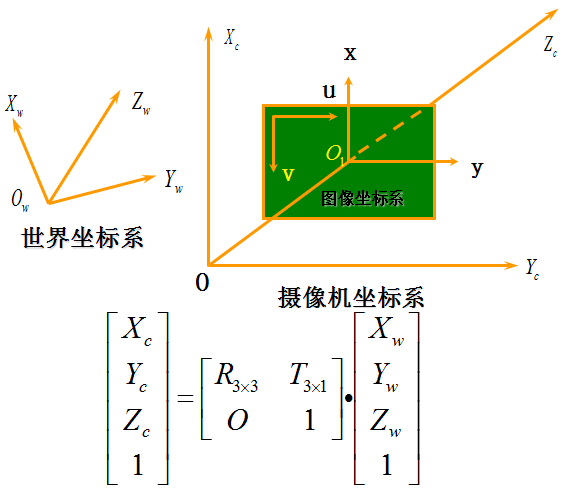

根据针孔相机模型，世界坐标系中的点 $P_w = [X_w, Y_w, Z_w]^T$ 通过旋转矩阵 $R$ 和平移向量 $t$ 变换到相机坐标系 $P_c$,再投影到图像平面：
$$
s begin{bmatrix} u v 1 end{bmatrix} = K [R | t] begin{bmatrix} X_w Y_w Z_w 1 end{bmatrix}
$$
$s$ 是尺度因子，通常等于 $Z_c$（相机坐标系下的深度）。
外参与手眼标定
在机器人视觉等应用中，还需要确定相机与机器人基座之间的相对位置，即外参，这通常通过“手眼标定”（Hand-Eye Calibration）完成，求解变换矩阵 $T_{cam}^{base}$。
误差校正与优化
由于镜头畸变、安装误差和标定误差的存在，直接转换得到的坐标往往存在偏差,需要进行误差校正。
- 径向与切向畸变校正：使用张正友标定法获取畸变系数（$k_1, k_2, k_3, p_1, p_2$）,对图像进行去畸变处理。
- 最小二乘法拟合：在多点标定过程中，使用最小二乘法求解最优的变换矩阵,以最小化重投影误差。
- 深度学习回归：在某些复杂场景下，可以直接训练一个回归网络，输入图像，输出物理坐标，让网络自动学习非线性映射关系,从而绕过复杂的几何建模。
应用场景示例
| 应用场景 | 坐标需求 | 技术特点 |
|---|---|---|
| 工业分拣 | 2D 平面坐标 $(X, Y)$ | 高帧率，对深度不敏感，常用平面标定 |
| 机器人抓取 | 3D 坐标 $(X, Y, Z)$ + 姿态 | 需深度相机或双目视觉，精度要求高 |
| 自动驾驶 | 世界坐标系 $(X, Y, Z)$ | 多传感器融合（激光雷达+摄像头），实时性极高 |
相关问题与解答
问题 1：为什么在图像识别坐标时，必须进行相机标定？如果不标定直接使用像素坐标会有什么后果？
解答：
相机标定的目的是获取相机
的内参（焦距、主点）和外参（相机相对于世界坐标系的位置和姿态），以及镜头畸变系数，如果不进行标定，直接使用像素坐标 $(u, v)$，我们只能知道目标在图像中的相对位置，而无法得知其在真实世界中的绝对物理尺寸和位置,后果包括：
- 尺度缺失：无法将像素距离转换为毫米或米,导致无法控制机器人移动具体距离。
- 显示误差：图像存在显示投影，远处的物体在图像中变小,未校正的坐标会导致近处和远处的测量精度不一致。
- 畸变影响：广角镜头会产生桶形或枕形畸变，导致图像边缘的坐标严重偏离真实几何关系,造成定位偏差。
问题 2：在动态环境中，如何保证图像识别坐标的实时性和准确性？
解答：
在动态环境中，平衡实时性与准确性是一个挑战,可以采取以下策略：
- 模型轻量化：使用轻量级神经网络模型（如 MobileNet-YOLO, NanoDet），牺牲少量精度以换取极高的推理速度，满足实时性要求（如 >30 FPS）。
- 多帧融合：不依赖单帧图像，而是利用卡尔曼滤波（Kalman Filter）或粒子滤波对连续多帧的坐标预测结果进行平滑和融合，减少抖动,提高稳定性。
- ROI（感兴趣区域）优化：如果已知目标大致运动范围，可以缩小图像搜索区域,减少计算量。
- 硬件加速：利用 GPU、FPGA 或专用的 NPU（神经网络处理单元）进行并行计算,显著提升图像处理速度。
- 自适应曝光与对焦：动态环境中光照和距离变化快，需确保相机自动调整参数，保证图像清晰度和对比度,从而维持特征提取的准确性。
