pe安装服务器系统时如何配置RAID？
在企业级服务器部署中,使用PE环境安装操作系统并配置RAID是确保数据安全性和系统性能的关键步骤，PE（Preinstallation Environment，预安装环境）是一个轻量级的Windows启动环境，提供了磁盘管理、驱动加载等工具，支持在无操作系统的裸机上完成系统部署，RAID（磁盘阵列）技术通过多块硬盘的组合，实现数据冗余、读写性能提升或容量扩展，常见类型包括RAID 0、RAID 1、RAID 5、RAID 6及RAID 10等，以下将详细说明通过PE安装服务器系统并配置RAID的完整流程、注意事项及相关操作细节。
准备工作
在开始操作前,需确保以下准备工作就绪：
- 硬件检查：确认服务器支持RAID功能，检查RAID卡型号（如LSI、Broadcom、Intel等），并准备对应的RAID驱动程序（通常为.inf文件）。
- PE工具准备：制作PE启动U盘或加载ISO镜像，推荐使用Windows PE 3.0及以上版本，确保内置磁盘管理工具（如diskpart）及第三方RAID配置工具（如MegaRAID Storage Manager）。
- 系统镜像：准备目标操作系统安装镜像（如Windows Server 2025），并确认与RAID驱动的兼容性。
- 数据备份：RAID配置会清除硬盘数据，需提前备份重要数据。
RAID配置步骤
进入RAID配置界面
- 开机时根据提示（如Ctrl+R、Ctrl+I）进入RAID卡BIOS配置界面。

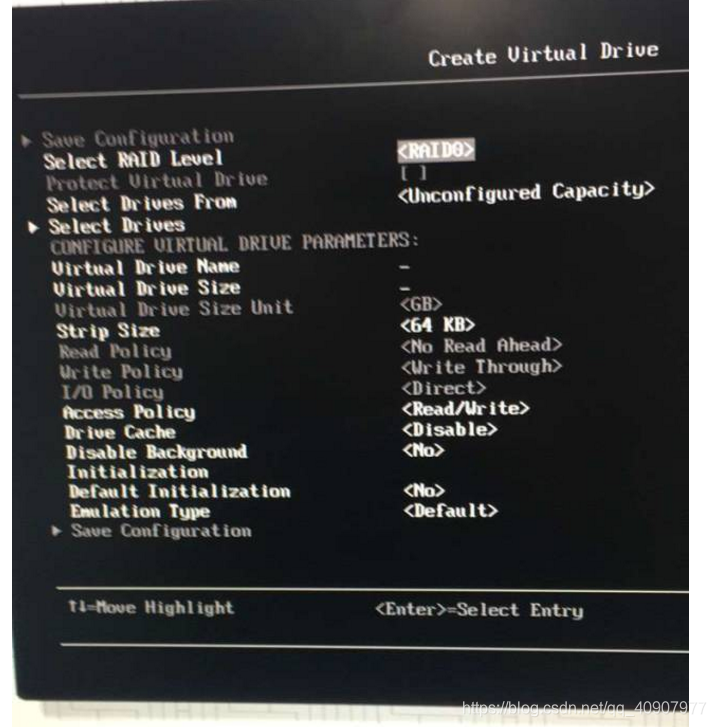

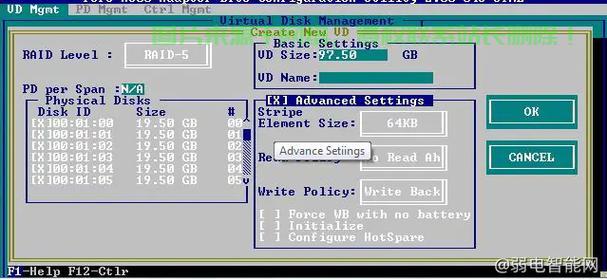

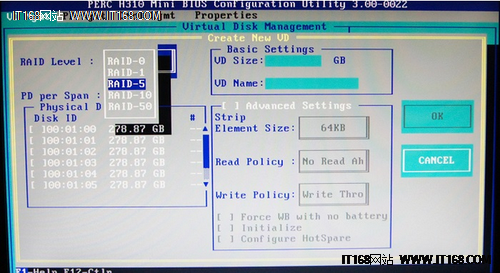

- 根据RAID卡型号选择“Create Virtual Drive”或“New Configuration”，设置RAID级别（如RAID 1用于镜像、RAID 5用于均衡性能与冗余）。
- 配置参数：
- 磁盘选择：勾选需加入RAID的物理硬盘（建议使用同型号、同容量硬盘）。
- 条带大小（Stripe Size）：一般选择64KB或128KB，适用于数据库或文件服务器；若为虚拟化环境，可选择256KB以上。
- 读写策略：默认启用“WriteBack”模式提升性能，但需确保电池备份单元（BBU）正常，避免断电数据丢失。
在PE环境中加载RAID驱动
- 将RAID驱动文件（通常为.zip或.exe格式）复制到PE启动U盘的指定目录（如driversraid）。
- 启动PE后,打开“设备管理器”，选择“操作”→“添加过时硬件”，手动指定驱动路径安装RAID卡驱动。
- 验证驱动是否加载成功：在“磁盘管理”中应能看到RAID虚拟磁盘（如“Disk 1”），而非多块物理磁盘。
磁盘分区与格式化
- 使用PE内置的“diskpart”工具或第三方分区工具（如DiskGenius）进行分区： list disk # 列出所有磁盘 select disk X # 选择RAID虚拟磁盘（X为磁盘编号） clean # 清除分区表（警告：此操作会删除数据） create partition primary size=102400 # 创建100MB系统保留分区（若UEFI启动） create partition primary # 创建主分区，剩余空间全部分配 format fs=ntfs quick label="System" # 格式化为主分区，NTFS文件系统 assign letter=C # 分配盘符为C
- 若为传统BIOS启动,可跳过系统保留分区，直接创建主分区。
安装操作系统
- 挂载操作系统ISO镜像,运行setup.exe开始安装。
- 在“你想将Windows安装在哪里？”步骤中，选择已格式化的RAID分区（如“分区C”）。
- 安装过程中,PE环境会自动加载RAID驱动，确保安装程序能识别RAID磁盘。
后续配置与验证
- 系统安装完成后,安装RAID卡管理工具（如LSI MegaCLI），查看RAID状态（如“Degraded”表示磁盘故障，“Optimal”表示正常）。
- 通过SMART工具（如CrystalDiskInfo）监控单块硬盘健康状态，设置邮件告警功能。
常见RAID级别适用场景
| RAID级别 | 工作原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| RAID 0 | 条带化，无冗余 | 读写速度最快，100%利用容量 | 无容错能力，单盘故障全丢 | 临时缓存、非关键数据存储 |
| RAID 1 | 镜像，两盘互为备份 | 数据安全性高，读性能提升 | 容量利用率50% | 小型数据库、操作系统盘 |
| RAID 5 | 分布式奇偶校验 | 平衡性能与冗余，容量利用率N1 | 写性能较低，重建风险高 | 文件服务器、Web应用 |
| RAID 10 | RAID 0+RAID 1组合 | 高性能与高冗余兼备 | 容量利用率50% | 数据库、虚拟化集群 |
注意事项
- 驱动兼容性：确保PE环境中的RAID驱动版本与操作系统版本匹配，否则可能导致安装失败。
- RAID级别选择：根据业务需求权衡性能与冗余，例如金融场景建议RAID 1或10，避免使用RAID 0。
- 热备盘配置：在RAID卡BIOS中启用“Hot Spare”功能，自动替换故障硬盘，缩短恢复时间。
- 固件更新：定期更新RAID卡固件，修复潜在漏洞并提升兼容性。
相关问答FAQs
Q1：PE环境中提示“找不到RAID驱动”怎么办？
A1：首先确认RAID驱动文件格式是否正确（如32位或64位），并将其置于PE的WindowsSystem32drivers目录下，若仍无法识别，可尝试在PE启动时按F8加载指定驱动路径，或更换更高版本的PE工具（如微PE）。
Q2：RAID 5重建失败的原因及解决方法？
A2：常见原因包括硬盘物理坏道、RAID卡固件版本过低或重建过程中断电，解决方法：使用硬盘检测工具（如Victoria）扫描坏道，更换故障硬盘；更新RAID卡固件至最新版本；重建期间避免服务器断电，建议连接UPS电源。
