岗位防腐刷漆活动有哪些注意事项？防腐刷漆施工规范及验收标准

岗位防腐刷漆活动并非简单的表面涂装作业，而是一项涉及材料科学、施工工艺、安全规范以及长期维护管理的系统性工程，在现代工业生产中，设备与设施的腐蚀不仅影响美观，更直接关系到生产安全、使用寿命以及企业的经济效益，开展规范、严谨的岗位防腐刷漆活动，是保障资产完整性、延长设备服役周期的关键举措，以下将从活动背景、前期准备、施工流程、质量控制及安全管理五个维度,详细阐述该活动的实施要点。

明确防腐刷漆活动的背景与目标至关重要，腐蚀是金属结构在环境介质作用下发生的破坏或变质，其造成的经济损失巨大，通过防腐刷漆，旨在形成一层致密的保护膜，隔绝金属基体与氧气、水分及腐蚀性化学物质的接触，活动的核心目标不仅是“刷漆”，更是通过标准化的作业流程，确保涂层具备预期的附着力、耐候性、耐化学性及机械强度,从而实现对岗位设施的全方位防护。

在正式施工前，详尽的前期准备是成功的关键，这一阶段主要包括表面处理、环境评估及材料选型，表面处理的彻底程度直接决定涂层的寿命，通常要求达到Sa2.5级或St3级除锈标准，即表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的锈迹或油污都会导致涂层起泡、剥落，需对施工环境的温湿度进行严格监控，一般要求相对湿度低于85%，基材温度高于露点温度3℃以上，以防止冷凝水影响涂层固化，材料选型方面，应根据岗位所处的具体环境（如高温、高湿、强酸碱、海洋大气等）选择合适的底漆、中间漆和面漆体系,确保各层涂料之间的相容性。

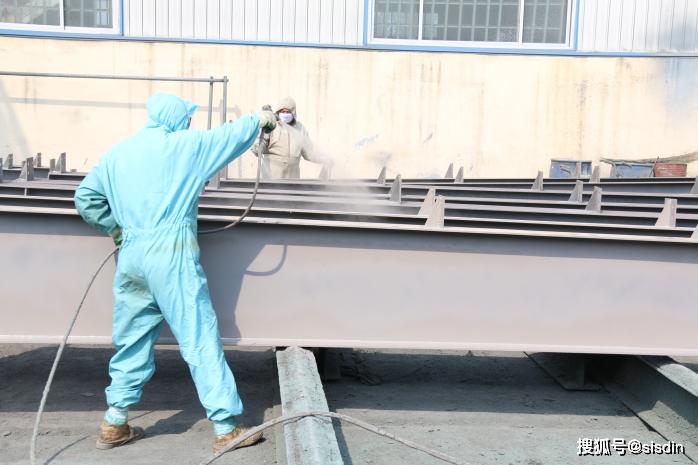

施工流程的标准化执行是防腐刷漆活动的核心环节，这一过程通

常分为底漆涂装、中间漆涂装和面漆涂装三个阶段，底漆的主要作用是增强涂层与金属基体的附着力并提供阴极保护或屏障保护，施工时需确保涂层均匀，无漏涂、流挂现象，中间漆主要用于增加涂层厚度，提高屏蔽效果，特别是在重防腐领域，往往需要多道中间漆叠加，面漆则侧重于装饰性及抵抗外界环境侵蚀，如紫外线、雨水冲刷等，每一道工序完成后，必须进行层间处理，包括打磨粗糙度、清洁灰尘，以确保层间附着力，对于复杂结构的岗位设施，还需采用喷涂、刷涂或辊涂等不同工艺,确保死角和缝隙处也能得到充分覆盖。

质量控制与验收是保障活动成效的最后防线，建立严格的质量检验体系，包括湿膜厚度检测、干膜厚度测量、附着力测试以及针孔检测等，湿膜厚度仪可用于实时监测施工过程中的涂层厚度，确保一次性达标；干膜厚度测量则需在涂层完全固化后进行，通常采用磁性测厚仪，附着力测试常用划格法或拉拔法，以量化涂层与基体的结合强度，还需检查涂层表面是否平整、色泽是否均匀、有无气泡、裂纹或剥落等缺陷，所有检测数据需详细记录，形成完整的质量档案,以便后续追溯与维护。

安全管理是贯穿整个活动始终的红线，防腐涂料及稀释剂多为易燃易爆或有毒有害物质，施工区域必须设置明显的警示标识，配备充足的消防器材及通风设备，作业人员需佩戴专业的个人防护装备，如防毒面具、防护眼镜、防化手套及工作服，严禁在易燃易爆区域进行动火作业，若确需焊接等高温作业，必须提前清理周边可燃物，并经过严格审批，废弃的涂料桶、抹布及溶剂需按照危险废物管理规定进行分类收集与处置,防止环境污染。

为了更直观地展示防腐刷漆活动的关键控制点,下表归纳了各阶段的核心要素：

通过上述系统化、标准化的操作，岗位防腐刷漆活动能够有效提升设施的保护水平，降低维护成本，保障生产安全，防腐工程并非一劳永逸，定期的巡检与维护同样重要，需及时发现并修补涂层破损,以确保持续的防护效果。

相关问答FAQs

Q1: 为什么在防腐刷漆前必须对金属表面进行严格的除锈和清洁处理？

A1: 表面处理的彻底程度直接决定了防腐涂层的寿命和防护效果，如果金属表面残留有氧化皮、铁锈、油污或盐分，这些杂质会阻碍涂层与金属基体的直接接触，导致附着力大幅下降，在潮湿环境下，残留的锈迹和盐分会成为腐蚀的源头，引发“ underneath corrosion”（涂层下腐蚀），即腐蚀在涂层下方蔓延，导致涂层起泡、鼓包甚至大面积剥落，只有通过喷砂或动力工具将表面清理至规定的清洁度等级（如Sa2.5），才能确保涂层形成致密、持久的保护膜,发挥最佳的防腐作用。

Q2: 在防腐刷漆施工中，如何判断涂层是否达到了预期的干燥和固化标准？

A2: 判断涂层干燥和固化标准通常结合物理测试和时间控制来进行，可以通过“指触法”初步判断表干情况，即手指轻触涂层表面不粘手且无指纹残留，更准确的方法是测量干膜厚度（DFT），使用磁性测厚仪或涡流测厚仪进行检测，确保厚度符合设计要求，因为厚度不足往往意味着涂层未完全形成连续膜，附着力测试是验证固化质量的重要手段，通过划格法或拉拔法测试涂层与基体的结合力，若测试结果达标，则说明涂层已充分固化并具备足够的机械强度，还需参考涂料产品说明书中的推荐固化时间，并在适宜的环境条件下（温度、湿度）进行养护,确保涂层完全交联固化。
