工业大数据分析流程图

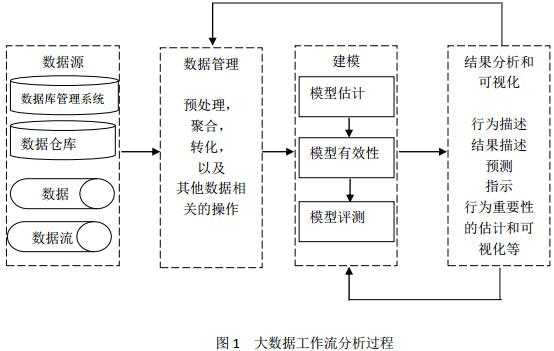

工业大数据分析流程图并非单一的技术步骤堆砌,而是一个涵盖从物理世界数据采集到商业价值转化的完整闭环生态系统，在现代智能制造与工业4.0的背景下，理解这一流程对于企业实现数字化转型、优化生产效率以及降低运营成本至关重要，该流程通常可以划分为数据获取、数据预处理、数据存储与管理、数据分析与建模、数据可视化与应用以及反馈优化六个核心阶段，每个阶段都紧密相连，共同构成了工业数据的价值链条。

数据获取是工业大数据分析的基石,在工业场景中，数据源极其多样化，主要包括传感器数据、设备日志、生产管理系统（MES）、企业资源计划（ERP）数据以及外部环境数据，这一阶段的核心任务是解决“数据从哪里来”的问题，通过部署物联网（IoT）网关、PLC（可编程逻辑控制器）接口以及SCADA（数据采集与监视控制）系统，企业能够实时采集温度、压力、振动、电流等关键物理量，值得注意的是，原始数据往往具有高频、海量且异构的特点，因此在这一环节，边缘计算技术的应用日益广泛，通过在靠近数据源头的地方进行初步的数据过滤和协议转换，可以有效减轻中心服务器的负载，提高数据传输的效率与实时性。

接下来进入数据预处理阶段,这是决定分析质量的关键环节，工业现场环境复杂，采集到的原始数据往往包含大量的噪声、缺失值、异常值和重复数据，如果直接使用这些“脏数据”进行分析，得出的上文归纳将毫无意义甚至产生误导，必须执行严格的数据清洗、去噪、插补和标准化操作，利用统计方法或机器学习算法识别并剔除由传感器故障引起的异常波动，通过时间序列对齐解决不同设备采样频率不一致的问题，并将不同量纲的数据归一化到统一的标准区间，这一过程虽然繁琐，但占据了整个数据分析流程中约60%至70%的时间，其重要性不言而喻。

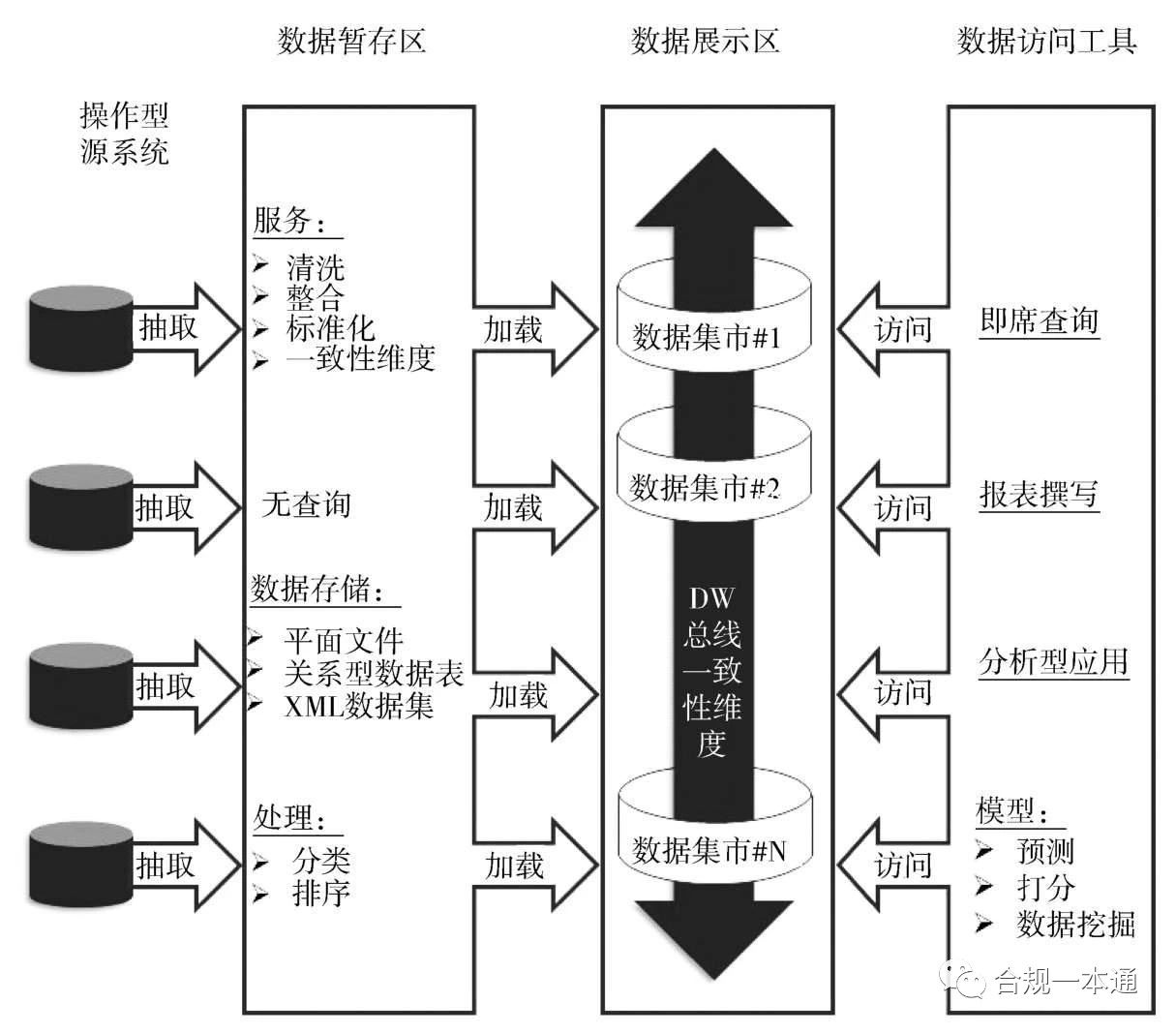

完成预处理后,数据需要进入数据存储与管理阶段，鉴于工业数据具有数据量大、增长速度快、类型多样（结构化、半结构化和非结构化）的特征，传统的数据库往往难以胜任，现代工业大数据平台通常采用Hadoop、Spark等分布式存储框架，或者基于云原生的数据湖架构，数据湖允许企业以原始格式存储所有数据，同时结合元数据管理技术，建立统一的数据资产目录，确保数据的安全性、可追溯性和合规性，这一阶段不仅解决了存储瓶颈，更为后续的高效检索和多维度分析奠定了坚实基础。

随后是核心的数据分析与建模阶段,这是将数据转化为洞察力的过程，主要包含描述性分析、诊断性分析、预测性分析和处方性分析四个层次，描述性分析旨在回答“发生了什么”，如通过统计图表展示过去一个月的设备运行状态；诊断性分析关注“为什么发生”，通过关联规则挖掘找出导致设备故障的根本原因；预测性分析利用机器学习算法（如随机森林、LSTM长短期记忆网络等）预测未来趋势，如剩余使用寿命（RUL）预测；而处方性分析则进一步给出“该怎么做”的建议，如自动调整工艺参数以优化能耗，在这一阶段，领域专家的知识与数据科学家的算法模型深度融合，形成了“机理+数据”双驱动的分析模式，显著提高了模型的准确性和可解释性。

数据分析的结果需要通过数据可视化与应用阶段呈现给用户,复杂的模型输出对于一线操作人员和管理者来说往往难以理解，通过仪表盘（Dashboard）、热力图、趋势线等直观的可视化手段，将抽象的数据转化为清晰的业务洞察至关重要，这些可视化界面通常集成在MES、ERP或专门的工业APP中，支持PC端、移动端等多种访问方式，应用层面则涵盖了设备预测性维护、质量控制优化、供应链协同、能源管理等具体场景，直接服务于业务决策。

流程并未在应用结束,而是进入反馈优化阶段，工业系统是一个动态变化的环境，模型需要随着新数据的不断流入进行持续训练和迭代更新，以防止模型漂移，应用效果需要与实际业务指标进行对比评估，形成的反馈信息将重新输入到数据获取或预处理环节，形成闭环优化，这种持续迭代的机制确保了大数据分析系统能够适应不断变化的生产需求和技术环境，实现长期的价值最大化。

为了更清晰地展示上述流程,下表归纳了各阶段的核心任务与技术要点：

相关问答 FAQs

Q1: 工业大数据分析中，为什么强调“机理+数据”双驱动模式，而不是单纯依赖数据驱动？

A: 纯数据驱动模型（如深度学习）虽然能处理海量数据并发现复杂非线性关系，但往往存在“黑盒”效应，缺乏可解释性，且在数据样本不足或分布发生剧烈变化时表现不稳定，工业场景对安全性、可靠性和可解释性要求极高，引入机理模型（基于物理、化学等第一性原理建立的模型）可以与数据模型互补：机理模型提供了物理约束和边界条件，确保结果符合科学规律；数据模型则用于修正机理模型的偏差并捕捉机理难以描述的细节，两者结合既能保证结果的合理性，又能提高预测精度，是工业大数据分析的最佳实践。

Q2: 企业在实施工业大数据分析时，最常见的挑战是什么？如何克服？

A: 最常见的挑战并非技术本身，而是数据孤岛与业务脱节，许多企业拥有先进的传感器和IT系统，但OT（运营技术）与IT部门各自为政，数据标准不统一，导致数据难以整合，分析结果往往停留在报告层面，未能真正嵌入到业务流程中，克服这一挑战需要从顶层设计入手：建立统一的数据治理体系，打破部门壁垒，制定统一的数据标准和接口规范；坚持“业务价值导向”，从具体的痛点场景（如降低能耗、减少停机时间）切入，小步快跑，快速验证价值，再逐步推广；培养既懂工业工艺又懂数据科学的复合型人才，确保数据分析能够真正解决实际问题。
