互连网络是如何工作的？互连网络工作原理详解
互连网络（Interconnection Network）是现代计算系统的“神经系统”，它负责在处理器、内存、存储设备以及不同计算节点之间高效、可靠地传输数据，随着多核处理器、分布式集群和超级计算机的普及，互连网络的设计直接决定了系统的整体性能、可扩展性和能效。

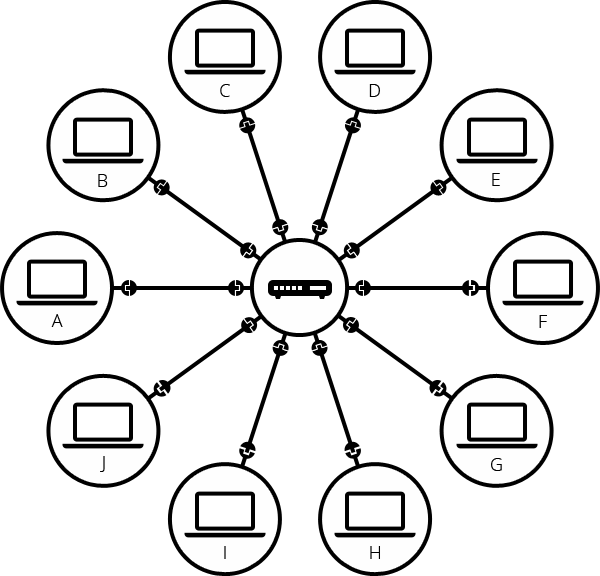

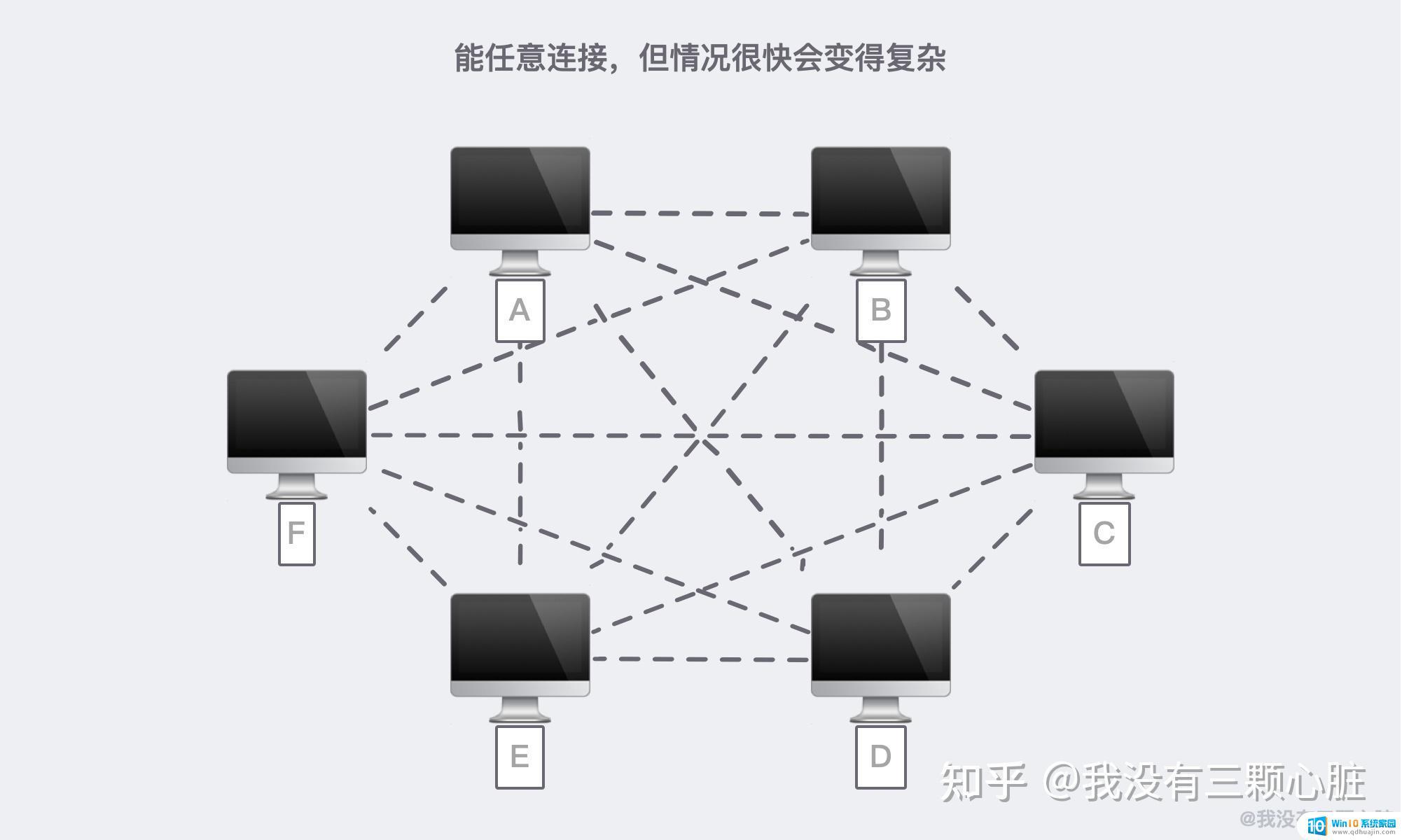

核心架构与拓扑结构
互连网络的基本组成包括节点（如CPU核心、内存控制器）、链路（物理连接介质）和路由器/交换机（负责数据转发），为了平衡延迟、带宽和成本，网络通常采用特定的拓扑结构。
| 拓扑类型 | 描述 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 总线型 | 所有节点共享一条通信信道 | 结构简单，成本低 | 带宽竞争严重，扩展性差 | 早期单处理器系统 |
| 环形 | 节点连接成闭合环路 | 布线简单，确定性延迟 | 单点故障影响大，扩展受限 | 某些片上网络（NoC） |
| 网格/环面 | 节点排列成二维或三维网格 | 可扩展性强，路径多样 | 直径随节点数增加而增大 | 多核处理器片上互连 |
| 超立方体 | 节点按二进制编码连接 | 低直径，高对称性 | 连接数随维度指数增长 | 早期超级计算机 |
| 胖树（Fat Tree） | 层级式结构，靠近根部的链路更宽 | 高聚合带宽，无阻塞 | 硬件成本高，布线复杂 | 数据中心 InfiniBand/RoCE |
| 随机图 | 节点间随机连接少量链路 | 容错性好，直径小 | 设计复杂，难以预测性能 | 特定高性能计算集群 |
数据通信机制
在互连网络中,数据以数据包（Packet）的形式传输，一个数据包通常包含头部（Header）、负载（Payload）和尾部（Trailer），头部包含目标地址、序列号和控制信息；负载是实际传输的数据；尾部用于错误检测。
1 交换技术
- 存储转发（Store-and-Forward）：路由器接收整个数据包并检查错误后，再转发到下一个节点，优点是可靠性高，缺点是延迟较大。
- 直通交换（Cut-Through）：路由器在接收到数据包头部（包含目标地址）后立即开始转发，无需等待整个包到达，优点是延迟低，缺点是可能转发错误数据。
- 无阻塞交换（Non-blocking）：网络设计确保任意输入端口到任意输出端口同时通信时不会发生冲突，通常用于高端交换机。
2 路由算法
路由算法决定数据包从源到目的地的路径。
- 静态路由：路径在编译或启动时固定，实现简单但缺乏灵活性。
- 动态路由：根据网络负载、链路状态实时调整路径，如最小跳数路由、自适应路由。
- 虚拟通道（Virtual Channels）：通过在物理链路上划分多个逻辑通道，减少死锁和阻塞，提高吞吐量。
关键性能指标
评估互连网络性能的主要指标包括：
- 延迟（Latency）：数据包从源节点发出到被目的节点接收所需的时间，包括传播延迟、传输延迟、排队延迟和处理延迟。
- 带宽（Bandwidth）：单位时间内网络能够传输的数据量，通常以 Gbps 或 TB/s 表示。
- 吞吐量（Throughput）：实际成功传输的数据速率，受限于网络拥塞和错误重传。
- 可扩展性（Scalability）：随着节点数量增加，网络性能下降的程度，理想的网络应具有线性或接近线性的可扩展性。
- 容错性（Fault Tolerance）：在网络部分链路或节点故障时，仍能维持通信的能力。
现代互连网络标准与技术
随着应用需求的变化,互连技术也在不断演进：
- 片上网络（NoC, Network-on-Chip）：用于多核处理器内部，替代传统总线，采用分组交换、分布式路由，解决信号延迟和功耗问题。
- InfiniBand (IB)：高性能计算和数据中心主流技术，提供极低延迟和高带宽，支持远程直接内存访问（RDMA）。
- Ethernet (RoCE/iWARP)：基于以太网的 RDMA 技术，利用现有以太网基础设施实现高性能互连，成本较低。
- CXL (Compute Express Link)：新兴标准，允许 CPU、GPU 和加速器之间共享内存，打破传统 PCIe 的带宽瓶颈，实现内存池化。
挑战与未来趋势
- 功耗与散热：随着数据速率提升，互连链路的功耗成为瓶颈，需采用更高效的编码和调制技术。
- 光互连：在芯片间和板级采用光信号传输，解决电信号的带宽和延迟限制，是未来数据中心互连的重要方向。
- 异构集成：支持不同架构（CPU、GPU、AI 加速器）的高效互连，CXL 和 UCIe（Universal Chiplet Interconnect Express）是典型代表。
- 软件定义互连：通过软件灵活配置网络路径和资源，适应动态变化的工作负载。
相关问题与解答
问题 1：为什么在现代多核处理器中，传统总线互连逐渐被片上网络（NoC）取代？
解答：
传统总线互连采用共享信道机制，所有核心竞争同一带宽，随着核心数量增加，总线成为性能瓶颈，主要问题包括：
- 带宽竞争：多个核心同时访问内存或外设时，总线利用率饱和，导致延迟急剧上升。
- 信号完整性：长距离并行总线易受电磁干扰，时钟同步困难，限制了频率提升。
- 可扩展性差：每增加一个核心，总线负载加重，系统复杂度呈指数增长。
相比之下,NoC 采用分组交换和分布式路由，每个核心通过独立链路连接到路由器，支持并行通信，NoC 具有更好的可扩展性、更低的延迟和更高的能效，适合大规模集成。
问题 2：RDMA（远程直接内存访问）技术如何提升互连网络性能？它与传统 TCP/IP 网络有何不同？
解答：
RDMA 允许一台计算机直接从另一台计算机的内存中读取或写入数据，而无需操作系统内核参与，其优势在于：
- 零拷贝（Zero-Copy）：数据直接从应用内存到网络适配器，避免内核缓冲区的多次拷贝，降低 CPU 负载。
- 低延迟：绕过操作系统网络栈（TCP/IP），减少上下文切换和处理开销，实现微秒级延迟。
- 高吞吐量：CPU 不参与数据传输，可专注于计算任务，提升整体系统效率。
与传统 TCP/IP 网络相比，RDMA 依赖专用硬件（如 InfiniBand 适配器或支持 RoCE 的网卡）和特定协议（如 IB 协议或 UDP 上的 RDMA），而 TCP/IP 依赖通用以太网和软件栈处理，RDMA 更适合高性能计算、分布式存储和 AI 训练等对延迟和带宽敏感的场景。
