如何根据图像进行三维建模？图像转三维建模软件推荐
基于图像进行三维建模,通常被称为摄影测量（Photogrammetry）或从图像重建三维模型（Structure from Motion, SfM），这项技术通过计算机视觉算法，从二维图像序列中提取深度信息、几何结构和纹理，从而生成高精度的三维数字模型，以下是该技术的详细流程、核心原理及关键步骤说明。
图像采集与预处理
高质量的输入数据是成功建模的基础,采集阶段需要遵循特定的几何和光照原则，以确保算法能够准确匹配特征点。
| 采集要素 | 具体要求与建议 |
|---|---|
| 图像数量 | 通常建议拍摄 50-200 张以上图像，具体取决于物体复杂度，重叠率需保持在 60%-80% 之间。 |
| 拍摄角度 | 需围绕物体进行全方位拍摄，包括俯视、平视和仰视，避免单一视角导致的盲区。 |
| 光照条件 | 光线应均匀柔和，避免强烈阴影或高光反射，自然光下的阴天或人工柔光箱是理想选择。 |
| 相机设置 | 使用固定焦距镜头，关闭自动对焦和自动白平衡，保持曝光一致，以利于后续特征匹配。 |
| 背景处理 | 背景应尽量简单、纹理丰富且与主体对比明显，或使用纯色背景以便后期分割。 |
在采集完成后,进入预处理阶段，这一步骤包括图像去噪、畸变校正以及背景分割，如果图像中存在相机镜头畸变（如广角镜头产生的桶形畸变），必须通过相机标定参数进行校正，否则会导致重建出的几何结构发生扭曲。
特征提取与匹配
这是从二维图像推导三维空间关系的核心环节,计算机视觉算法首先检测图像中的关键点（Keypoints），如角点、边缘或特定纹理区域，常用的特征描述子包括 SIFT（尺度不变特征变换）、SURF（加速稳健特征）或 ORB（基于方向的快速特征）。
算法会在不同视角的图像之间寻找相同的特征点,物体左上角的一个特定纹理点，可能在正面图、左侧面和顶面图中都有出现，通过匹配这些跨图像的特征点，系统建立起图像之间的对应关系，这一过程依赖于特征点的唯一性和稳定性，因此图像中需要有足够的纹理细节；对于光滑无纹理的表面（如白墙或镜面），匹配难度会显著增加，往往需要人工添加标记点或后期修补。

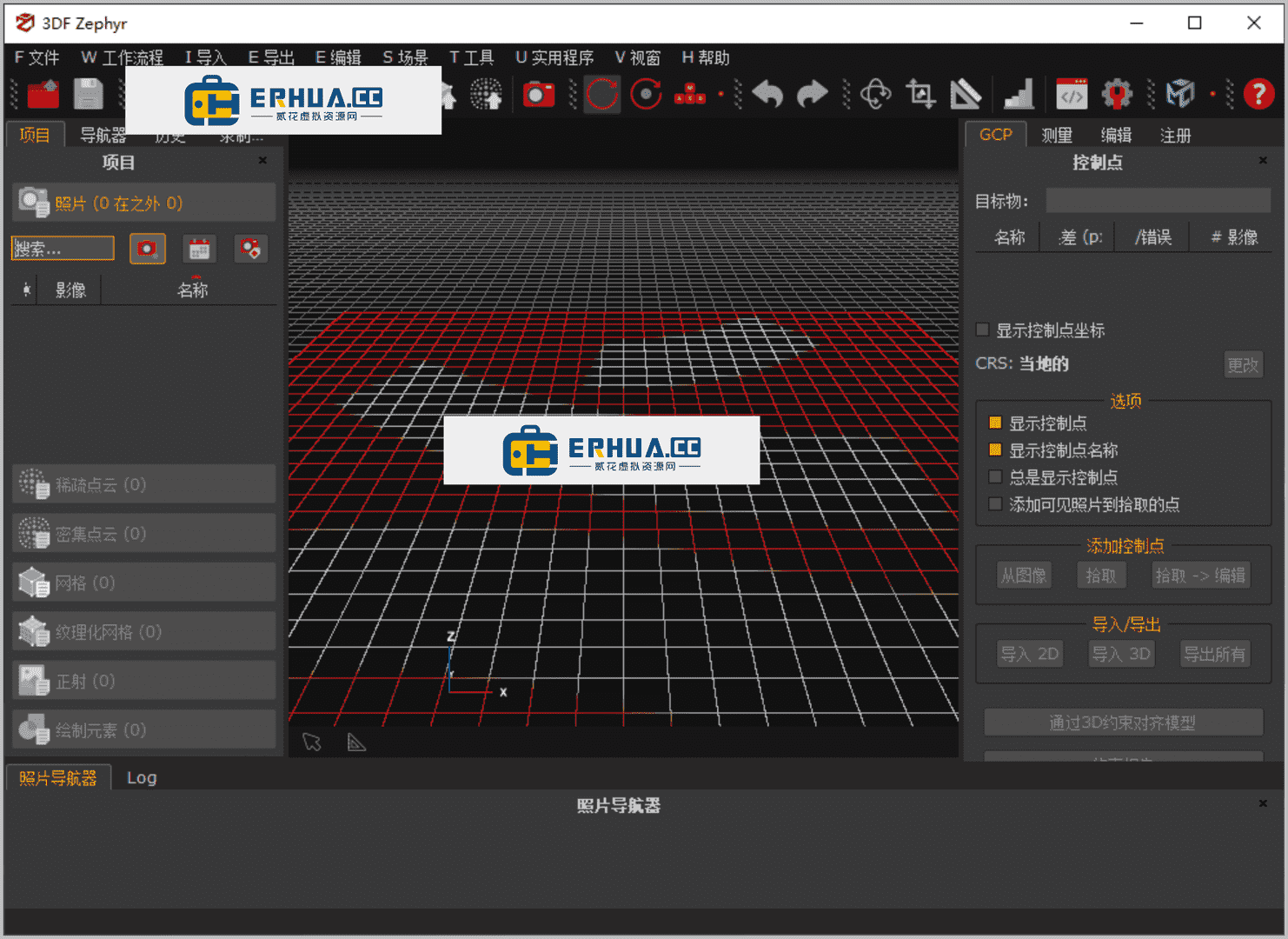

稀疏点云重建（SfM）
基于匹配好的特征点,系统利用三角测量原理计算相机在三维空间中的位置（外参）以及相机内部的光学参数（内参），这一过程被称为运动恢复结构（Structure from Motion, SfM）。
SfM 算法通过迭代优化，最小化重投影误差，即让计算出的三维点在投影回二维图像时，尽可能准确地落在原始图像的特征点位置上，这一阶段生成一个“稀疏点云”（Sparse Point Cloud），其中包含了场景中大量三维坐标点以及相机的精确位姿，虽然此时的点云密度较低，但它已经构建了场景的基本几何骨架和相机轨迹。
密集点云生成与网格化
在获得稀疏点云和相机位姿后,下一步是生成“密集点云”（Dense Point Cloud），算法利用多视图立体视觉（Multi-View Stereo, MVS）技术，对每一对图像进行像素级的匹配，计算出每个像素的深度值。
生成的密集点云包含了数百万甚至数十亿个三维点,详细描述了物体表面的微观几何形状，随后，通过泊松重建（Poisson Reconstruction）或移动球体法（Moving Least Squares, MLS）等算法，将这些离散的点连接成连续的三角形网格（Mesh），这一步将点云转化为具有拓扑结构的表面模型，形成了三维模型的几何基础。
纹理映射与模型优化
几何网格生成后,需要为其赋予颜色和材质，这一过程称为纹理映射，算法将原始图像中的像素颜色投影到三维网格的三角面上，为了减少接缝和失真，通常会进行纹理图集（Texture Atlas）的生成和优化。
模型需要进行后处理优化：
- 网格简化：减少多边形数量，降低模型文件大小，便于实时渲染。
- 法线平滑：消除表面噪点，使模型外观更加自然。
- 孔洞填充：修复因遮挡或数据缺失导致的模型表面空洞。
- 格式导出：最终导出为 OBJ、FBX、GLTF 或 STL 等通用格式，以便在 Blender、Unity、Unreal Engine 等软件中使用。
技术局限性与挑战
尽管基于图像的三维建模技术日益成熟,但仍存在若干局限性：
- 反射与透明表面：镜面反射、玻璃或透明物体难以提取稳定的特征点，导致重建失败或出现伪影。
- 动态场景：该技术假设场景是静态的，移动物体或变化光照会导致匹配错误。
- 计算资源需求：处理高分辨率图像和大规模场景需要强大的 GPU 算力和大量内存。
- 尺度问题：除非图像中包含已知尺寸的参考物，否则重建模型的绝对尺度是不确定的，仅能保持相对比例。
相关问题与解答
问题 1：为什么在拍摄用于三维建模的图像时，通常建议关闭相机的自动对焦和自动白平衡？
解答：
关闭自动对焦和自动白平衡是为了保证数据的一致性，自动对焦可能导致不同图像中景深和清晰度不一致，使得特征点提取困难；自动白平衡会导致不同图像之间的色彩平衡发生变化，造成纹理映射时出现明显的色差和拼接痕迹，固定这些参数可以确保所有输入图像在几何和色彩上具有高度的一致性，从而提高特征匹配的准确率和最终模型的视觉质量。
问题 2：对于表面光滑、缺乏纹理的物体（如白色陶瓷杯），基于图像的三维建模会遇到什么主要问题？有哪些解决方案？
解答：
主要问题是特征点匹配失败，由于光滑表面缺乏独特的纹理细节，算法难以在不同视角的图像中找到对应的特征点，导致无法计算深度和生成几何结构，解决方案包括：
- 喷洒显影剂：在物体表面喷洒一层薄薄的哑光粉末（如玉米淀粉或专用显影喷雾），增加表面纹理，建模完成后易于清理。
- 添加标记点：在物体表面粘贴少量高对比度的标记点，辅助算法进行位姿估计和配准。
- 使用结构光或激光扫描仪：对于此类物体，主动式三维扫描技术（如结构光扫描仪）比被动式摄影测量更有效，因为它们不依赖环境纹理，而是通过投射已知图案来测量深度。
