工业废水竖流式二沉池怎么设计计算？二沉池设计参数与计算步骤

工业废水竖流式二沉池的设计计算是污水处理工艺中至关重要的一环，其核心目标在于确保活性污泥或生物膜法处理后混合液中的悬浮固体能够高效、稳定地分离，从而保证出水水质的达标排放，竖流式沉淀池因其结构紧凑、排泥方便且对冲击负荷具有一定的缓冲能力，在中小型工业废水处理站中应用广泛，工业废水成分复杂，可能含有高浓度的油脂、重金属或难降解有机物,这使得其设计计算相较于市政污水更为严谨和复杂。

设计计算的基础在于确定处理水量与设计流量，设计流量通常包括平均日流量、最大日流量以及最大时流量，在竖流式二沉池的设计中，必须依据最大时流量进行校核，以确保在高峰时段沉淀池仍能保持有效的固液分离效果，还需考虑工业废水的水质特性，如污泥指数（SVI）、污泥浓度（MLSS）等参数,这些参数直接影响沉淀池的表面负荷率和固体负荷率。

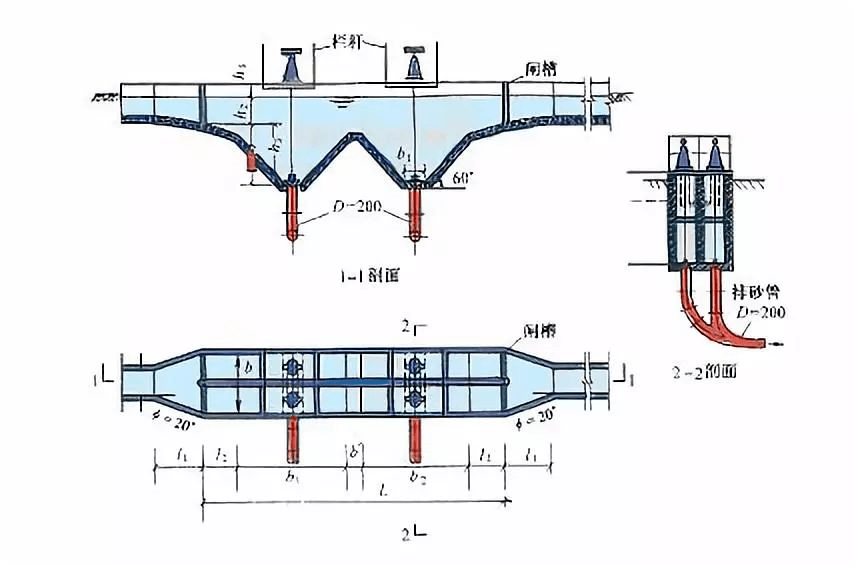

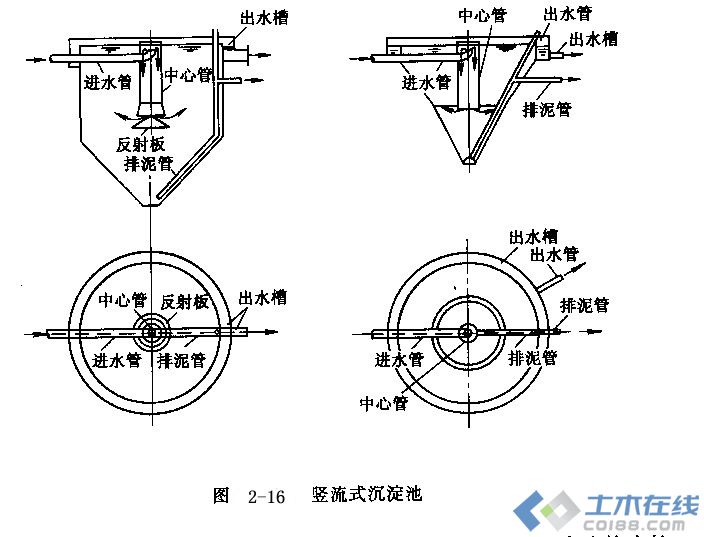

接下来是沉淀池几何尺寸的计算，竖流式沉淀池主要由中心管、沉淀区、缓冲层和污泥斗组成，中心管的直径和流速是关键参数，中心管流速一般控制在20-30mm/s，以防止水流扰动影响沉淀效果，沉淀区的面积则根据表面水力负荷率确定，对于工业废水，表面负荷率通常取值在1.0-1.5 m³/(m²·h)之间，具体数值需根据污泥性质调整，沉淀池的有效水深一般控制在2.5-4.0米，过深会增加建设成本,过浅则不利于污泥沉降。

在计算沉淀池直径时，需结合设计流量和表面负荷率进行推导，假设设计流量为Q，表面负荷率为q，则沉淀池表面积A=Q/q，根据面积公式A=πD²/4，可求得池径D，需校核池径与有效水深的比值，通常建议池径与有效水深之比在3-5之间，以保证水流分布均匀，若计算出的池径过大，可考虑采用多池并联的方式,以提高运行灵活性和维护便利性。

污泥斗的设计同样不可忽视，污泥斗的角度通常大于污泥的自然休止角，一般取55°-60°，以确保污泥能够顺利滑入排泥管，污泥斗的容积需根据污泥产量和排泥周期计算，假设每日产生的湿污泥量为V_s，排泥周期为T天，则污泥斗容积V=V_s×T×K，其中K为安全系数，通常取1.2-1.5，还需设置排泥管，其直径应根据排泥量和流速确定，一般排泥管流速不小于0.7m/s,以防止污泥在管内沉积堵塞。

缓冲层的作用是防止已沉下的污泥被上升水流带走，其高度一般取0.3-0.5米，在工业废水中，若存在易上浮物质，缓冲层高度可适当增加，出水堰的设计也需精细计算，堰口负荷率应控制在较低水平，通常不超过2.9 L/(s·m)，以确保出水悬浮物浓度达标，出水堰周围需设置挡板或锯齿形堰口,以均匀收集出水并减少表面浮渣的影响。

为了更直观地展示设计计算过程,以下表格列出了某典型工业废水竖流式二沉池的设计参数示例：

在实际工程中，还需考虑温度对污水粘度的影响，低温环境下，污水粘度增加，污泥沉降速度减慢，设计时需适当降低表面负荷率或增加沉淀池容积，工业废水中若含有大量气泡，需设置脱气设施或在沉淀池前段增加脱气区，以避免气泡携带污泥上浮,影响沉淀效果。

维护与管理也是设计计算中需考虑的因素，竖流式二沉池的排泥系统应可靠，最好配备自动排泥装置，以减轻人工操作强度并提高排泥效率，应设置观察孔和取样口，便于日常监测沉淀效果和水质状况，在极端天气或设备故障时，应设有应急排放或旁通设施,确保系统安全运行。

工业废水竖流式二沉池的设计计算是一个系统工程，需综合考虑水量、水质、几何尺寸、水力条件及运行管理等多方面因素，通过精确的计算和合理的设计，可以确保沉淀池高效运行，为后续处理工序提供优质的出水,最终实现工业废水的稳定达标排放。

相关问答 FAQs

Q1: 竖流式二沉池在工业废水处理中相比平流式有哪些优缺点？

A1: 竖流式二沉池的优点在于占地面积小，结构紧凑，排泥方便且排泥管位于池底中心，利用静水压力排泥，能耗较低，其缺点是池深较大，施工难度相对较高，且对进水配水均匀性要求较高，若配水不均易造成短流，相比之下，平流式沉淀池施工简单，对冲击负荷适应性强，但占地面积大，排泥设备复杂，在用地紧张且水量波动不大的工业废水处理站中,竖流式更具优势。

Q2: 设计计算中，如何确定竖流式二沉池的中心管直径？

A2: 中心管直径的计算主要依据中心管内的上升流速，通常要求中心管流速控制在20-30mm/s之间，以避免水流过快扰动沉淀区，计算公式为：d = sqrt(4Q/(πv))，其中Q为设计流量（需转换为m³/s），v为中心管流速（m/s），计算出直径后，还需校核中心管与沉淀池壁之间的缝隙流速，一般要求缝隙流速不大于0.02m/s，以确保水流平稳进入沉淀区，若缝隙流速过大,可适当增大中心管直径或调整沉淀池直径。
