工业控制网络软件结构是怎样的？工业控制网络软件结构有哪些

工业控制网络软件结构是现代工业自动化体系的神经中枢，它不仅仅是代码的简单堆砌，而是一个融合了实时性、可靠性、安全性与可扩展性的复杂系统工程，随着工业4.0和智能制造的深入推进，传统的封闭、单一的控制架构正逐渐向开放、分布式、云边协同的现代化软件架构演进，深入理解这一结构，对于构建高效、稳定的工业控制系统至关重要。

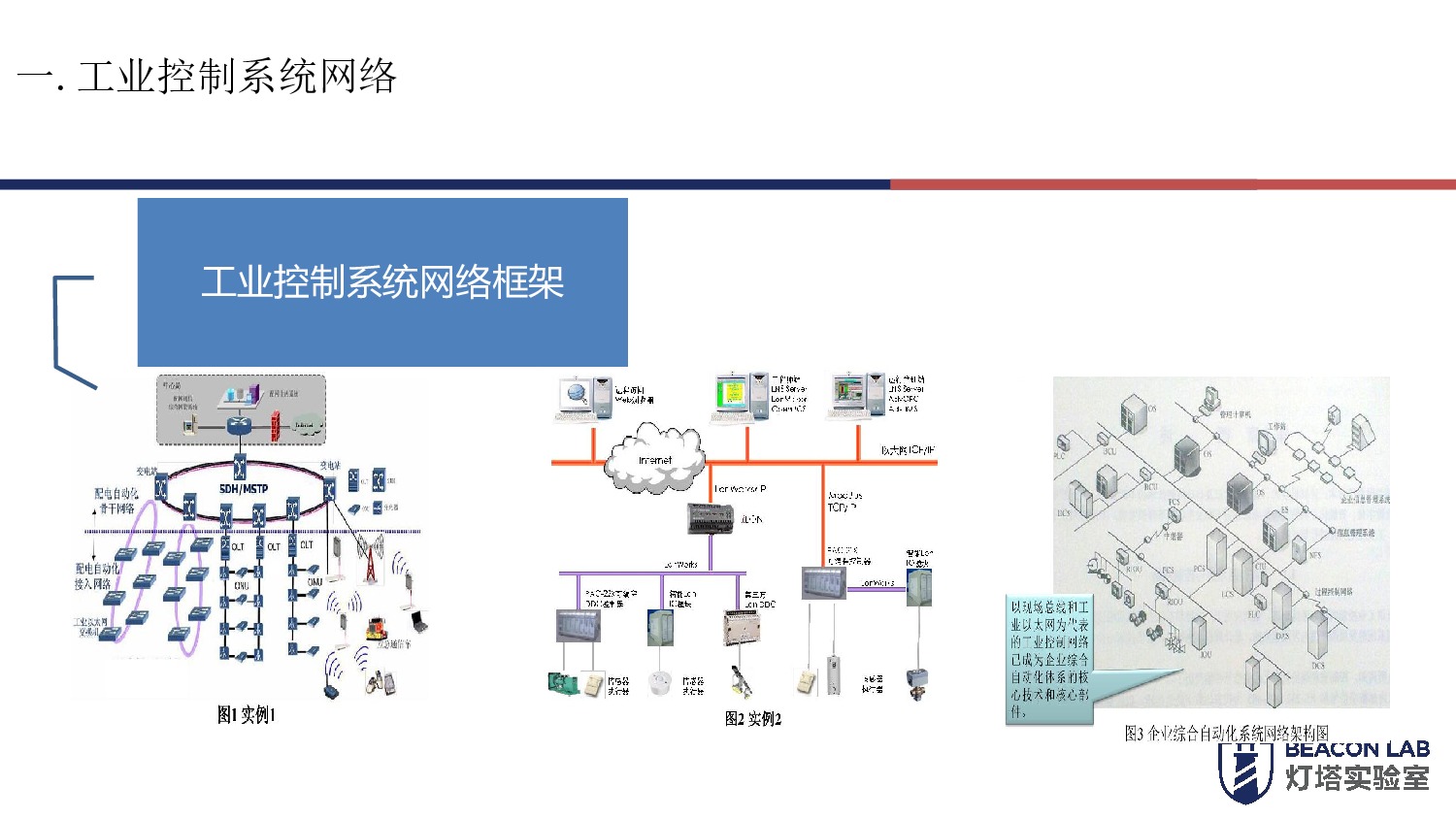

工业控制网络软件结构通常可以划分为多个层级，每一层都承担着特定的功能职责，并通过标准化的接口进行交互，最底层是硬件抽象层（HAL），它负责屏蔽不同品牌、不同型号PLC、DCS或传感器硬件的差异，为上层软件提供统一的设备驱动接口，这一层的核心挑战在于对硬件中断、内存映射以及底层通信协议的精准控制,确保数据采集的实时性和准确性。

在硬件抽象层之上，是操作系统层，在工业领域，实时操作系统（RTOS）占据主导地位，如VxWorks、QNX或定制化的Linux内核，RTOS的关键特性在于其确定性调度算法，能够保证关键任务在严格的时间限制内完成，从而避免由于系统负载波动导致的控制延迟，通用操作系统（如Windows IoT或标准Linux）也被广泛应用于人机界面（HMI）和上位机监控系统中,以提供丰富的图形交互功能和网络通信能力。

核心业务逻辑层是软件结构的灵魂，它包含了过程控制算法、逻辑运算、运动控制指令以及数据预处理功能，这一层通常采用模块化设计，便于功能的复用和维护，PID控制算法、模糊逻辑控制或高级过程控制（APC）算法均在此层实现，随着软件定义控制（SDC）理念的兴起，这一层正逐渐从固定的固件逻辑转向可动态加载的软件模块,极大地提升了系统的灵活性。

在网络通信层，工业控制网络依赖于多种现场总线协议和工业以太网协议，如PROFINET、EtherCAT、Modbus TCP、OPC UA等，软件结构在此层需要实现协议栈的高效解析与封装，确保数据在控制器、传感器、执行器以及上位机之间的高速、可靠传输，特别是对于时间敏感型网络（TSN）的支持，使得以太网能够具备实时控制能力,打破了传统现场总线在带宽和实时性上的局限。

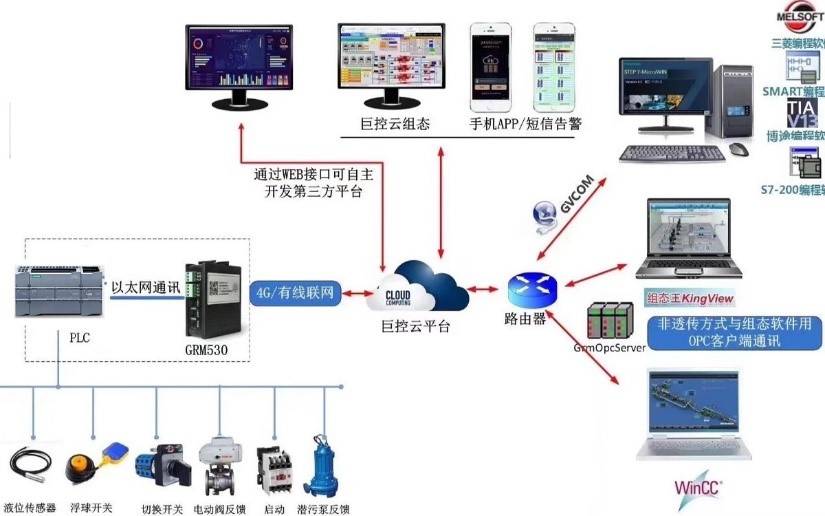

应用服务层则直接面向最终用户和业务需求，包括数据采集与监视控制（SCADA）、制造执行系统（MES）接口、数字孪生引擎以及远程运维平台，这一层不仅负责数据的可视化展示，还承担着数据分析、预测性维护以及生产优化等高价值任务，通过引入物联网（IoT）技术和云计算架构，工业控制网络软件结构正在从本地闭环控制向云端协同决策延伸，实现了从“自动化”到“智能化”的跨越。

为了更清晰地展示各层级的功能与特点,下表归纳了工业控制网络软件结构的主要组成部分：

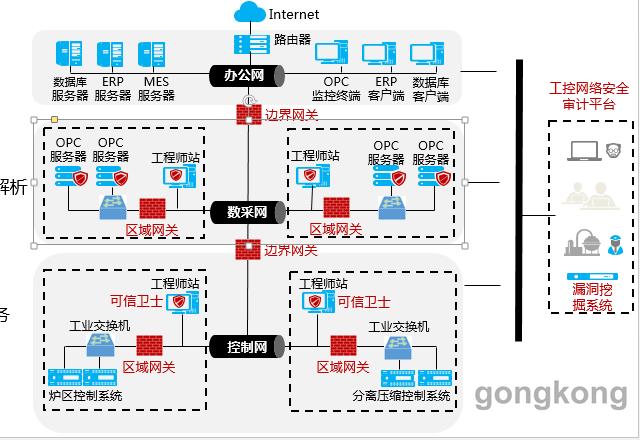

现代工业控制网络软件结构还面临着严峻的安全挑战，传统的“安全通过隔离”理念已不足以应对日益复杂的网络攻破，软件结构中必须集成纵深防御机制，包括身份认证、数据加密、入侵检测以及白名单机制，特别是在OT（运营技术）与IT（信息技术）融合的背景下,确保控制指令的完整性和机密性成为软件架构设计的重中之重。

工业控制网络软件结构是一个多层次、多维度、高度集成的复杂系统，它不仅在底层保证了控制的实时性与确定性，在中层实现了协议的互通与数据的标准化，更在上层支撑了智能化应用与云端协同，随着边缘计算、人工智能和5G技术的进一步融合，工业控制网络软件结构将变得更加智能、灵活和安全,为制造业的数字化转型提供坚实的基础支撑。

相关问答 FAQs

Q1: 为什么工业控制网络中常使用实时操作系统（RTOS）而不是通用操作系统（如Windows）？

A1: 工业控制对时间的确定性要求极高，即系统必须在严格规定的时间内响应外部事件并执行控制指令，实时操作系统（RTOS）采用优先级抢占式调度算法，能够确保高优先级的关键任务（如紧急停机、高速运动控制）在任何情况下都能被立即执行，不受后台任务或非关键任务的干扰，相比之下，通用操作系统（如Windows）为了追求多任务处理的公平性和吞吐量，其调度算法具有不确定性，可能导致关键控制指令出现不可预测的延迟，这在高速、高精度的工业生产中是绝对不可接受的，在底层控制环节,RTOS是首选。

Q2: OPC UA协议在工业控制网络软件结构中扮演什么角色？

A2: OPC UA（Open Platform Communications Unified Architecture）在工业控制网络中扮演着“通用语言”和“信息桥梁”的角色，传统的工业通信协议往往局限于特定厂商或特定类型的设备，导致不同品牌设备间的数据孤岛问题，OPC UA不仅提供了跨平台、跨语言的通信能力，还内置了丰富的信息建模能力，能够描述设备、过程变量以及复杂的数据结构，在软件结构中，OPC UA位于网络通信层与应用服务层之间，它使得底层控制数据能够以标准化的方式向上位机、MES系统甚至云端平台透明传输，极大地促进了OT与IT的融合,实现了数据的无缝集成与互操作性。
