甘特图计划与实际如何对比？js实现进度偏差分析

在Web前端开发中,实现甘特图（Gantt Chart）的计划与实际进度对比，核心在于利用JavaScript处理时间数据、计算进度百分比，并通过Canvas或SVG进行可视化渲染，以下将详细阐述实现逻辑、数据结构设计、核心算法及可视化方案。

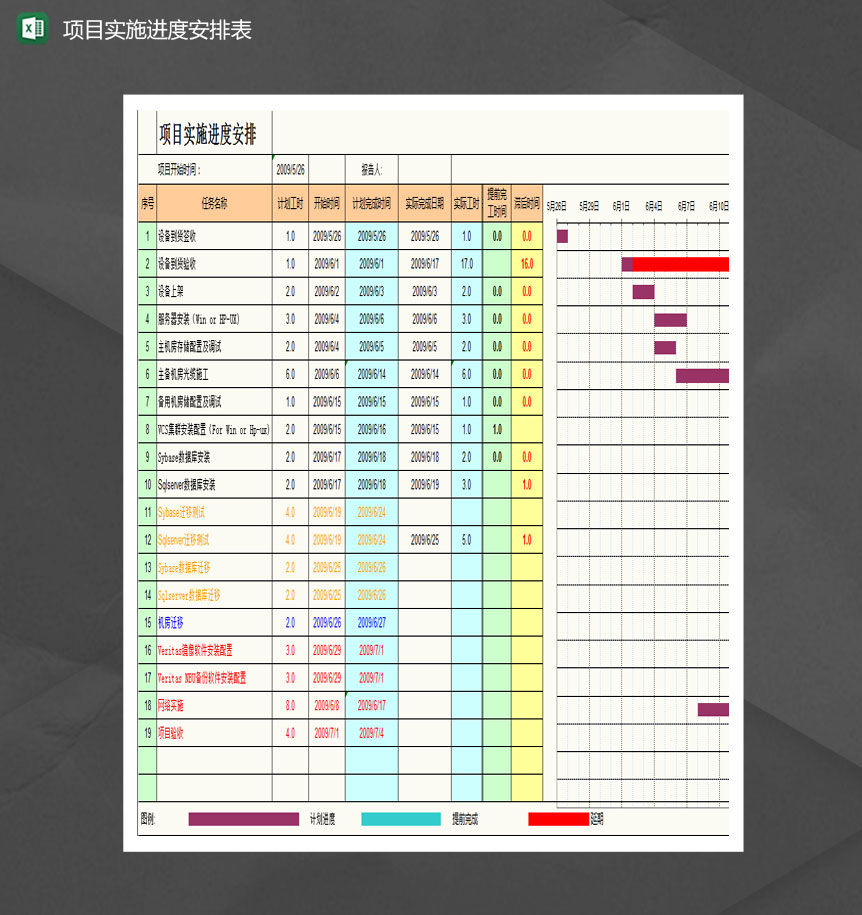

数据结构设计

为了清晰地区分“计划”与“实际”，数据模型需要包含两个维度的时间信息，通常采用扁平化的任务列表结构，每个任务对象包含基础信息、计划时间区间和实际时间区间。

核心计算逻辑

在渲染之前,必须对原始数据进行清洗和计算，以确定每个任务在时间轴上的位置、长度以及进度条的覆盖范围。

1. 时间轴基准确定：

   找出所有任务中最早的planStart和最晚的actualEnd（或planEnd），以此确定甘特图的时间轴起始点（Min Time）和结束点（Max Time）。



2. 进度计算算法：

   对于每个任务，需要计算两个关键指标：

   • 计划进度条长度：基于planStart和planEnd计算。
   • 实际进度条长度：基于actualStart和当前时间（若未结束）或actualEnd计算。
   • 重叠区域：用于高亮显示延误或提前的部分。
   function calculateTaskMetrics(task, timelineStart, timelineEnd) { const totalDuration = timelineEnd timelineStart; // 计划部分 const planStartOffset = task.planStart timelineStart; const planDuration = task.planEnd task.planStart; // 实际部分 let actualStartOffset = 0; let actualDuration = 0; if (task.actualStart) { actualStartOffset = task.actualStart timelineStart; const currentActualEnd = task.actualEnd || new Date(); // 进行中取当前时间 actualDuration = currentActualEnd task.actualStart; } return { plan: { left: (planStartOffset / totalDuration) 100 + '%', width: (planDuration / totalDuration) 100 + '%' }, actual: { left: (actualStartOffset / totalDuration) 100 + '%', width: (actualDuration / totalDuration) 100 + '%' }, isDelayed: task.actualStart > task.planStart, // 是否延误 isAhead: task.actualStart < task.planStart // 是否提前 }; }

可视化实现方案

目前主流的JS甘特图实现方式主要有两种：基于DOM的HTML/CSS方案（适合轻量级、交互简单）和基于Canvas/SVG的方案（适合大数据量、高性能）。

基于HTML/CSS的轻量级实现

这种方法利用Flexbox或绝对定位来绘制条形图,优点是开发速度快，易于添加Tooltip和点击事件；缺点是当任务数量超过数百个时，DOM节点过多会导致性能下降。

实现步骤：

1. 创建一个容器,设置水平滚动条。
2. 左侧固定列显示任务名称。
3. 右侧时间轴区域使用绝对定位绘制背景网格（天/周/月）。
4. 每个任务行内,使用两个div分别代表计划条（灰色半透明）和实际条（彩色实心）。

<div class="gantt-row"> <div class="task-name">任务A</div> <div class="timeline-area"> <!-计划条 --> <div class="bar plan-bar" style="left: 10%; width: 20%;"></div> <!-实际条 --> <div class="bar actual-bar" style="left: 12%; width: 15%;"></div> </div> </div>

基于Canvas的高性能实现

对于大型项目,使用HTML5 Canvas API绘制，需要手动处理坐标映射、抗锯齿、缩放和平移逻辑。

核心绘制逻辑：

1. 坐标映射函数：将日期对象转换为Canvas上的X轴像素坐标。 function dateToX(date, timelineStart, pixelsPerDay) { const daysDiff = (date timelineStart) / (1000 60 60 24); return daysDiff pixelsPerDay; }
2. 绘制循环：遍历任务数组，先绘制背景网格，再绘制计划矩形，最后绘制实际矩形。
3. 交互处理：监听mousemove事件，通过计算鼠标坐标反推对应的日期，实现悬停提示。

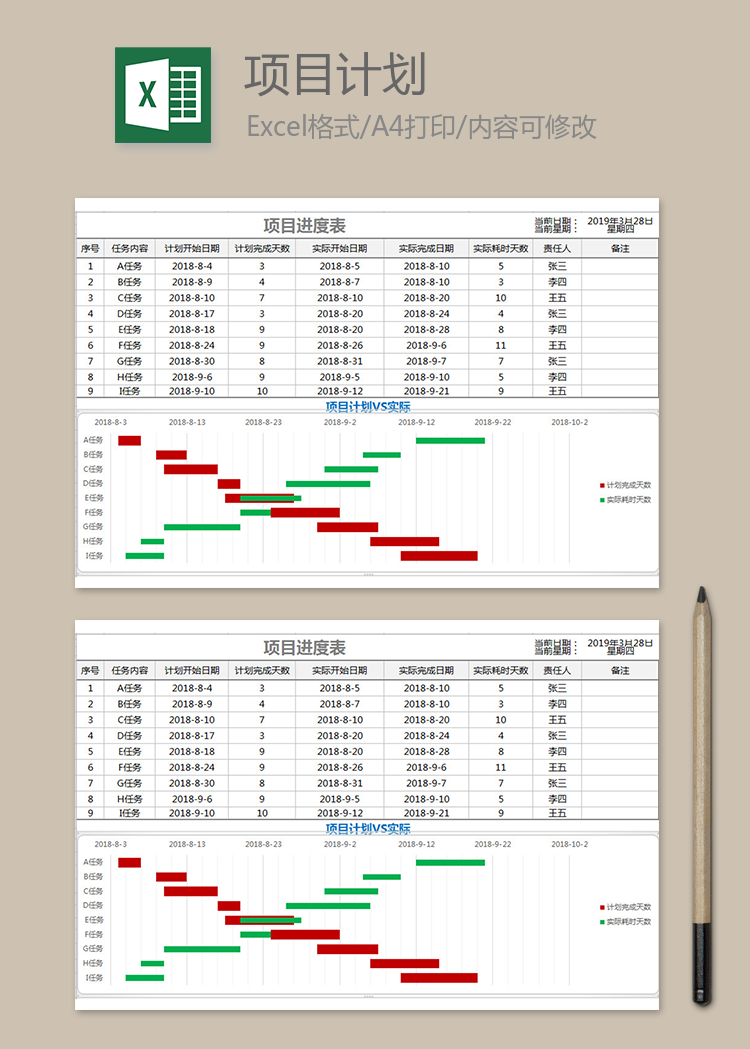

对比视觉优化建议

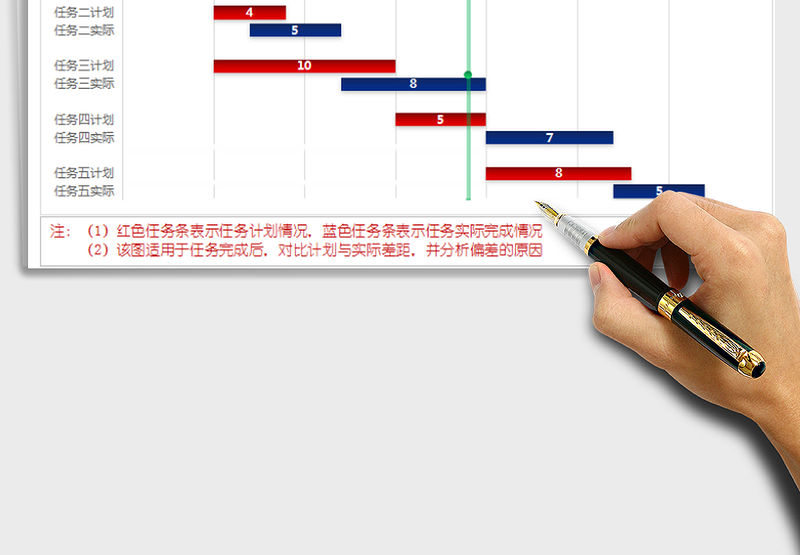

为了直观展示计划与实际的差异,建议在视觉上进行区分：

• 颜色编码：计划条使用浅灰色或虚线边框；实际条使用蓝色或绿色。
• 状态标识：
  • 若实际开始时间晚于计划开始时间,实际条左侧可添加红色警示标记。
  • 若实际进度条长度超过计划条长度,表示提前完成。

• 进度百分比标签：在实际条内部或上方显示具体的完成百分比数字。

常见问题与解答

问题1：如何处理跨月或跨年导致的甘特图时间轴刻度显示混乱？

解答：

时间轴刻度的生成不应硬编码，而应基于时间间隔动态计算，建议实现一个generateTimelineTicks函数，根据当前视图的缩放级别（Zoom Level）决定刻度单位（天、周、月、年）。

• 如果视图范围小于7天,刻度为天。
• 如果视图范围在1个月到1年之间,刻度为周或月。
• 如果视图范围超过1年,刻度为年。

  在绘制时，使用Date对象的getMonth()、getFullYear()等方法判断是否跨月/年，如果是，则在刻度线上添加月份或年份的标签，并绘制垂直分割线以区分不同月份。

问题2：当实际进度数据为空（即任务尚未开始或进行中）时，如何正确渲染甘特图？

解答：

需要引入“当前时间点”作为动态参考。

• 未开始任务：actualStart和actualEnd均为空，此时只渲染计划条，实际条不渲染或渲染为不可见状态。
• 进行中任务：actualStart有值，actualEnd为空，此时实际条的结束位置应动态绑定到“当前系统时间”，在渲染循环中，如果检测到actualEnd为空，则使用new Date()作为结束时间计算宽度。
• 实时更新：为了体现“进行中”的动态效果，可以设置一个定时器或使用requestAnimationFrame，每隔一定时间（如1分钟）重新计算进行中任务的实际条宽度并刷新Canvas或DOM，从而直观展示时间推移对进度的影响。
