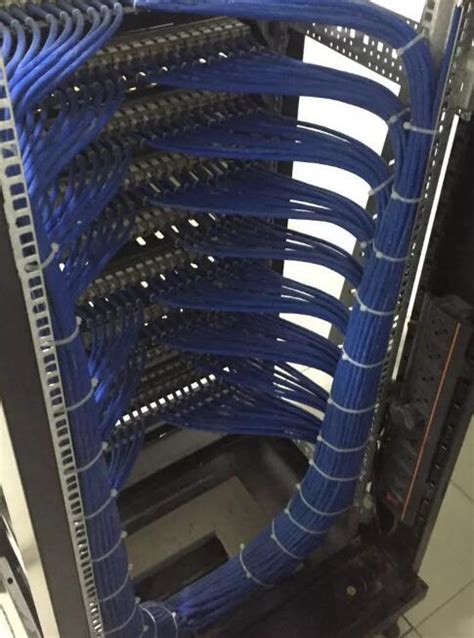

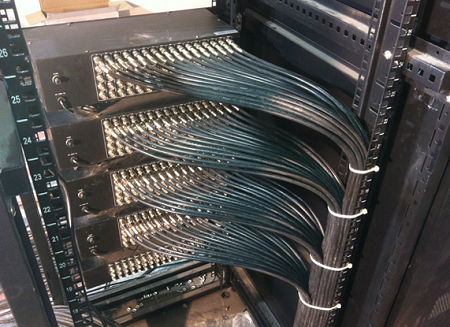

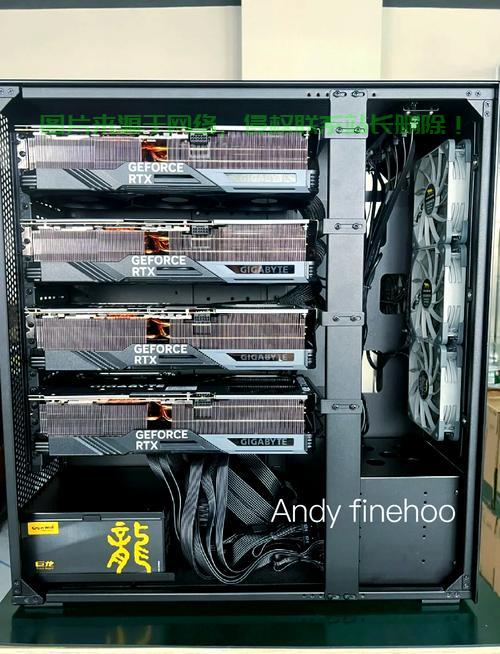

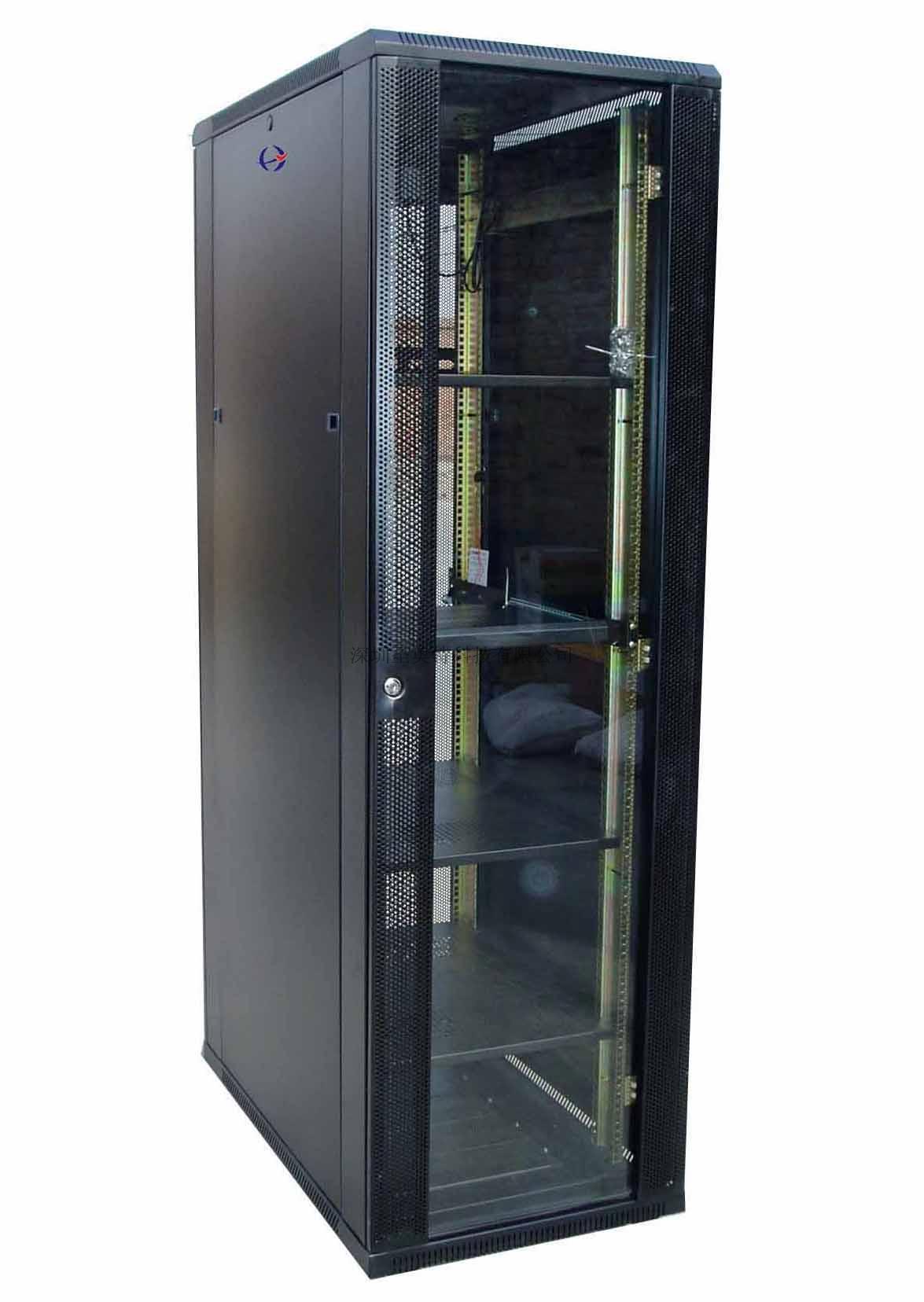

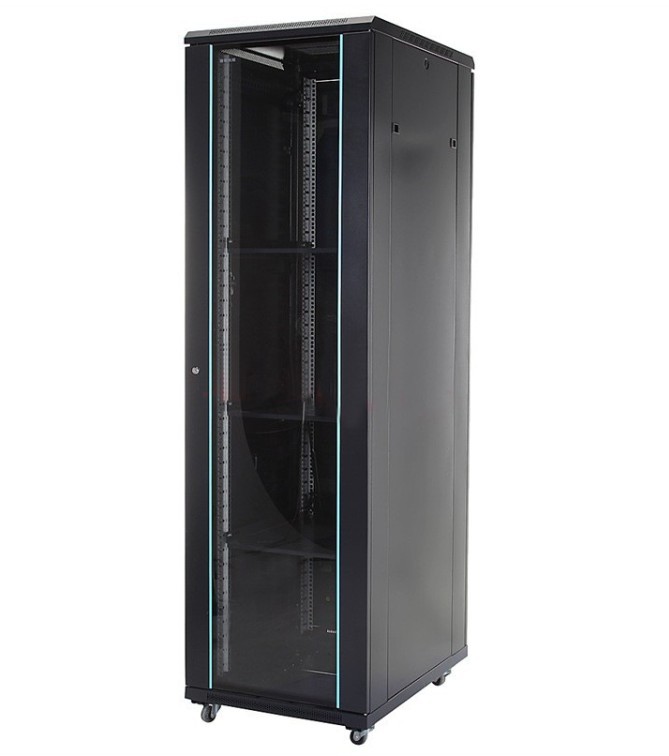

服务器机柜理线
器 机柜 理线需规划路径，按强弱电分区，用扎带等固定线缆，标签标识清晰，避免缠绕打结，保障散热与运维便利
前期规划与准备
（一）需求评估
- 设备清单梳理：明确服务器、交换机、存储设备等的数量、型号及端口类型（如RJ45网线接口、光纤口），统计所需线缆总量，若部署10台双网口服务器+2台核心交换机，预计需20根六类网线+若干光纤跳线。
- 布局设计：根据机柜空间划分区域（强电区/弱电区）、预留散热通道，绘制三维示意图标注每台设备的安装位置及线缆走向路径，建议采用“上走线”模式避免压迫底部冷风循环。
（二）工具材料准备
| 类别 | 具体物品 | 用途说明 |
|---|---|---|
| 理线器具 | 理线架、扎带、魔术贴绑带 | 固定主干线缆与分支线路 |
| 标识系统 | 防水标签打印机+PVC不干胶标签 | 标注源端/目的端IP地址或端口号 |
| 辅助配件 | 理线梳、尖嘴钳、测线仪 | 整理紊乱线束并检测通断性 |
| 安全防护 | 绝缘手套、防静电腕带 | 防止触电及静电损坏元器件 |
实施步骤详解
（一）基础架构搭建
- 垂直主干道建立
使用金属桥架或PVC线槽沿机柜背部竖直安装，作为所有线缆的总通道，优先布置电源线于右侧（符合EMC规范），数据线居中,控制线在左侧。
- 水平分配层设置
在每层U空间前端加装横向理线板，将来自上方主干的线缆按设备对应关系分叉至各节点，第12U位置的交换机需连接下方第8U服务器时,应在该层级做过渡衔接。
（二）精细化整理技巧
| 场景 | 操作要点 | 示例图示参考方向 |
|---|---|---|
| 冗余长度处理 | 保留≤30cm余量后反折固定 | 正确：自然弯曲半径＞5cm |
| 同类线缆附带 | 同颜色扎带每15cm间距螺旋缠绕 | 错误：过紧导致信号衰减 |
| 交叉跨越管理 | 强弱电线缆垂直交叉角度≥90° | 工具：直角转接头适配 |
| 热插拔保护 | ODF架内光纤弯曲半径保持≥30mm | ️注意：避免过度弯折损耗光功率 |

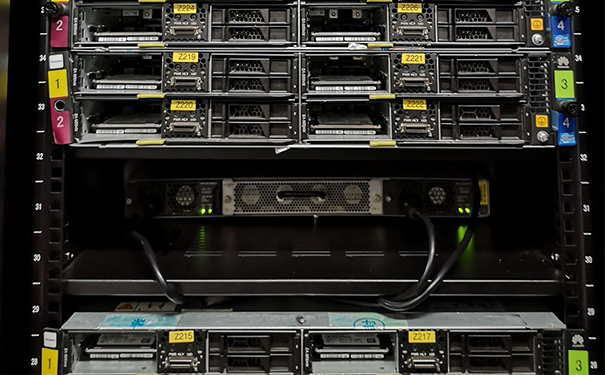

（三）标准化标识体系
采用两级标签制度：一级标签注明机房编号+机柜序号（如DC01-CAbinet03）；二级标签精确到端口级别（例：GE0/1→业务网段VLAN10）,推荐使用条形码扫描枪进行数字化管理。
测试验证标准
| 检测项目 | 合格指标 | 不合格后果 |
|---|---|---|
| 插损测试 | Cat6A线缆≤2.5dB@500MHz | 丢包率上升影响服务质量 |
| 串扰比余量 | NEXT≥40dB | 相邻端口间数据窃听风险 |
| 应力应变测试 | 施加5N拉力无接触不良现象 | 长期振动导致连接松动 |
| 温升监控 | 线缆表面温度＜环境温度+15℃ | 加速绝缘老化引发火灾隐患 |
常见问题与解答
Q1：如何处理已投入使用的老机房线缆改造？
A：采取“分区割接法”，每次仅迁移一个子网内的设备，利用现有闲置端口做临时回退通道，建议先部署临时配线架作为过渡平台,确保业务不间断运行。
Q2：高密度部署时如何保证空气流通？
A：遵循“冷热通道隔离”原则，通过盲板封堵未使用的前面板开口，配合轴流风机强制形成从前向后的单向气流，实测数据显示，合理布局可使设备进风温度降低4~7℃。
Q3：光纤与铜缆混用时需要注意什么？
A：必须分开敷设且保持≥10cm间距，因为铜缆会产生电磁干扰影响多模光纤传输性能，若必须并行,应选用双层屏蔽结构的复合缆并接地处理。
Q4：动态环境下如何防止线缆脱落？
A：对于频繁移动的设备（如测试机柜），推荐使用自锁式水晶头+卡扣式理线器组合方案，定期检查锁紧机构可靠性，必要时增加
