互联网网关设备协议干啥用的
互联网网关设备（Internet Gateway Device, IGD）协议，通常指的是基于 UPnP（通用即插即用）标准中的 NAT-PMP（网络地址转换协议端口映射）或 PCP（端口控制协议）以及更广泛的 UPnP IGD 规范，它的核心使命是解决家庭或小型办公网络中，外部网络如何安全、自动地访问内部私有网络中的特定设备或服务的问题。
核心功能：打破内外网络的“隔离墙”

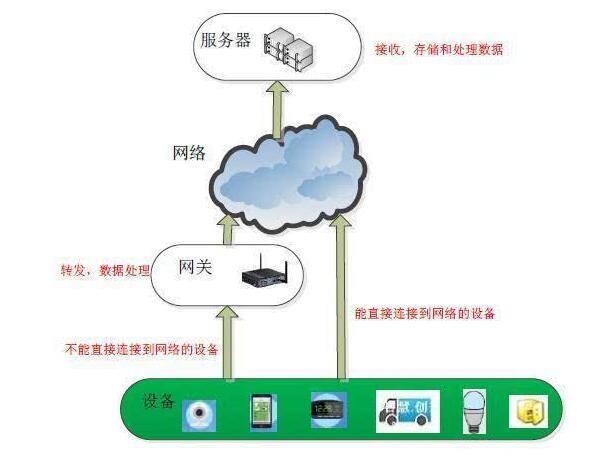

在典型的家庭网络架构中，路由器充当着互联网网关的角色，它拥有唯一的公网 IP 地址，而内部连接的设备（如电脑、手机、NAS、摄像头）则拥有私有的 IP 地址（如 192.168.1.x），出于安全考虑,路由器默认会阻止所有来自外部的主动连接请求。
IGD 协议的作用就是让内部设备能够“告诉”路由器：“请允许外部流量通过端口 XXX 转发到我的内部 IP 地址 YYY。” 这一过程被称为 端口映射（Port Forwarding） 或 NAT 穿透。
主要应用场景
IGD 协议并非用于日常浏览网页,而是专门针对需要接收外部连接的应用场景：
- 在线游戏主机：PlayStation、Xbox 或 PC 上的多人联机游戏需要低延迟和稳定的连接，IGD 允许游戏主机自动向路由器申请开放所需端口，从而获得更好的 NAT 类型（如 NAT Type 1 或 2）,提升联机体验。
- P2P 下载与 BT 种子：BitTorrent 等 P2P 协议需要同时作为客户端和服务器，通过 IGD 协议，下载软件可以自动映射端口,提高下载速度和连接的对等节点数量。

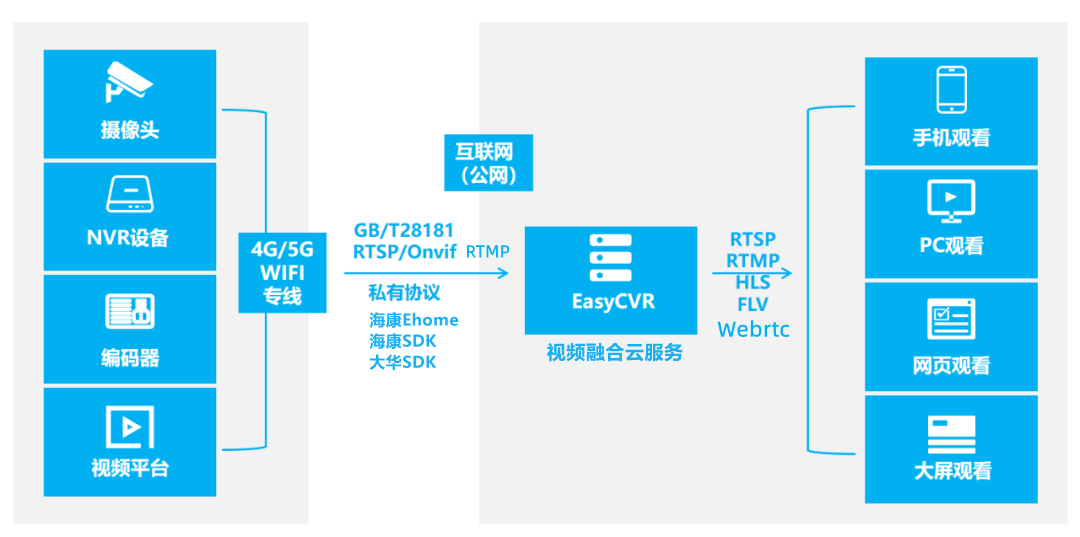

- 家庭监控与远程访问：用户希望在外网通过手机 App 查看家里的 IP 摄像头或访问家庭 NAS 文件，IGD 允许这些设备自动配置端口映射,无需用户手动进入路由器后台设置复杂的规则。
- VoIP 与视频会议：某些企业级或家用 VoIP 电话系统需要特定的 UDP/TCP 端口保持开放,以建立直接的音视频流连接。
工作原理简述
IGD 协议的工作流程通常遵循以下步骤：
- 发现：内部设备通过发送 SSDP（简单服务发现协议）消息，在局域网内搜索支持 IGD 功能的路由器。
- 请求：设备向路由器发送 HTTP SOAP 请求，要求创建一个端口映射规则，指定内部 IP、内部端口、外部端口以及协议类型（TCP/UDP）。
- 执行：路由器验证请求的合法性（通常基于白名单或用户授权），并在其 NAT 表中添加一条记录。
- 响应：路由器返回成功响应，告知设备外部端口号，此后，所有发往路由器公网 IP 和该外部端口的流量,都会被自动转发到指定的内部设备。
IGD 协议与其他技术的对比
为了更清晰地理解 IGD 的定位,我们可以将其与常见的网络穿透技术进行对比：
| 特性 | UPnP IGD / NAT-PMP | 手动端口映射 | IPv6 | STUN/TURN/ICE |
|---|---|---|---|---|
| 配置方式 | 自动，由软件/设备发起 | 手动，需用户登录路由器后台 | 无需映射，全球唯一地址 | 自动协商，用于 NAT 穿透 |
| 安全性 | 较低，易受恶意软件滥用 | 高，完全由用户控制 | 高，依赖防火墙策略 | 高，通常作为最后手段 |
| 适用场景 | 游戏、P2P、智能家居 | 服务器托管、长期稳定服务 | 未来趋势，逐步普及 | WebRTC、即时通讯 |
| 依赖条件 | 路由器必须支持 UPnP | 无特殊要求 | 运营商提供 IPv6 地址 | 需要公共 STUN 服务器 |
安全风险提示
尽管 IGD 协议带来了极大的便利性，但它也是网络安全领域的一个争议点，由于它允许内部设备自动开放端口，恶意软件（如僵尸网络病度）可能会利用这一漏洞，自动向路由器申请端口映射，从而将受感染的设备暴露在互联网上，用于发起 分布 攻破或传播病度。
现代安全建议通常包括：
- 仅在信任的网络环境中启用 UPnP IGD。
- 定期更新路由器固件，修补 IGD 实现中的安全漏洞。
- 对于高安全性需求的场景（如家庭服务器），建议关闭 UPnP,改用手动端口映射。
相关问题与解答
问题 1：为什么我的路由器开启了 UPnP，但某些游戏仍然显示 NAT 类型严格（NAT Type 3）？
解答：
即使开启了 UPnP，NAT 类型严格仍可能由以下原因导致：
- 多层 NAT：如果你所在的网络存在双重 NAT（例如光猫拨号且路由器也拨号），IGD 协议可能只能控制内层路由器,外层光猫未开放端口。
- 协议不匹配：游戏所需的端口协议（TCP 或 UDP）与 UPnP 请求的协议不一致,或者路由器对特定端口的支持有限。
- 防火墙拦截：路由器或运营商层面的防火墙可能拦截了游戏所需的特定端口，即使 UPnP 映射成功,流量也无法通过。
- IGD 实现缺陷：部分老旧或廉价路由器的 UPnP 实现存在 Bug，无法正确维持映射规则,导致映射失效。
问题 2：UPnP IGD 和 NAT-PMP 有什么区别？我应该使用哪一个？
解答：
- UPnP IGD：基于 HTTP 和 SOAP 协议，功能更丰富，不仅支持端口映射，还支持服务发现、设备控制等，它是目前最广泛支持的标准,绝大多数家用路由器都支持。
- NAT-PMP：由苹果公司提出，基于 UDP 协议，设计更简洁、轻量，响应速度通常比 UPnP 快，它主要专注于端口映射和网关发现,功能较单一。
- 选择建议：对于普通用户，UPnP IGD 是首选，因为兼容性最好，如果你使用的是苹果生态设备或追求极致的低延迟和简洁性，且路由器明确支持 NAT-PMP，可以尝试启用它，IETF 正在推动 PCP（端口控制协议） 作为两者的现代化替代方案，它结合了 UDP 的高效和更严格的安全机制,但在家庭网络中的普及率尚不如前两者。
