Linux如何测试串口？

可用minicom建立串口会话，或通过命令测试： echo test > /dev/ttyS0发送数据， cat < /dev/ttyS0接收数据，需root权限并正确配置波特率。

Linux串口测试全指南：从基础到进阶实战

在工业控制、嵌入式开发和服务器管理中，串口通信扮演着至关重要的角色，当您的设备突然无法通过串口通信时，如何快速诊断问题？本文将带您深入掌握Linux环境下串口测试的专业方法。

测试前的关键准备工作

  1. 硬件检查清单

    • 确认串口线类型（直连线或交叉线）
    • 检查接口类型（DB9/USB转串口）
    • 使用万用表验证线路通断
    • 确保接地可靠避免信号干扰

  2. 识别系统串口设备

    # 列出所有串行设备 dmesg | grep tty # 查看USB转串口设备 ls /dev/ttyUSB* # 检查系统原生串口 ls /dev/ttyS*

    设备命名规律：

    • /dev/ttyS0：主板原生COM1
    • /dev/ttyUSB0：第一个USB转串口设备
    • /dev/ttyAMA0：常见于树莓派等ARM设备

六大专业测试方法详解

方法1：Loopback测试（自环检测）

# 配置硬件自环（短接2/3针脚） stty -F /dev/ttyS0 115200 cs8 -parenb -cstopb echo "TEST" > /dev/ttyS0 cat < /dev/ttyS0 # 成功时终端应回显"TEST"

技术原理：利用TX/RX引脚短路形成自发自收回路，验证端口基础功能

Linux如何测试串口？ 第1张

方法2：Minicom终端工具

sudo apt install minicom # Debian系安装 sudo yum install minicom # RHEL系安装 # 启动配置 minicom -s

操作流程：

  1. 选择"Serial port setup"
  2. 设置设备路径（如/dev/ttyUSB0）
  3. 配置波特率（115200）和流控（无）
  4. 按ESC返回主菜单选择"Exit"

高级技巧：启用日志记录功能（Ctrl+A + L）用于后期分析通信数据

方法3：Screen简易终端

# 基础连接命令 screen /dev/ttyS0 115200 # 带特殊参数配置 screen /dev/ttyUSB0 9600,cs8,-parenb,-cstopb,-hupcl

退出快捷方式：Ctrl+A 后按 K，选 y 确认

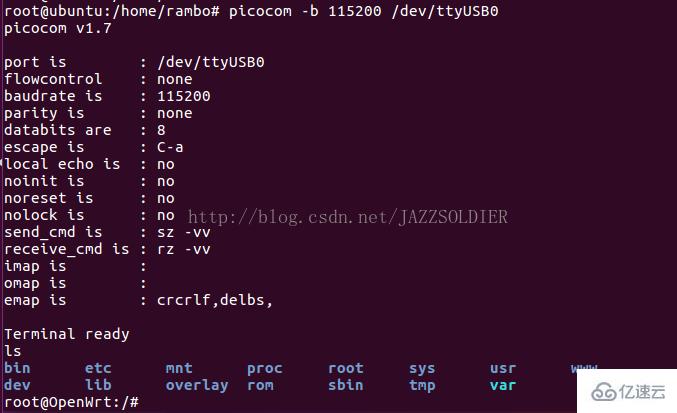

Linux如何测试串口？ 第2张

方法4：Python脚本自动化测试

import serial import time port = serial.Serial("/dev/ttyS0", baudrate=115200, timeout=1) try: port.write(b"AT+TESTn") response = port.readline().decode('utf-8') print(f"设备响应：{response}") except Exception as e: print(f"通信错误：{str(e)}") finally: port.close()

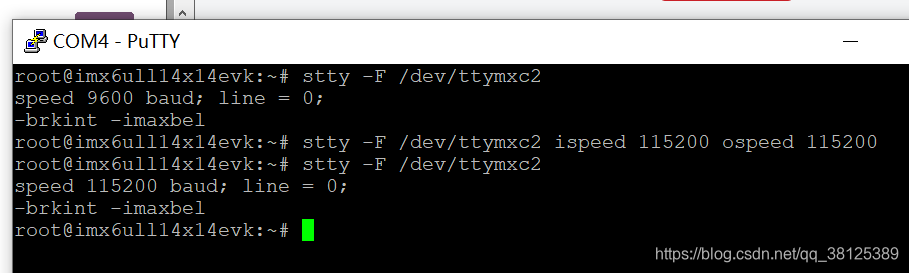

方法5：Stty配置诊断

# 查看当前串口配置 stty -F /dev/ttyS0 -a # 设置自定义参数 stty -F /dev/ttyUSB0 115200 cs8 -parenb -cstopb cread clocal

方法6：C语言底层测试

#include <stdio.h> #include <fcntl.h> #include <termios.h> int main() { int port = open("/dev/ttyS0", O_RDWR); struct termios settings; tcgetattr(port, &settings); cfsetispeed(&settings, B115200); cfsetospeed(&settings, B115200); settings.c_cflag &= ~PARENB; // 无奇偶校验 tcsetattr(port, TCSANOW, &settings); write(port, "HELLO", 5); char buffer[10]; read(port, buffer, sizeof(buffer)); close(port); return 0; }

编译命令：gcc uart_test.c -o test && ./test

故障排查宝典

故障现象 排查步骤 解决方案
无设备识别 ls /dev/tty* 检查设备节点 加载内核模块：modprobe pl2303
权限拒绝 ls -l /dev/ttyUSB0 用户组添加：sudo usermod -aG dialout $USER
数据乱码 检查波特率/数据位/停止位配置 使用stty确认参数一致性
收发数据不全 查看缓冲区大小cat /proc/tty/driver/serial 调整termios的VMIN/VTIME值
USB设备频繁断开 dmesg | grep usb 更换USB线缆或禁用USB节电功能

流控配置黄金法则：RS232通信建议关闭硬件流控（-crtscts）；RS485通信需启用RTS/CTS控制

进阶实战技巧

  1. 多串口压力测试

  2. 网络化串口监控

    # 将串口映射为TCP服务 socat tcp-listen:8888,fork file:/dev/ttyS0,raw,nonblock,waitlock=/var/run/ttyS0.lock

  3. 实时流量分析

    # 使用Wireshark捕获数据 sudo apt install socat wireshark socat -d -d pty,link=/tmp/virtualcom0,raw tcp:127.0.0.1:8888

    4. 专业建议：生产环境中推荐使用ser2net创建持久化串口网络服务，配合logrotate实现日志轮转

    安全操作警示

    1. 电压风险：RS232接口可承载±15V电压，连接前用万用表确认
    2. 静电防护：操作前触摸接地金属表面释放静电
    3. 热插拔禁忌：串口设备禁止带电插拔，可能烧毁芯片
    4. 配置备份：修改系统级配置前执行： sudo cp /etc/securetty /etc/securetty.bak

    经验表明：60%的串口故障源于波特率不匹配，30%源于线序错误，仅10%是硬件损坏,系统化测试可节省大量排查时间。

    通过上述方法的组合使用，您将能应对从基础验证到复杂故障定位的各种场景，当常规测试无效时，可借助示波器分析信号波形，或使用ldd检查驱动依赖完整性。

    参考资料：

    1. Linux Serial HOWTO文档 - tldp.org
    2. termios(3)手册页 - man7.org
    3. RS-232标准规范 TIA/EIA-232-F
    4. USB转串口芯片厂商手册（FTDI/Prolific）

    掌握这些技巧后，无论是调试路由器控制台、工业PLC还是卫星通信终端，您都能游刃有余地完成串口通信验证工作,建议保存本文作为Linux系统管理员的串口调试速查手册。

    Linux如何测试串口？ 第3张
