hp服务器电源改装
HP服务器电源改装需谨慎，建议由专业人员依规操作，适配合规电源模块保障设备
前期准备与风险评估
必要性分析
| 场景 | 适用情况 |
|---|---|
| 性能瓶颈 | 老旧机型因功耗限制无法支持新型CPU/GPU |
| 冗余需求 | 构建N+1/2N供电架构提升系统可靠性 |
| ️ 非标改造 | 需严格计算负载总功率（建议预留30%余量） |
| 禁止行为 | 擅自突破机箱额定电流/熔断器阈值（可能引发火灾） |
工具清单
| 序号 | 工具名称 | 用途说明 | 备注 |
|---|---|---|---|
| 1 | 防静电手环 | 防止静电击穿电路 | 必备 |
| 2 | ESD防护垫 | 放置敏感电子元件 | 导电橡胶材质最佳 |
| 3 | 万用表 | 检测电压/电阻/通断 | 真有效值数字表优先 |
| 4 | 十字螺丝刀套装 | 拆卸服务器外壳及固定件 | 磁性托盘防丢小零件 |
| 5 | 热风枪 | 拆焊原有电源连接器 | 温控档位≤350℃ |
| 6 | 示波器 | 观测电源波形质量（可选） | 用于专业级调试 |
核心改造流程

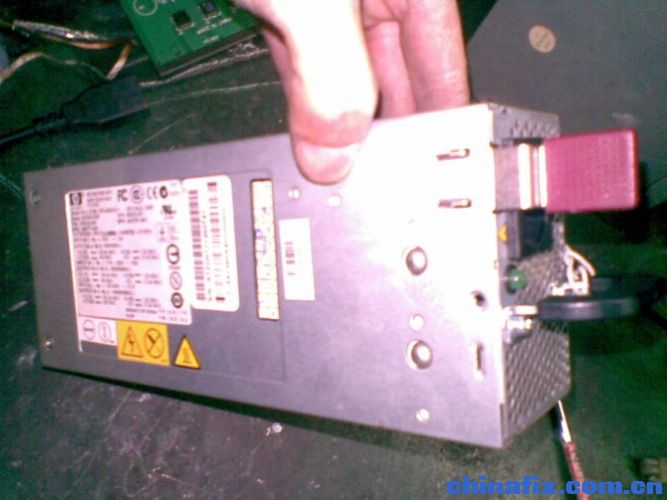

原厂电源识别
- 铭牌解读：记录以下关键参数
- 交流输入范围（例：100-240V~50/60Hz）
- 直流输出规格（+12V=XXA，其他路数按需记录）
- PFC类型（主动式/被动式）
- 物理特征：测量电源尺寸（长×宽×高）、接线端子排列方式、固定孔位
替代电源选型原则
| 指标 | 要求 | 示例方案 |
|---|---|---|
| 输出功率 | ≥原厂标称值×1.2倍 | 800W→960W以上 |
| 调制方式 | 全桥LLC拓扑优先于双管正激 | 转换效率高/纹波更小 |
| 保护功能 | OVP/UVP/OCP/SCP/OTP全具备 | 缺一不可 |
| 认证标准 | 80PLUS金牌及以上 | 确保基础电气安全 |
| 物理适配性 | 相同安装孔距+相似外形尺寸 | 可参考Supermicro替换方案 |
线路改造要点
| 步骤 | 操作规范 | 风险警示 |
|---|---|---|
| ① 主供电回路 | 采用10AWG以上多股软硅胶线，压接镀银铜鼻子 | 接触不良导致局部高温起火 |
| ② 信号控制线 | 保持原厂排线顺序，新增线缆做屏蔽层接地 | 信号干扰引发误触发保护 |
| ③ 辅助供电接口 | PCIe插槽供电单独走线，避免与主板供电共路径 | 显卡满载时电压降额风险 |
| ④ 接地系统 | 建立独立接地总线，所有设备外壳通过星型拓扑单点接地 | 多点接地产生地环路噪声 |
散热强化方案
| 部位 | 改进措施 | 效果预期 |
|---|---|---|
| 电源舱进风口 | 加装导流罩+防尘网组合，强制形成负压抽吸 | 进风量提升40%-60% |
| CPU/VRM区域 | 更换高性能导热垫（建议7.5W/m·K以上），加装微型涡轮风扇 | VRM温度降低15-20℃ |
| 硬盘背板 | 增加铝合金散热鳍片，连接至电源舱风道 | HDD表面温度下降8-12℃ |
验证与调优
空载测试
- 通电后监测待机功耗（正常应＜50W）
- 检查各输出轨电压偏差（±5%以内为合格）
- 运行30分钟后触摸关键电容温度（电解电容不应烫手）
负载测试
| 测试阶段 | 方法 | 达标标准 |
|---|---|---|
| 轻载（30%） | Prime95 + MemTest86 | 无重启/蓝屏/异常关机 |
| 满载（100%） | FurMark + Cinebench R23 | 连续运行≥2小时无故障 |
| 瞬态响应 | 突然加载至最大功耗 | 电压跌落＜10%，恢复时间＜1ms |
监控配置
- 启用IPMI远程管理,设置以下告警阈值：
- 输入电压＞264V或＜176V
- 输出电压偏离＞±8%
- 电源温度＞75℃
- 部署SNMP陷阱通知,实现7×24小时监控
相关问题与解答
Q1: 能否直接更换更大功率的第三方电源而不改造电路？
A: 理论上可行但存在重大隐患，多数HP服务器采用定制化电源接口，直接替换可能导致：① 主板BIOS无法识别新电源；② 过载保护策略不匹配；③ 散热设计不足引发连锁反应，建议至少同步更新BIOS白名单中的电源序列号。
Q2: 改造后的电源还能享受原厂保修吗？
A: 根据HP服务条款，任何未经官方授权的硬件改动都将导致整机保修失效，建议采取以下折衷方案：① 保留原厂电源作为备件；② 仅对已过保设备进行改造；③ 购买延保服务前完成改造并清除日志记录。
特别提示：本文所述操作涉及高压危险，非专业人员请勿尝试，若需执行，请务必断开所有市电输入，并在操作台旁配备二氧化碳
