服务器虚拟化拓扑图
服务器 虚拟化 拓扑图，以物理机为基础承载多虚拟机，经交换机互联，实现资源灵活调配与高效
物理层架构
| 组件 | 描述 | 典型配置示例 |
|---|---|---|
| 宿主机（Host Machine） | 承载虚拟机的高性能物理服务器，配备多核CPU、大容量内存及冗余存储 | Intel Xeon Gold系列处理器/DDR4 ECC内存/RAID 10磁盘阵列 |
| 网络交换机 | 连接宿主机与外部网络的核心设备，支持VLAN划分和流量控制 | Cisco Nexus系列或HPE Aruba交换机 |
| SAN/NAS存储 | 集中化共享存储资源池，通过光纤通道（FC）或iSCSI协议提供块级/文件级访问 | EMC VNX系列统一存储系统 |
虚拟化管理层（Hypervisor）
主流解决方案对比表
| 类型 | 代表产品 | 优势特点 | 适用场景 |
|---|---|---|---|
| Type-1（裸金属型） | VMware ESXi Microsoft Hyper-V | 直接运行于硬件之上，性能损耗极低 | 企业级生产环境、数据库集群 |
| Type-2（寄居型） | VirtualBox KVM | 依赖主机操作系统，便于桌面级快速部署 | 开发测试、教学实验 |
关键功能模块
动态资源调度：基于负载自动迁移VM实例（vMotion技术）
高可用性（HA）：检测主机故障后自动重启受影响虚拟机
分布式资源管理（DRS）：跨集群平衡计算/存储负载
虚拟机实例层
| 属性 | 配置范围 | 最佳实践建议 |
|---|---|---|
| CPU核心数 | 1~32 vCPU（可超分） | 根据应用特性设置优先级策略（如SQL Server固定分配） |
| 内存容量 | 2GB~256GB RAM | 启用内存气球机制避免过度占用 |
| 磁盘I/O模式 | 独立磁盘（厚置备）、精简磁盘（薄置备） | 数据库类应用推荐厚置备保障性能稳定性 |
| 网络适配器类型 | E1000/Virtio/SR-IOV | Virtio驱动可实现接近物理网卡的吞吐量 |

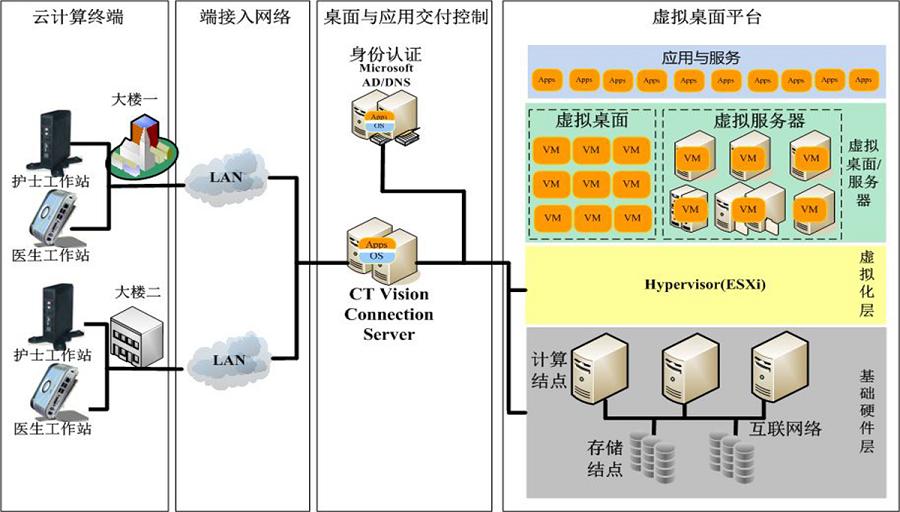

拓扑示例：Web前端（Windows Server）、应用中间件（Linux CentOS）、数据库（Oracle RAC）分别部署于不同VM，通过内部网络互连。
存储架构设计

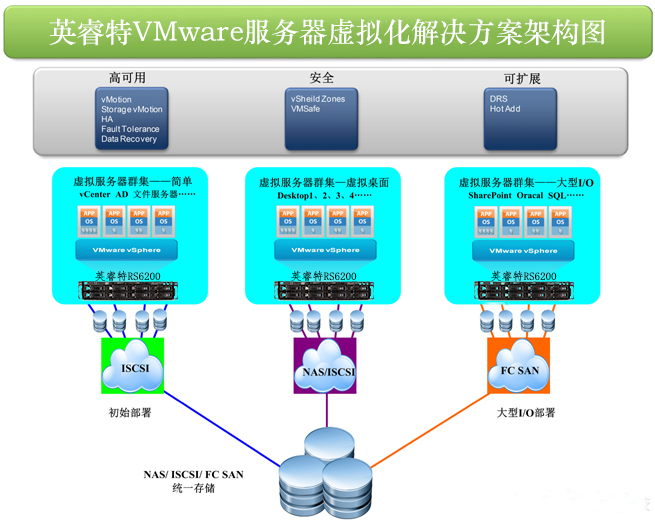

三种主流方案对比
| 方案类型 | 数据路径 | 优缺点分析 |
|---|---|---|
| NFS共享存储 | IP网络传输 | 部署简单但延迟较高，适合非关键业务 |
| iSCSI块存储 | TCP/IP封装SCSI指令 | 兼容性强，支持快照和克隆操作 |
| Fibre Channel直连 | 专用光纤通道 | 最低延迟最高带宽，适用于OLTP事务处理系统 |
分层策略推荐
OS盘：采用SSD高速缓存提升启动速度
数据盘：SAS机械硬盘提供大容量低成本空间
备份卷：定期增量备份至磁带库（LTO胶带）
网络规划方案
逻辑网络分区表
| 网络名称 | VLAN ID | 用途说明 | 安全组策略 |
|---|---|---|---|
| Management Network | VLAN 10 | SSH/远程桌面管理通道 | 仅允许特定IP段访问 |
| Production LAN | VLAN 20 | 承载核心业务流量 | 启用端口级防火墙规则 |
| Testing DMZ | VLAN 30 | 开发测试环境隔离区 | 限制出站互联网访问 |
| Live Migration | VLAN 40 | 实时迁移专用隧道 | 加密传输防止数据泄露 |
QoS配置要点
▸ 为VoIP语音流量保留固定带宽（≥50kbps）
▸ 限制单个VM突发流量不超过端口速率的70%
▸ 启用CoS标记实现差异化服务等级
安全防护体系
| 防护维度 | 实施措施 |
|---|---|
| 主机安全加固 | 禁用默认管理账户、启用TPM芯片绑定、定期更新补丁 |
| 虚拟防火墙 | 在vSwitch层面设置状态检测策略，阻断跨VM横向移动 |
| 入侵检测系统(IDS) | 镜像端口监控异常行为模式，集成SIEM平台告警 |
| 备份恢复演练 | 每月执行灾难恢复测试，验证RPO/RTO指标达标情况 |
