如何根据数据库绘制元器件?电子元器件数据库查询

在电子工程与PCB设计领域,将数据库中的元器件信息转化为可视化的原理图符号和封装库,是连接设计数据与物理制造的关键环节,这一过程不仅要求数据的准确性,更强调符号逻辑与物理封装的一致性,以下是关于如何根据数据库绘制元器件的详细流程与规范说明。

核心数据解析与映射

绘制元器件的第一步并非直接动笔,而是深入解析数据库中的字段信息,数据库通常包含电气属性、机械尺寸、封装类型以及制造商参数,设计师需要建立“数据字段”到“图形元素”的映射关系。

数据库字段类别 典型字段示例 对应图形/逻辑元素 说明
电气属性 Pin Name, Pin Number, Type (Input/Output) 引脚标签、引脚类型符号 确定引脚的名称、编号及电气方向,确保逻辑连接正确。
机械尺寸 Body Length, Width, Height, Pin Pitch 矩形框、引脚长度与间距 用于绘制原理图的主体轮廓,虽不直接决定PCB布局,但需符合标准比例。
封装信息 Footprint (e.g., 0402, SOP-8) 封装库中的焊盘布局 原理图符号需关联特定的封装ID,以便后续生成网表和PCB布局。
制造商参数 Part Number, Manufacturer, Datasheet Link 属性文本框、超链接 在原理图中显示为属性,便于BOM生成和采购查询。

原理图符号绘制规范

原理图符号是电路逻辑的抽象表达,其绘制需遵循IEEE或IEC标准,确保不同设计师之间的可读性。

  1. 主体框架设计

    • 对于电阻、电容等无源器件,通常使用矩形或锯齿形符号。
    • 对于IC(集成电路),通常使用矩形框,内部可包含子模块划分。
    • 所有符号必须保持简洁,避免不必要的装饰性线条,确保在缩小视图时依然清晰可辨。
  2. 引脚布局与命名

    • 引脚编号:必须与数据手册(Datasheet)完全一致,引脚编号应放置在引脚线的末端或内部,字体大小需适配整体比例。
    • 引脚名称:使用缩写或全称(如VCC, GND, CLK),需与数据库中的Pin Name字段严格对应。
    • 电气类型:部分EDA工具支持在引脚上显示方向箭头(输入/输出/双向),这有助于自动检查逻辑错误。
  3. 电气连接点

    确保每个引脚都有明确的电气连接点(Node),在绘制时,引脚线必须延伸至符号边界,以便与其他导线或网络标签连接。

封装库关联与物理映射

原理图符号本身不包含物理尺寸信息,它通过“封装引用”(Footprint Reference)与PCB封装库建立联系,这是数据库驱动设计中最容易出错环节。

如何根据数据库绘制元器件?电子元器件数据库查询 第1张

  • 唯一标识符匹配:数据库中的Footprint_ID必须与PCB库中封装的Reference Designator完全一致,建议在数据库设计阶段,将封装ID作为外键直接关联到元器件主表。
  • 3D模型关联:现代EDA工具支持在原理图中嵌入3D模型,若数据库中包含STEP或VRML格式的3D模型路径,应在绘制时将其绑定至符号属性,以便进行干涉检查和可视化评审。
  • 多封装支持:对于同一型号元器件可能有多种封装(如0603和0805电阻),数据库应提供“首选封装”字段,并在原理图符号中设置默认封装,同时允许设计者手动覆盖。

自动化校验与数据一致性检查

手动绘制容易引入人为错误,因此必须建立自动化校验机制。

  1. 引脚数量与类型校验

    • 脚本应自动比对数据库中的引脚列表与原理图符号中的引脚数量,若数据库显示IC有16个引脚,而原理图符号只有14个,系统应报错。
    • 检查引脚电气类型是否冲突(如两个输出引脚直接相连)。
  2. 属性完整性检查

    • 确保每个元器件符号都包含了必要的属性:Part Number、Value、Footprint、Manufacturer,缺失任一关键字段都可能导致BOM生成失败。
    • 版本控制与变更管理

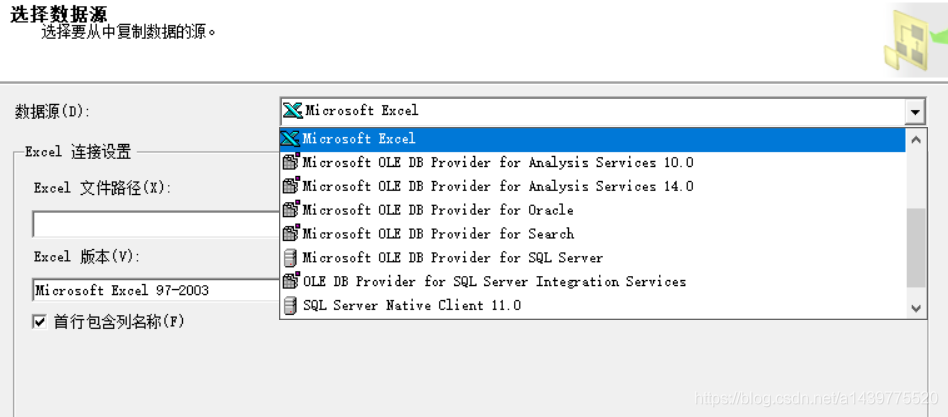

      如何根据数据库绘制元器件?电子元器件数据库查询 第2张

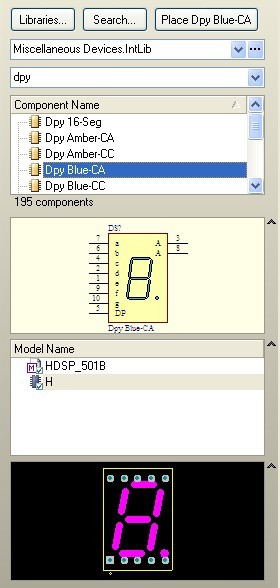

      如何根据数据库绘制元器件?电子元器件数据库查询 第3张

      当数据库中的元器件参数更新(如电阻精度从5%变为1%)时,原理图符号应能自动同步或提示用户确认更新,避免使用过时参数进行设计。

    • 常见问题与解答

      如果数据库中的元器件引脚顺序与数据手册不一致,应如何处理?

      解答:

      应严格以数据手册(Datasheet)为准,而非数据库中的排序,数据库中的引脚列表可能因录入习惯不同而顺序混乱,但原理图符号的引脚物理位置(左、右、上、下)必须与数据手册中的引脚图一致,在绘制时,需逐一核对每个引脚的编号和名称,确保原理图符号中的引脚1位置正确,其余引脚按顺时针或逆时针方向(依标准而定)排列,若数据库字段存在歧义,应反馈给数据管理员修正数据库,或在EDA工具中设置引脚映射表(Pin Mapping Table)进行强制转换。

      在绘制复杂IC(如FPGA或SoC)时,如何高效管理大量引脚和子模块?

      解答:

      对于引脚众多的复杂IC,建议采用分块绘制(Block Diagram)层次化设计策略。

      1. 分块绘制:将IC的功能模块(如CPU核心、GPIO、电源管理、通信接口)划分为多个子符号,每个子符号只包含相关引脚,在主原理图中,使用一个矩形框代表IC,内部包含这些子符号,并通过内部总线或网络标签连接。
      2. 隐藏无关引脚:在EDA工具中,可以设置“隐藏未使用引脚”选项,仅显示当前设计用到的引脚,保持图纸整洁。
      3. 使用总线结构:对于数据线、地址线等并行信号,使用总线(Bus)而非单根导线连接,并在总线上标注位宽(如Data[0..15]),大幅简化图纸复杂度,确保数据库中的引脚分组信息与总线定义一致。
