横道图怎么画成网络图？横道图转网络图详细步骤

将横道图（Gantt Chart）转换为网络图（Network Diagram，如双代号网络图或单代号网络图）是项目管理中从“时间进度”向“逻辑关系”转化的关键步骤，横道图直观地展示了任务的起止时间和持续时间，但往往隐含了任务间的依赖关系；而网络图则清晰地揭示了任务之间的逻辑顺序、关键路径以及浮动时间，以下是详细的转换步骤与逻辑解析。

核心转换逻辑：从时间到逻辑

在开始绘图之前,必须明确一个核心原则：横道图主要展示“何时做”，网络图主要展示“先做什么，后做什么”，转换过程并非简单的图形变换，而是对任务间逻辑关系的深度挖掘，横道图中相邻的任务并不一定存在直接的前后关系，必须结合项目背景或任务说明来确定紧前任务（Predecessors）。

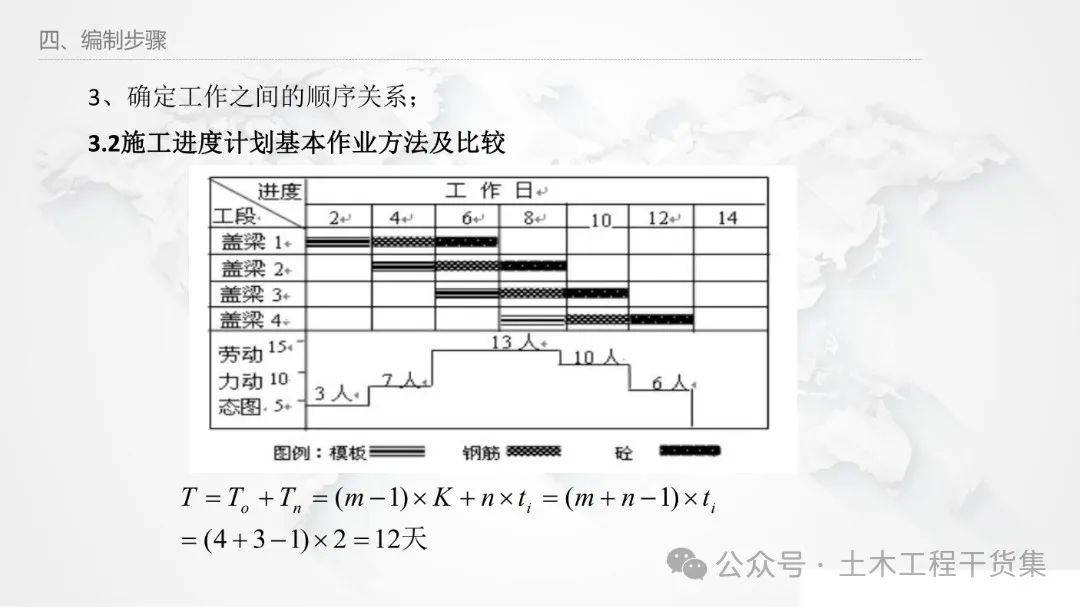

第一步：梳理任务清单与逻辑关系

需要从横道图中提取所有任务的基本信息,并确定它们之间的逻辑依赖，这一步是绘制网络图的基础。

注：在实际操作中，如果横道图中未明确标注紧前任务，需根据项目常识判断，通常“设计”在“编码”之前，“编码”在“测试”之前。

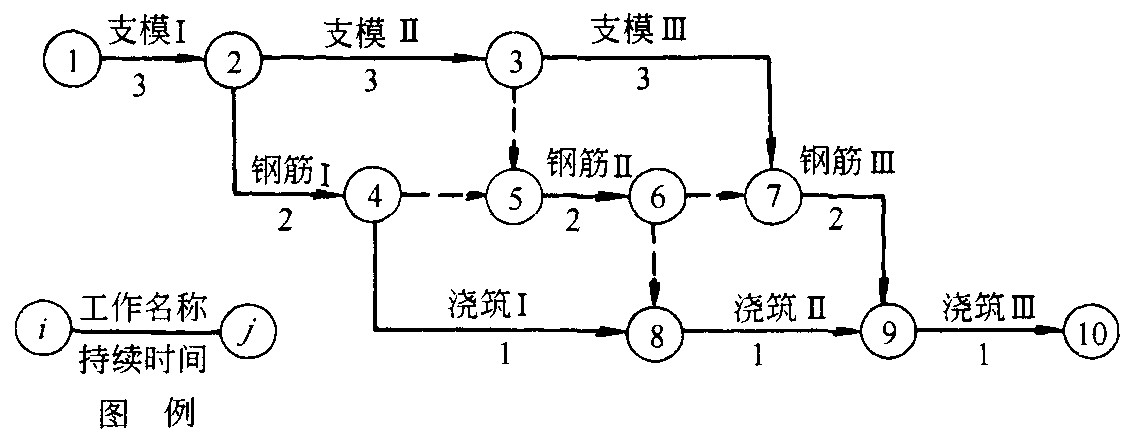

第二步：确定节点与箭线表示法

网络图主要有两种表示方法：双代号网络图（AOA, Activity on Arrow）和单代号网络图（AON, Activity on Node），目前业界更常用且易于理解的是单代号网络图，因为它直接用节点表示任务，箭线表示逻辑关系。

• 单代号网络图（AON）规则：
  • 节点（Node）：代表一项具体的活动（Task）。
  • 箭线（Arrow）：代表活动之间的逻辑依赖关系（Flow）。
  • 虚活动（Dummy Activity）：在双代号网络图中用于表达逻辑关系而不消耗时间和资源，但在单代号网络图中通常不需要，除非处理复杂的逻辑约束。

第三步：绘制网络图结构

根据上表中的逻辑关系,我们可以逐步构建网络图的结构。

1. 起始节点：任务 A 没有紧前任务，因此它是网络的起点。
2. 分支节点：任务 A 完成后，任务 B 和任务 C 可以同时开始，从节点 A 引出两条箭线，分别指向节点 B 和节点 C。
3. 汇聚节点：
   • 任务 D 依赖于 B，从 B 指向 D。
   • 任务 E 依赖于 B 和 C，这意味着 B 和 C 都完成后，E 才能开始，从 B 和 C 分别引出箭线指向 E。
4. 后续节点：
   • 任务 F 依赖于 D 和 E，从 D 和 E 分别引出箭线指向 F。
   • 任务 G 依赖于 F，从 F 指向 G。
5. 结束节点：任务 G 完成后，整个项目结束。

网络图逻辑流向示意：

graph LR A((A: 需求分析)) --> B((B: 系统设计)) A --> C((C: 数据库设计)) B --> D((D: 前端开发)) B --> E((E: 后端开发)) C --> E D --> F((F: 系统测试)) E --> F F --> G((G: 用户验收))

注意：在实际手绘或软件绘制中，节点内部通常包含任务名称、持续时间、最早开始时间（ES）、最早完成时间（EF）、最迟开始时间（LS）、最迟完成时间（LF）等参数。

第四步：计算时间参数与确定关键路径

绘制好网络图后,需要进行正向计算（确定最早时间）和反向计算（确定最迟时间），以找出关键路径。

正向计算（Earliest Times）：

• ES (Early Start)：任务最早开始时间，起始任务 ES=0。
• EF (Early Finish)：任务最早完成时间，EF = ES + 持续时间。
• 规则：某任务的 ES 等于其所有紧前任务 EF 的最大值。

反向计算（Latest Times）：

• LF (Late Finish)：任务最迟完成时间，结束任务 LF = 项目总工期。
• LS (Late Start)：任务最迟开始时间，LS = LF 持续时间。
• 规则：某任务的 LF 等于其所有紧后任务 LS 的最小值。

确定关键路径：

关键路径是总工期最长、没有任何浮动时间（Slack = LS ES = 0）的路径。

• A -> B -> E -> F -> G
• 路径长度：3 + 5 + 7 + 3 + 2 = 20 天。
• 验证其他路径：
  • A -> B -> D -> F -> G = 3+5+6+3+2 = 19 天 (有1天浮动)
  • A -> C -> E -> F -> G = 3+4+7+3+2 = 19 天 (有1天浮动)

关键路径为 A-B-E-F-G，项目总工期为 20 天。

常见问题与解答

问题 1：如果横道图中两个任务在时间上是重叠的，但在逻辑上并没有依赖关系，在网络图中应该如何表示？

解答：

如果两个任务在横道图中时间重叠（并行执行），且它们之间没有逻辑依赖关系（即一个任务的开始不依赖于另一个任务的完成），在网络图中，它们应该从同一个紧前任务节点引出，或者分别作为独立的起始分支，最终汇聚到后续的某个共同任务节点。

任务 B 和任务 C 都依赖于 A，且 B 和 C 并行执行，在网络图中，A 节点引出两条箭线分别指向 B 和 C，B 和 C 之间没有箭线连接，表示它们互不依赖，只有当后续任务（如 F）依赖于 B 和 C 时，B 和 C 的箭线才会汇聚到 F 节点，这种结构清晰地表达了“并行但不互赖”的逻辑。

问题 2：在将横道图转换为网络图时，如何处理“开始-开始”（SS）或“完成-开始”（FS）之外的滞后时间（Lag）或提前时间（Lead）？

解答：

标准的简单网络图通常假设任务间为“完成-开始”（FS）关系且无滞后，如果横道图隐含了滞后（Lag）或提前（Lead），在网络图中需要特殊处理：

1. 滞后（Lag）：如果任务 B 必须在任务 A 完成后 2 天才能开始，可以在 A 和 B 之间的箭线上标注“Lag=2”，或者在 A 和 B 之间增加一个虚活动节点来表示等待时间。
2. 提前（Lead）：如果任务 B 可以在任务 A 完成前 1 天开始（即重叠 1 天），这相当于负滞后，在网络图中，这通常通过调整时间参数计算来实现，或者在箭线上标注“Lead=1”。
3. 建议：对于复杂的逻辑关系（如 SS、FF、SF 及滞后/提前），建议在绘制网络图前，先将其转换为标准的“完成-开始”（FS）关系，A 完成后 2 天 B 开始，可以视为 A 完成后有一个 2 天的“等待活动”，B 开始，这样能确保网络图逻辑的清晰性和计算的正确性。
