互联网网关设备协议怎么用？物联网网关协议有哪些

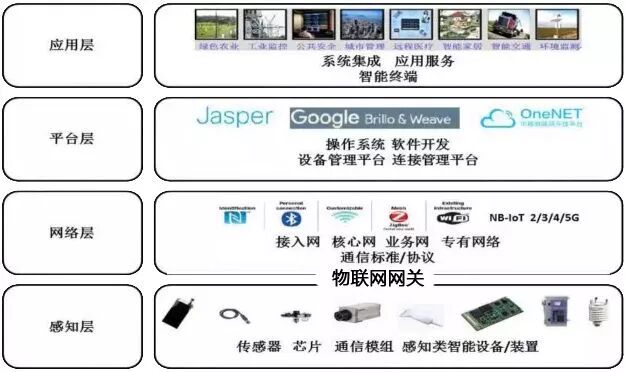

互联网网关设备（Internet Gateway Device, IGD）协议，通常指的是基于 UPnP（通用即插即用）规范中的 NAT-PMP 或 UPnP IGD 协议，它允许局域网内的应用程序自动配置路由器，实现端口映射（Port Forwarding）、端口转发以及获取外部网络状态等功能，这在 P2P 下载、在线游戏、远程桌面访问等场景中非常常见。
以下是关于如何使用互联网网关设备协议的详细指南，涵盖原理、实现步骤及注意事项。

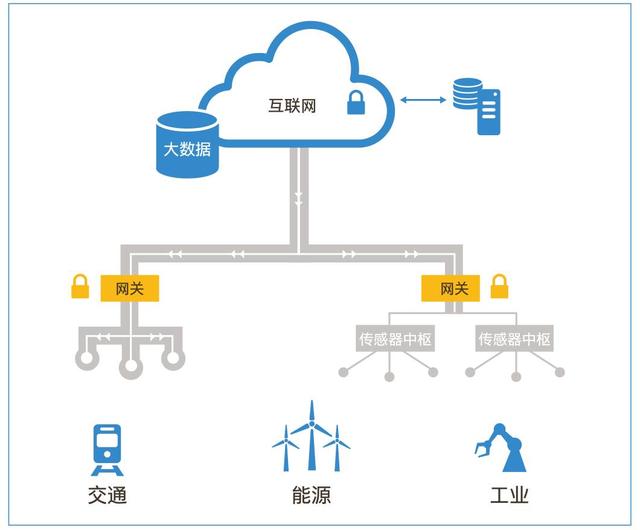

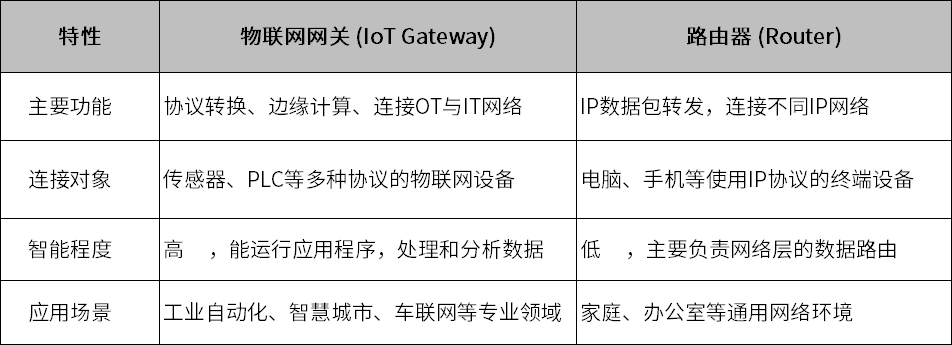

核心概念与工作原理
IGD 协议的核心在于“自动发现”与“控制”，设备无需手动登录路由器后台设置复杂的规则，而是通过发送标准的 HTTP SOAP 请求,让路由器自动执行配置。
- 发现阶段：客户端通过 SSDP（简单服务发现协议）广播查找局域网内的网关设备。
- 描述阶段：客户端获取网关设备的描述文件（通常是 XML 格式），了解设备支持哪些服务（如 WANIPConnection）。
- 控制阶段：客户端通过 HTTP POST 发送 SOAP 动作（如 AddPortMapping）,请求路由器开放特定端口。
使用前的环境准备
在编写代码或配置软件之前,必须确保网络环境满足以下条件：
- 路由器支持 UPnP：绝大多数家用路由器默认开启 UPnP,但部分企业级或高安全性路由器可能默认关闭。
- 局域网连通性：发起请求的设备必须与网关处于同一局域网段。
- 权限要求：部分路由器要求发起请求的设备具有管理员权限，或者需要在路由器后台允许 UPnP 控制。
技术实现步骤详解
发现网关设备
使用 UDP 广播发送 SSDP 发现请求，搜索类型为 urn:schemas-upnp-org:device:InternetGatewayDevice:1 的设备。
请求示例（UDP 5000端口）：
M-SEARCH HTTP/1.1 HOST: 239.255.255.250:1900 MAN: "ssdp:discover" MX: 3 ST: urn:schemas-upnp-org:device:InternetGatewayDevice:1
响应示例：
路由器会返回包含 LOCATION 头的响应，指向设备的描述文件 URL。
获取服务描述
根据上一步获得的 LOCATION URL，下载设备的描述文件（XML），在文件中查找 WANIPConnection 或 WANPPPConnection 服务，并记录其 ControlURL（控制地址）。
执行端口映射（关键步骤）
向 ControlURL 发送 SOAP 请求，以下是添加端口映射的标准 SOAP 请求结构。
SOAP 请求示例：
| 字段 | 内容示例 | 说明 |
|---|---|---|
| HTTP Method | POST | 必须使用 POST 方法 |
| Host | 168.1.1:80 | 网关的 IP 和端口 |
| SOAPAction | “urn:schemas-upnp-org:service:WANIPConnection:1#AddPortMapping” | 指定动作 |
| Content-Type | text/xml; charset=”utf-8″ | 内容类型 |
| Body | 见下方 XML 结构 | 具体参数 |
SOAP Body XML 结构：
<?xml version="1.0"?> <s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/" s:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"> <s:Body> <u:AddPortMapping xmlns:u="urn:schemas-upnp-org:service:WANIPConnection:1"> <NewRemoteHost></NewRemoteHost> <NewExternalPort>8080</NewExternalPort> <NewProtocol>TCP</NewProtocol> <NewInternalPort>8080</NewInternalPort> <NewInternalClient>192.168.1.100</NewInternalClient> <NewEnabled>1</NewEnabled> <NewPortMappingDescription>MyApp</NewPortMappingDescription> <NewLeaseDuration>0</NewLeaseDuration> </u:AddPortMapping> </s:Body> </s:Envelope>
参数解释：
- NewRemoteHost：外部主机 IP，留空表示允许所有 IP 访问。
- NewExternalPort：路由器上暴露给外部的端口。
- NewProtocol：TCP 或 UDP。
- NewInternalPort：局域网内目标设备的端口。
- NewInternalClient：局域网内目标设备的 IP 地址。
- NewLeaseDuration：映射持续时间（秒），0 表示永久。
验证与清理
- 验证：从外网访问 公网IP:外部端口,确认流量能到达内网设备。
- 清理：使用 DeletePortMapping 动作移除映射,避免端口占用或安全风险。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 发现不到网关 | 路由器关闭了 UPnP 或 IGMP 过滤 | 登录路由器后台开启 UPnP；检查防火墙是否拦截 UDP 1900 端口。 |
| 添加映射失败 (402/501) | 参数错误或服务不支持 | 检查 XML 格式；确认使用的是 WANIPConnection 而非 WANPPPConnection。 |
| 映射成功但无法访问 | NAT 类型限制或 ISP 封锁 | 检查是否为 CGNAT（运营商级 NAT）；尝试更换协议（TCP/UDP）；联系 ISP 获取公网 IP。 |
| 映射自动消失 | LeaseDuration 到期 | 设置 NewLeaseDuration 为较大值或 0；编写定时任务定期刷新映射。 |
安全注意事项
- 信任网络环境：IGD 协议通常缺乏强身份验证，任何局域网内的设备都可以请求端口映射，请勿在公共 Wi-Fi 或不可信网络中使用。
- 最小权限原则：仅开放必要的端口,避免暴露整个服务端口范围。
- 动态 IP 风险：如果路由器 WAN 口 IP 变化，原有的映射可能指向错误的目标，需结合 DDNS 使用。
相关问题与解答
问题 1：为什么我的程序在局域网内能访问，但通过手机热点（模拟外网）无法访问映射的端口？
解答：
这种情况通常由以下两个原因导致：
- 运营商级 NAT (CGNAT)：你的宽带运营商没有分配独立的公网 IPv4 地址，而是分配了一个内网 IP，即使路由器做了端口映射，外部流量也无法到达你的路由器 WAN 口，因为运营商的核心路由器不知道如何将流量转发给你，解决方法是联系运营商申请公网 IP，或使用 IPv6。
- 回环测试限制：部分路由器不支持“NAT 回环”（NAT Loopback），即从局域网内部通过公网 IP 访问自己，如果你的手机热点使用的是移动网络（有独立公网 IP），但路由器不支持回环，则无法访问，解决方法是使用另一台不在同一局域网的设备（如朋友的手机）进行测试,或者直接在路由器上测试端口连通性。
问题 2：UPnP IGD 协议与 NAT-PMP 协议有什么区别？应该选择哪一个？
解答：
- UPnP IGD：
- 基础：基于 HTTP 和 SOAP（XML 格式）。
- 兼容性：几乎所有家用路由器和操作系统（Windows, macOS, Linux）都原生支持。
- 缺点：报文较大，解析复杂，安全性较弱（无加密）。
- NAT-PMP (NAT Port Mapping Protocol)：
- 基础：基于 UDP,报文格式简单紧凑。
- 兼容性：主要被 Apple 设备（iOS, macOS）和某些嵌入式设备广泛支持，Windows 原生支持较差。
- 优点：效率高，延迟低,适合移动设备。
- 建议：
- 如果是开发通用桌面软件或Web 应用，优先使用 UPnP IGD,因为兼容性最好。
- 如果是开发iOS/macOS 应用或对性能要求极高的 P2P 软件，建议同时支持 NAT-PMP 和 UPnP IGD，优先尝试 NAT-PMP，失败后降级使用 UPnP。
- 现代最佳实践是结合使用两者，并预留手动端口映射的 fallback 方案。
