Hadoop网络架构是怎样的？Hadoop集群网络拓扑结构详解

Hadoop网络架构是构建大规模分布式数据存储与处理系统的基石,其设计核心在于通过合理的物理拓扑与逻辑分层，实现高吞吐量、高容错性以及数据本地化计算的高效协同，理解Hadoop的网络架构，不仅仅是了解服务器之间的连线方式，更是要深入剖析数据流如何在网络中流动，以及网络延迟、带宽限制如何影响整个集群的性能表现，一个典型的Hadoop集群网络架构通常被划分为三个主要层级：接入层、汇聚层和核心层，每一层在数据读写和任务调度中扮演着不可替代的角色。

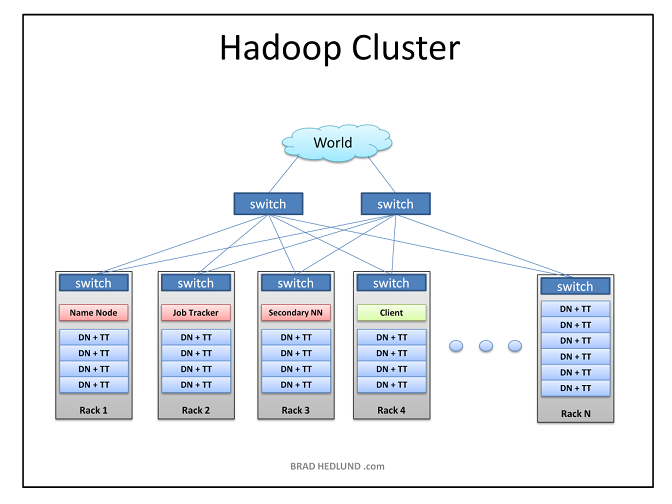

在物理拓扑层面,Hadoop集群通常采用树状或胖树（Fat-Tree）结构，接入层直接连接计算节点和数据节点，这一层的关键指标是带宽密度，由于Hadoop的核心机制是MapReduce或YARN调度，其数据读取往往遵循“数据本地性”原则，即尽量在数据所在的节点上执行计算任务，接入层交换机需要具备足够的上行带宽，以应对多个节点同时向NameNode或ResourceManager发送心跳、状态报告以及大量数据块（Block）传输的需求，如果接入层带宽不足，会导致网络拥塞，进而引发任务超时或数据块复制失败。

汇聚层则负责将来自接入层的流量进行聚合,并连接到核心层，在Hadoop架构中，汇聚层交换机通常承担着NameNode元数据同步、ResourceManager资源调度信息分发以及跨机架数据复制的任务，特别是当数据块需要在不同机架之间进行复制时（为了保障数据冗余），汇聚层的带宽和延迟至关重要，Hadoop默认配置通常假设同一机架内的网络延迟远低于跨机架网络，合理的机架感知（Rack Awareness）策略会将副本优先分布在同一机架的不同节点上，从而减少汇聚层和核心层的网络压力。

核心层作为网络的高速骨干,负责连接不同的汇聚层交换机，并连接外部网络或存储系统，虽然Hadoop内部通信主要发生在集群内部，但核心层仍需保证极高的稳定性和低延迟，以支持NameNode的高可用性（HA）切换，在Hadoop HA架构中，两个NameNode通过共享存储（如QJM或NFS）同步元数据，这一过程对网络的一致性要求极高，如果核心层出现抖动，可能导致脑裂（Split-Brain）问题，从而引发数据不一致甚至集群崩溃。

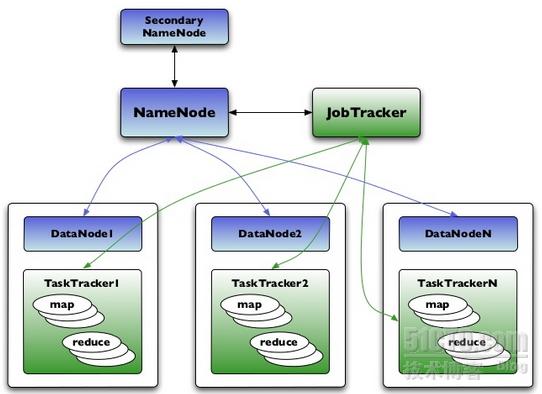

除了物理拓扑,Hadoop的逻辑网络架构还涉及关键组件间的通信协议，NameNode作为集群的大脑，通过RPC（远程过程调用）与DataNode保持通信，DataNode定期向NameNode发送心跳包和数据块报告，这种高频的小数据包交互对网络的微突发（Micro-burst）处理能力提出了挑战，Client与NameNode之间的交互主要用于获取文件元数据和数据块位置信息，虽然频率相对较低，但要求极高的响应速度，而在数据写入阶段，Client直接与DataNode建立管道（Pipeline），数据流直接穿过网络到达目标节点，这一过程对带宽的持续性要求极高，任何网络中断都可能导致写入失败。

为了更直观地展示Hadoop网络架构中各组件的网络交互特征,以下表格归纳了主要通信场景及其网络需求：

在实际部署中,网络架构的优化还涉及到MTU（最大传输单元）的设置、TCP窗口大小的调整以及网卡绑定（Bonding）技术的应用，启用Jumbo Frames（巨型帧）可以减少数据包头部开销，提升大数据传输效率；而网卡绑定则能防止单点故障，提高网络可用性，随着云原生Hadoop的发展，虚拟网络（VPC）和软件定义网络（SDN）的引入使得网络架构更加灵活，但也带来了新的隔离与安全挑战。

Hadoop网络架构是一个多层次、多维度的复杂系统，其设计必须围绕数据本地性、容错性和高吞吐量这三个核心目标展开，只有深入理解各层级的职责与交互模式，才能构建出稳定高效的分布式计算平台。

相关问答FAQs

Q1: 为什么Hadoop强调机架感知（Rack Awareness）？它对网络架构有什么具体影响？

A1: Hadoop强调机架感知主要是为了在保障数据冗余的同时，最小化网络带宽的消耗和跨机架传输的延迟，在Hadoop默认配置中，一个数据块通常会有三个副本，机架感知策略会确保这三个副本分布在不同机架上，或者至少有两个副本在同一机架的不同节点上，这样做的具体影响是：当数据读取请求发生时，客户端优先从本地机架获取数据，只有当本地副本不可用时才跨机架读取，这不仅减少了汇聚层和核心层的网络流量，还提高了读取速度，如果忽略机架感知，所有副本可能集中在同一机架，一旦该机架交换机或电源故障，数据可用性将大幅下降；反之，若所有副本都跨机架，则会浪费大量内部带宽。

Q2: 在Hadoop高可用性（HA）架构中，网络延迟对NameNode切换有何影响？

A2: 在Hadoop HA架构中，两个NameNode通过JournalNode集群同步元数据（EditLogs），网络延迟直接影响元数据同步的实时性，如果网络延迟过高或不稳定，可能导致Standby NameNode无法及时获取最新的元数据变更，从而在Active NameNode故障时，Standby NameNode切换为Active状态后出现元数据不一致或数据丢失的风险，高延迟还可能导致心跳超时，误判Active NameNode为故障节点，引发不必要的切换震荡（Flapping），在部署HA集群时，必须确保NameNode与JournalNode之间的网络连接具有极低的延迟和高稳定性，通常建议它们部署在同一子网或通过专用高速网络连接。
