工业机器人如何搭建？工业机器人搭建教程

工业机器人的搭建并非简单的硬件组装，而是一个涉及机械结构、电气控制、软件编程及系统集成的高度复杂工程，要成功搭建一套稳定且高效的工业机器人系统，必须遵循从规划到调试的严谨流程,确保各个模块之间的协同工作达到最优状态。

需求分析与方案设计是搭建的基石，在动手之前，必须明确机器人的应用场景，例如是用于焊接、搬运、装配还是喷涂，不同的场景对机器人的负载能力、工作半径、重复定位精度以及防护等级（如IP等级）有着截然不同的要求，需要规划工作站的整体布局，包括机器人本体、控制器、示教器、末端执行器（如夹爪、焊枪）、安全围栏、传感器以及外围设备的接口，这一阶段还需确定通信协议，如EtherCAT、Profinet或Modbus，以确保机器人与PLC、视觉系统或其他自动化设备的数据交互顺畅。

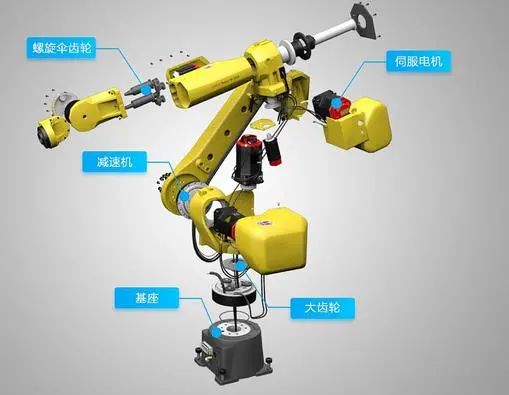

硬件安装与电气连接是物理搭建的核心环节，机器人本体通常由底座、各关节轴、减速机和伺服电机组成，安装时需确保底座水平且固定牢固，以承受高速运动产生的震动，随后进行电气柜的接线，这包括动力电缆、编码器反馈线、IO信号线以及通信总线的连接，值得注意的是，接地处理至关重要，良好的接地能有效抑制电磁干扰，保证控制信号的稳定性，对于末端执行器，需根据工艺需求进行选型和安装，并调整其安装角度和位置,确保与机器人法兰盘的机械兼容性。

接下来是软件配置与参数整定，将控制器与机器人本体连接后，需通过示教器或专用软件进行初始化设置，这包括加载机器人型号参数、设定坐标系（世界坐标系、工具坐标系、工件坐标系）、配置IO映射以及设置安全限位，对于多轴机器人，还需进行零点校准，确保各轴机械零点与编码器零点一致，这是保证运动精度的前提，若系统包含视觉引导或力控功能，需安装相应的驱动软件并进行标定，例如相机内参标定和手眼标定,以实现精准的空间定位。

程序开发与调试优化是赋予机器人“智能”的关键步骤，在软件环境中，使用图形化或文本编程语言编写运动轨迹和逻辑控制程序，初期调试应在低速、低负载下进行，重点检查运动轨迹是否平滑、有无奇异点以及碰撞风险，随着调试深入，逐步提升速度并引入实际工件，优化加减速曲线以缩短节拍时间，需进行长时间运行测试，验证系统的稳定性和可靠性，并根据实际生产需求调整逻辑，如增加故障报警、自动复位等功能，整个搭建过程需严格遵循安全规范，确保急停按钮、光栅等安全装置有效联动,保障人员与设备安全。

相关问答 FAQs

Q1: 工业机器人搭建过程中，为什么零点校准如此重要？

A: 零点校准是确保机器人运动精度的基础，机器人的控制器依靠编码器反馈的位置数据来计算当前位置，而编码器记录的只是相对位置，通过零点校准，将机械轴的物理零点与编码器的电气零点建立对应关系，使得控制器能够准确知道机器人在空间中的绝对位置，如果零点不准，机器人执行的路径会出现偏差，导致焊接错位、装配失败或碰撞事故,严重影响产品质量和生产安全。

Q2: 在搭建工业机器人工作站时，如何选择合适的末端执行器？

A: 选择末端执行器需综合考虑工件特性、工艺要求和机器人负载，根据工件的形状、材质和重量选择夹爪类型（如气动夹爪、电动夹爪或真空吸盘）；确认执行器的安装尺寸是否与机器人法兰盘匹配，并计算其重量和重心是否在机器人额定负载范围内；考虑控制方式，简单开关量IO可选气动，需精确控制力度或位置则建议选用电动或力控执行器,并预留相应的通信接口以便集成。
