工业机器人与智能视觉系统调试失败怎么办？调试教程

工业机器人与智能视觉系统的协同调试是智能制造领域中最具挑战性也最具价值的环节之一,这一过程不仅仅是将两个独立的硬件设备连接在一起，更是一场关于精度、速度、逻辑与稳定性的深度磨合，调试的核心目标在于消除机械误差、优化通信延迟，并建立一套能够适应复杂生产环境的闭环控制体系。

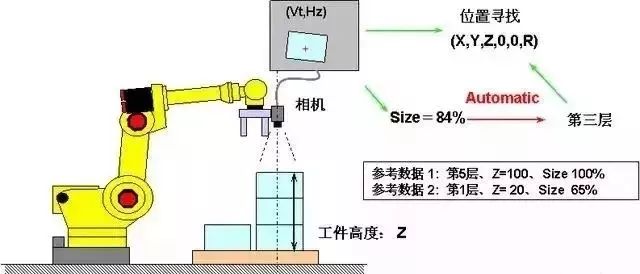

我们需要明确调试的基础架构,智能视觉系统通常由工业相机、镜头、光源、图像处理单元（如工控机或边缘计算盒子）以及通信模块组成，而工业机器人则包含本体、控制器及末端执行器，调试的第一步是硬件层面的物理安装与校准，这包括确保相机光轴与机器人工作空间的重合，以及光源角度的精确调整，以获得高对比度、低噪声的图像，在此阶段，必须使用高精度标定板进行相机内参和外参标定，内参标定用于消除镜头畸变，外参标定则确定相机坐标系与机器人基座坐标系之间的变换矩阵，这一过程直接决定了后续手眼标定（Hand-Eye Calibration）的精度，是视觉定位准确性的基石。

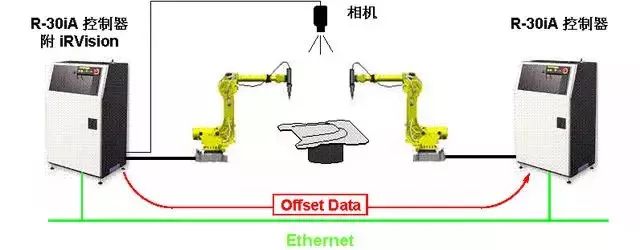

接下来是通信与数据交互的调试,工业现场环境复杂，电磁干扰严重，因此通信协议的稳定性至关重要，常见的通信方式包括TCP/IP、Profinet、EtherCAT等，调试人员需要配置IP地址、端口号，并编写或配置PLC与机器人控制器之间的交互逻辑，当视觉系统

识别到工件后，需通过特定信号通知机器人准备抓取，机器人确认接收后，再将坐标数据发送给机器人控制器，这一过程中，延迟（Latency）和丢包率是关键监测指标，任何微小的通信延迟都可能导致机器人在高速运动中错过最佳抓取时机，甚至发生碰撞，调试中常采用抓包工具分析通信报文，优化网络拓扑结构，确保数据流的实时性与确定性。

软件逻辑与算法优化是调试的深层核心,视觉算法需要针对具体工件的特征进行训练或参数调整，如阈值分割、边缘检测、模板匹配等，在调试阶段，需大量采集不同光照条件、不同摆放姿态下的样本数据，对算法进行鲁棒性测试，机器人轨迹规划也需要与视觉反馈相结合，在动态跟踪场景中，机器人需要根据视觉系统实时反馈的目标位置，动态调整末端执行器的运动轨迹，这要求机器人控制器具备高速插补能力，并能与视觉处理单元实现微秒级的同步，误差补偿机制也是必不可少的，由于机械臂存在重复定位误差，视觉系统需具备误差补偿功能，通过多次采样或卡尔曼滤波算法，平滑运动轨迹，提高最终作业精度。

为了更直观地展示调试的关键步骤与注意事项,下表归纳了主要调试阶段的核心任务：

系统联调与现场验证是调试的收尾阶段,在此阶段，需在真实生产环境下进行长时间运行测试，监测系统的MTBF（平均无故障时间）和CT（节拍时间），通过记录每次作业的误差分布，进一步优化标定参数和算法阈值，只有当系统在连续运行中保持高精度、高稳定性，并能自动适应轻微的环境变化时，才算完成调试。

相关问答FAQs：

Q1: 在工业机器人与视觉系统调试中，手眼标定（Hand-Eye Calibration）为什么如此重要？如果标定误差过大会有什么后果？

A1: 手眼标定是确定相机坐标系与机器人基座坐标系之间空间变换关系的关键步骤，它建立了“图像像素坐标”到“机器人物理坐标”的映射桥梁，如果标定误差过大，机器人将无法准确识别工件的实际位置，导致抓取偏移、装配失败甚至碰撞设备，通常要求标定误差控制在亚毫米级别，具体取决于应用精度需求。

Q2: 调试过程中，如果视觉系统识别速度慢于机器人运动速度，导致漏抓或误抓，应如何优化？

A2: 这种情况通常由通信延迟或图像处理算法复杂度过高引起，优化策略包括：1）升级硬件，使用更高帧率的相机和更快的图像处理单元；2）优化算法，采用ROI（感兴趣区域）技术，仅对关键区域进行处理，减少计算量；3）调整通信协议，使用实时性更强的工业以太网协议；4）在机器人程序中增加等待或减速逻辑，确保视觉反馈完成后再执行动作，牺牲少量节拍换取稳定性。
