工业测量数据可视化及CAD比较哪个更好？

在数字化转型的浪潮中,工业测量数据与计算机辅助设计（CAD）系统的深度融合已成为提升制造精度、优化生产流程的关键环节，工业测量数据可视化及CAD比较这一主题，不仅关乎技术工具的选型，更涉及从数据采集到设计验证的全链路逻辑重构，要深入理解二者之间的关系与差异，我们需要从数据本质、处理流程、交互体验以及应用场景等多个维度进行细致剖析。

从数据本质来看,工业测量数据主要来源于三坐标测量机（CMM）、激光扫描仪、结构光扫描仪或摄影测量系统等高精度检测设备，这些数据通常表现为海量的点云数据或离散的特征点坐标，其核心目的是真实反映物理实体的几何形态、尺寸公差及表面质量，相比之下，CAD数据则是基于数学模型构建的理想化几何体，由线、面、体等参数化元素组成，代表了产品的设计意图和理论形状，测量数据是“现实”的数字化映射，而CAD数据是“理想”的数字化蓝图。

在可视化方面,工业测量数据的可视化侧重于偏差分析与质量监控，通过色彩映射技术（如色谱图），可以将测量点与CAD理论模型进行叠加对比，直观地展示合格区域（通常为绿色）与超差区域（通常为红色），这种可视化方式能够迅速定位制造缺陷，帮助工程师快速判断产品是否满足公差要求，而CAD软件的可视化则更侧重于设计表达与装配关系展示，强调线条的清晰度、剖面的准确性以及多视角的切换，旨在为制造和装配提供精确的指导依据。

为了更清晰地展示两者的差异,我们可以通过以下表格进行对比：

尽管两者存在显著差异,但在现代工业4.0背景下，它们的界限正逐渐模糊，先进的测量软件已具备强大的CAD兼容能力，能够直接导入STEP或IGES格式的CAD模型作为参考基准，实现“测量-分析-反馈”的闭环，这种集成使得工程师无需在不同软件间频繁切换，即可在同一个界面中完成从设计导入、测量数据捕获到偏差报告生成的全过程，在航空航天领域，叶片的气动外形极其复杂，仅靠传统CAD难以直观判断加工误差，而通过测量数据可视化，可以将实际扫描的点云与CAD理论曲面进行高精度拟合，生成详细的偏差报告，从而指导后续的精加工工序。

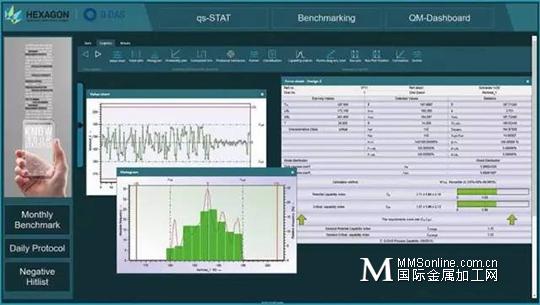

随着人工智能和大数据技术的发展,工业测量数据的可视化正朝着智能化方向演进，系统能够自动识别测量异常模式，预测潜在的质量风险，并将这些洞察以可视化的仪表盘形式呈现给管理层，这不仅提高了数据处理的效率，更提升了决策的科学性，相比之下，CAD系统也在引入生成式设计算法，能够根据约束条件自动生成多种设计方案，并通过可视化手段展示不同方案的性能差异，从而加速创新迭代。

工业测量数据可视化与CAD系统各有侧重,前者聚焦于“验证”与“反馈”，后者聚焦于“创造”与“定义”，两者的有效结合，构成了现代智能制造的核心数据流，企业应根据自身需求，选择支持良好数据互通的软件平台，打破数据孤岛，实现从设计到制造的全生命周期数字化管理，只有当测量的真实数据与设计理想模型无缝对接，才能真正实现精益制造与质量控制的终极目标。

相关问答 FAQs

Q1: 工业测量数据可视化可以直接替代CAD设计功能吗？

A: 不可以，工业测量数据可视化的主要功能是质量检验、偏差分析和逆向工程，它基于物理实体的实际数据进行展示和分析，而CAD设计功能是基于数学模型进行产品创造、参数化建模和工程图生成，两者在数据源头和应用目的上截然不同，测量数据通常作为CAD设计的验证依据或逆向参考，而非替代设计工具。

Q2: 在进行测量数据与CAD模型比对时，常见的数据对齐难点有哪些？

A: 常见的对齐难点包括坐标系不一致、数据缺失或噪声干扰以及特征匹配困难，测量数据往往包含噪声点，且可能因扫描角度限制存在数据缺失，导致与完整的CAD模型无法直接贴合，如果CAD模型在加工过程中发生了基准变更，而测量数据仍基于原始基准，就需要通过最小二乘法或最佳拟合算法进行复杂的坐标变换和对齐处理，以确保偏差分析的准确性。
