工业控制网络体系结构及标准是什么？工业控制网络体系结构及标准有哪些

工业控制网络的体系结构及标准构成了现代智能制造与工业自动化系统的核心骨架，其设计初衷是为了满足工业生产环境对高可靠性、实时性、安全性以及互操作性的严苛要求，随着工业4.0和物联网技术的深度融合，传统的封闭式、专有协议网络正逐步向开放化、标准化和IP化的方向演进，这一转变深刻影响了从底层传感器到顶层企业资源计划（ERP）系统的数据流动方式。

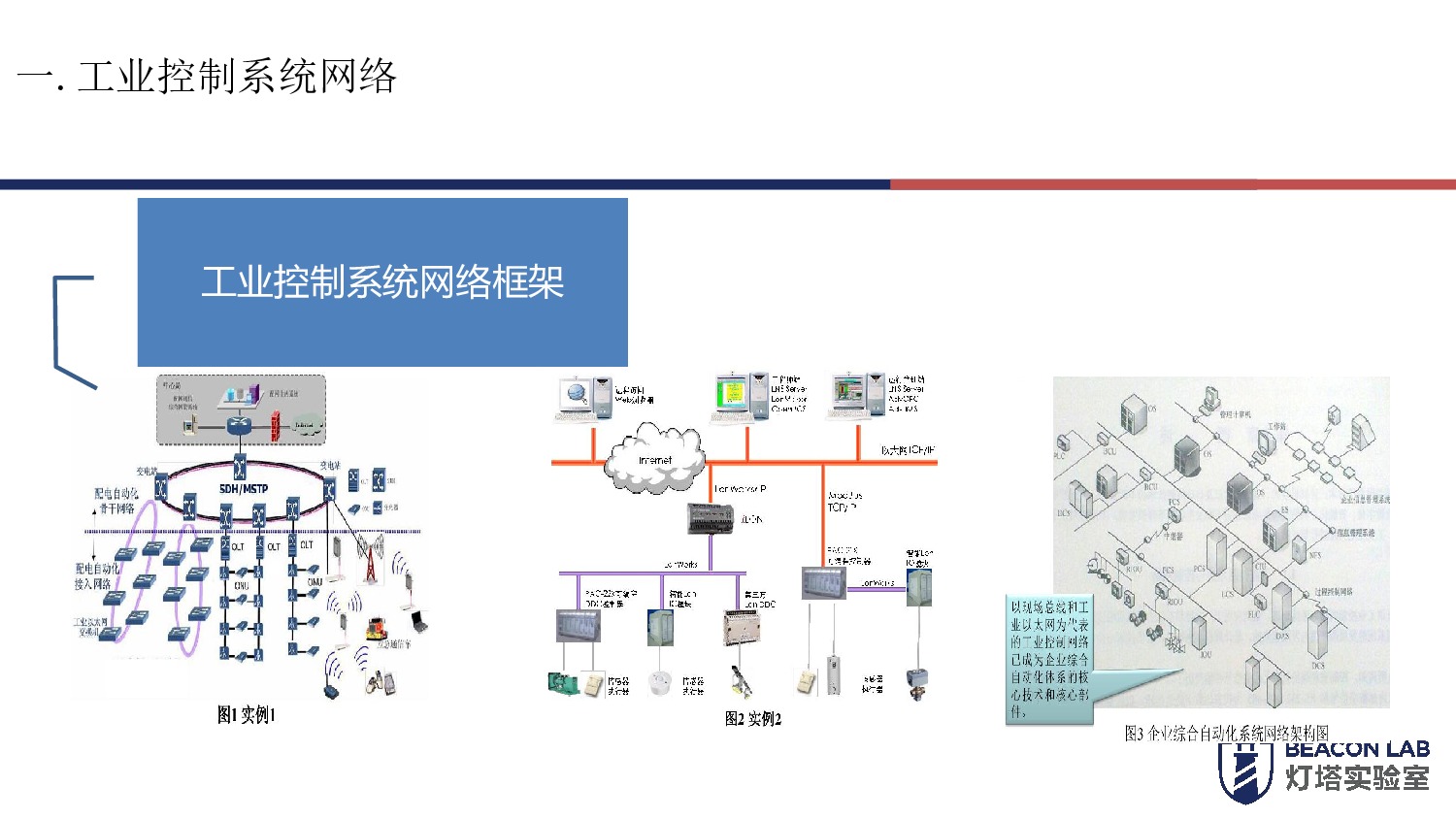

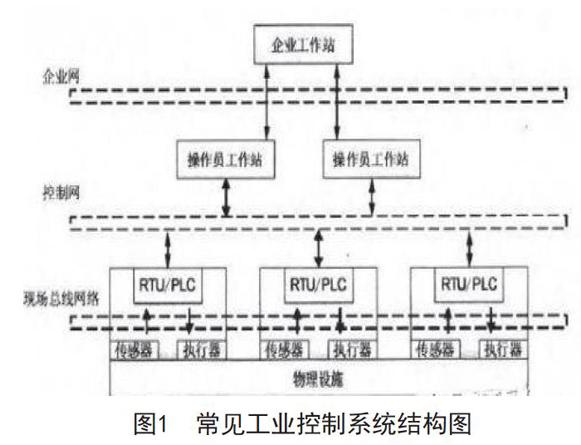

在传统的工业控制网络体系结构中，最经典的模型是ISA-95标准定义的金字塔架构，该架构自下而上分为现场设备层、控制层、监控层、生产运营层和企业资源层，现场设备层包含传感器、执行器和可编程逻辑控制器（PLC），负责最基础的数据采集与动作执行；控制层通过分布式控制系统（DCS）或PLC集群实现过程控制；监控层则由人机界面（HMI）和数据采集与监视控制系统（SCADA）组成，用于实时监控生产状态；生产运营层涉及制造执行系统（MES），负责生产调度与管理；最顶层的企业资源层则连接ERP系统，实现商业信息与生产数据的集成，这种层级分明的结构确保了数据流的有序性和系统的稳定性，但也导致了各层级间信息孤岛的问题,使得数据难以跨层级高效流通。

为了打破这些壁垒并适应新的工业需求，工业以太网技术应运而生，并衍生出多种实时以太网标准，这些标准旨在提供确定性的通信能力，即保证数据在特定时间内到达，这对于运动控制和过程控制至关重要,以下是几种主流的工业以太网标准及其特点对比：

除了通信协议标准的标准化，工业控制网络在安全标准方面也面临着巨大的挑战与变革，传统上，工业控制系统被视为隔离网络，但随着IT与OT的融合，网络安全风险急剧增加，IEC 62443系列标准应运而生，它取代了早期的IEC 62351，成为工业通信安全的事实标准，该标准强调纵深防御策略，将系统划分为安全区域和 conduits（通道），并定义了从设备级到网络级再到系统级的多层安全需求，包括身份认证、访问控制、数据完整性和软件更新管理等。

OPC UA（OLE for Process Control Unified Architecture）作为信息交换的标准，正在成为连接不同厂商设备和平台的关键桥梁，OPC UA不仅解决了数据语义互操作性问题，还内置了安全机制，支持跨平台、跨语言的数据交换，是实现工业物联网（IIoT）数据无缝集成的理想选择。

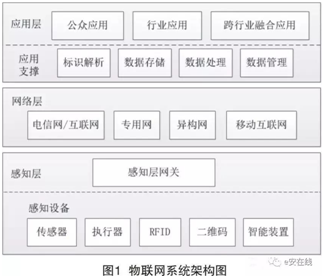

工业控制网络的体系结构正从封闭的金字塔向扁平化、云边协同的网状结构演变，而标准体系则从单一的通信协议扩展为涵盖通信、安全、语义互操作性的综合框架，这一演进过程不仅提升了生产效率,也为智能制造的灵活性和可扩展性奠定了坚实基础。

相关问答FAQs

Q1: 为什么工业控制网络需要专门的实时以太网标准，而不能直接使用普通的以太网？

A1: 普通以太网（如IEEE 802.3）采用存储转发机制，数据包到达目的地后需要等待确认，这导致通信延迟不确定且抖动较大，而在工业控制中，如电机同步控制或紧急停机信号，必须在毫秒甚至微秒级时间内精确响应，专门的实时以太网标准（如PROFINET IRT、EtherCAT）通过优化MAC层协议、预留带宽、采用分布式时钟同步等技术，消除了网络拥塞带来的不确定性，确保了通信的确定性和实时性,这是普通以太网无法提供的。

Q2: OPC UA与传统OPC DA在工业数据交换中有什么主要区别？

A2: 传统OPC DA（Data Access）基于微软的COM/DCOM技术，主要局限于Windows平台，且配置复杂、防火墙穿透困难，难以适应现代分布式和跨平台环境，相比之下，OPC UA是一个独立于平台、语言和中立的开放标准，它基于XML和二进制编码，支持跨操作系统（如Linux、Android、嵌入式系统）运行，更重要的是，OPC UA内置了完整的安全机制（加密、签名、认证），并提供了丰富的信息建模能力，能够描述复杂的数据结构和语义关系,从而更好地支持工业物联网和云集成应用。
