单片机按键通常采用机械开关连接I/O口与地线，常态下，上拉电阻维持I/O口为高电平；按键按下时，开关闭合将I/O口拉至低电平，产生下降沿信号供单片机检测。

按键在单片机系统中的核心作用

在嵌入式系统中,按键是实现人机交互的基础元件，其物理原理图设计直接影响系统稳定性与抗干扰能力，本文将深入解析四种典型按键电路原理及设计要点。

按键物理基础结构

机械按键内部由金属弹片构成,存在两个关键状态：

断开状态：触点间存在空气间隙（>0.5mm），阻抗>100MΩ
闭合状态：金属接触电阻<100mΩ
机械抖动现象：触点闭合/断开时会产生5-20ms的随机通断（示波器实测波形如下）：电压 ────────────────┐ ┌─┐ ┌─┐ ┌────── │ │ │ │ │ └──┴──┴──┴──┘ <-- 15ms抖动 -->

四种经典电路原理图解析

方案1：上拉电阻模式（最常用）

Vcc (3.3V/5V) │ │ ┌──┴──┐ │ R │ 10kΩ └──┬──┘ ├───→ GPIO (MCU输入引脚) │ ┌──┴──┐ │ SW1 │ 按键 └──┬──┘ │ GND

工作逻辑：

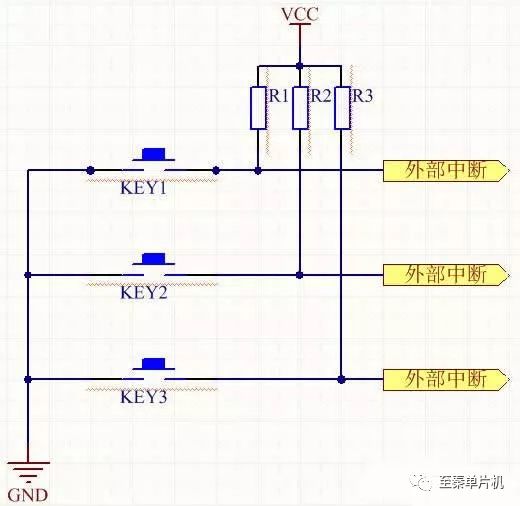

单片机按键如何设计内部物理原理？第1张

按键松开：GPIO=高电平（通过R连接Vcc）
按键按下：GPIO=低电平（直接接地）

设计要点：

电阻值选择：
- 5V系统：4.7kΩ~10kΩ
- 3V低功耗系统：20kΩ~100kΩ

功耗计算：按下时电流 I = Vcc/R ≈ 5V/10kΩ = 0.5mA

方案2：下拉电阻模式

Vcc (3.3V/5V) │ ┌──┴──┐ │ SW1 │ └──┬──┘ ├───→ GPIO │ ┌──┴──┐ │ R │ 10kΩ └──┬──┘ │ GND

应用场景：

适用于开漏输出配置或特殊接口需求

高级电路设计技巧

硬件消抖电路（RC滤波）

GPIO──┐ ├─▓▓▓─┐ 10kΩ │ ├──→ 至单片机 └──||─┘ 104 (0.1μF陶瓷电容)

参数计算：

时间常数 τ = R×C = 10kΩ×0.1μF = 1ms

可有效滤除<10ms的抖动

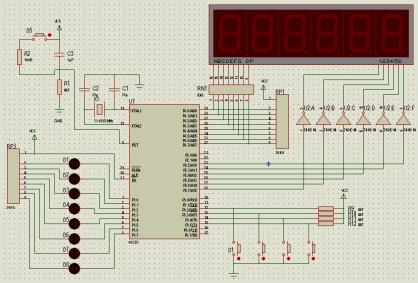

单片机按键如何设计内部物理原理？第2张

ESD防护设计

┌───▷─┐ TVS二极管 GPIO──┤ ├──GND └───◁─┘ │ ┌──┴──┐ │ R │ └──┬──┘ │

推荐器件：

SMF05C（5V系统）
SESD3.3V（3.3V系统）

矩阵键盘原理（4×4示例）

R1 R2 R3 R4 10k 10k 10k 10k │ │ │ │ ▼ ▼ ▼ ▼ R1───SW11 SW12 SW13 SW14──→ C1(IO1) R2───SW21 SW22 SW23 SW24──→ C2(IO2) R3───SW31 SW32 SW33 SW34──→ C3(IO3) R4───SW41 SW42 SW43 SW44──→ C4(IO4)

扫描原理：

设置R1~R4为输出低电平
配置C1~C4为带上拉输入
当SW11按下：C1检测到低电平
扫描周期建议>20ms

关键设计规范

阻抗匹配：
- 上拉电阻最小值 R_min = Vcc / 单片机IO最大输入电流
  （例：STM32F4最大输入电流5μA → R_min=3.3V/5μA=660kΩ）

抗干扰设计：

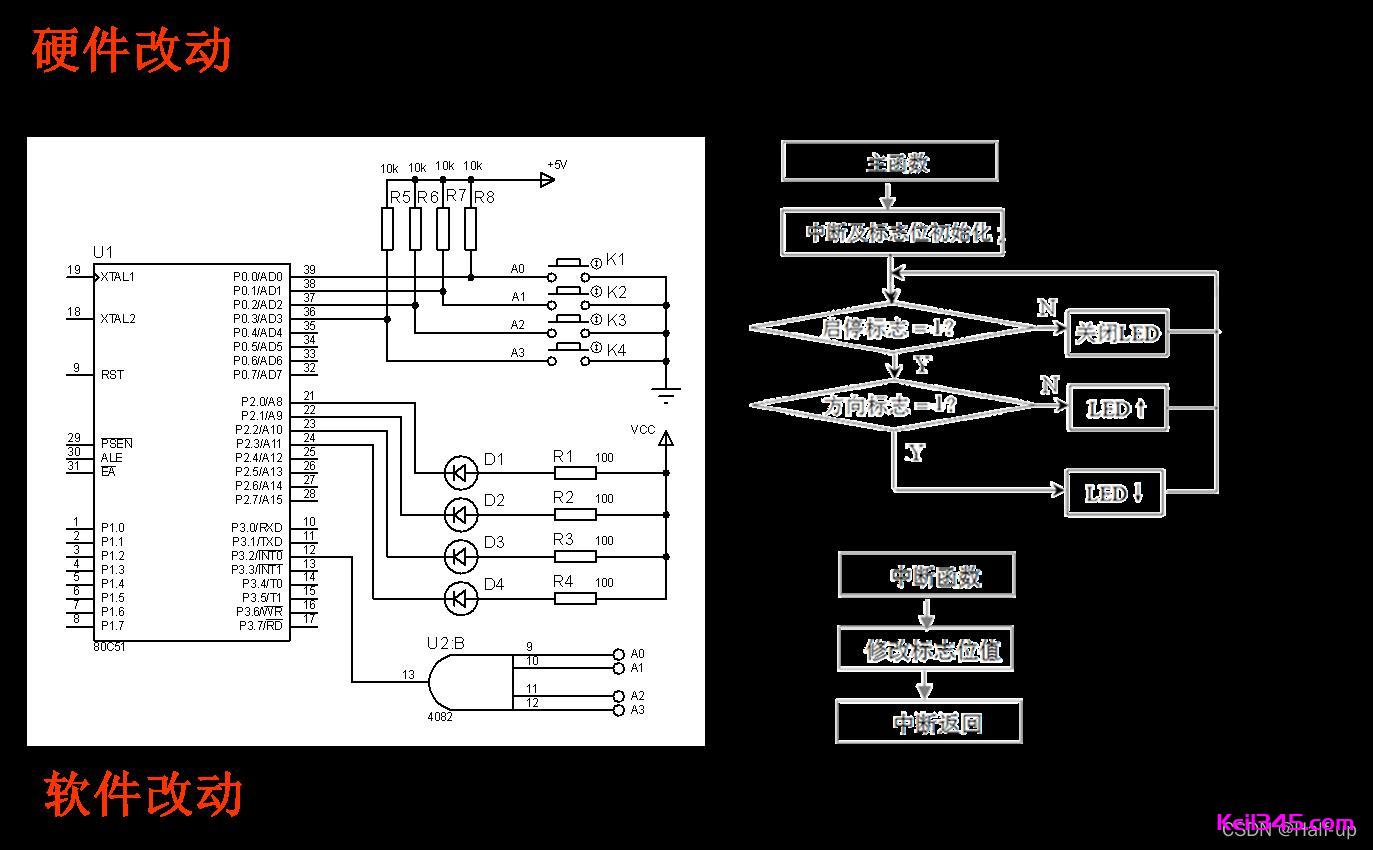

单片机按键如何设计内部物理原理？第3张

长导线时并联100pF电容
环境恶劣时采用光耦隔离
软件处理：

// 消抖伪代码 if(GPIO==0){ // 检测到按下 delay_ms(15); // 等待抖动结束 if(GPIO==0){ // 确认有效按下 // 执行操作 } }

常见故障排查

现象	可能原因	解决方案
按键失灵	上拉电阻过大	更换为4.7kΩ电阻
随机触发	ESD损伤	增加TVS管
多键粘连	矩阵二极管反接	增加隔离二极管
功耗异常	下拉电阻过小	增大至100kΩ以上
