如何根据数据库画ER图？数据库生成ER图工具

核心概念与前置准备

在从数据库生成实体关系图（ER图）之前，首先需要明确ER图的三大核心要素：实体（Entity）、属性（Attribute）和关系（Relationship），实体通常对应数据库中的表，属性对应表中的字段，而关系则通过外键约束体现，为了准确绘制ER图，建议先通过数据库管理工具（如Navicat、DBeaver或SQL命令行）获取所有表的字段定义、主键、外键以及索引信息，这一步是确保ER图逻辑准确的基础,忽略任何外键关联都可能导致关系图的断裂或错误。

实体识别与属性映射

在识别实体时，应将数据库中的每个业务表视为一个独立的实体框，若数据库中有users表和orders表，则分别创建“用户”和“订单”两个实体框，将表中的字段映射为属性，主键（Primary Key）通常用下划线或加粗字体标识，以突出其唯一性；非空字段（Not Null）可标记为必填属性；而默认值字段则可标注默认值信息，对于复杂的数据类型，如JSON或枚举类型，建议在属性旁注明其取值范围或结构说明,以便后续阅读者理解数据含义。

关系分析与连线绘制

关系的绘制是ER图的核心难点，主要依据外键约束来确定实体间的基数（Cardinality），常见的关系类型包括一对一（1:1）、一对多（1:N）和多对多（M:N）。

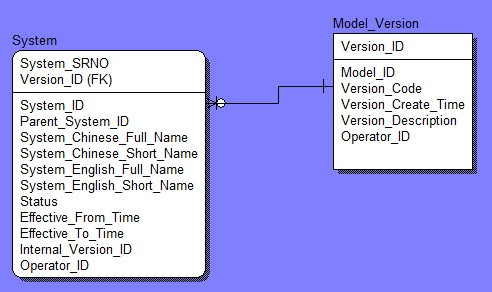

1. 一对多关系：如果表B中包含指向表A主键的外键，则表A与表B为1:N关系，一个用户可以拥有多个订单，用户”与“订单”之间是1:N关系，在绘图时，通常在1端画一条短横线，在N端画一个“乌鸦脚”符号。
2. 多对多关系：如果两个表之间没有直接的外键关联，而是通过一个中间表（关联表）连接，则它们之间是M:N关系。“订单”与“商品”通过“订单明细”表关联，在ER图中，通常将中间表拆解，分别建立“订单”到“订单明细”（1:N）和“商品”到“订单明细”（1:N）的关系，或者直接在“订单”与“商品”之间画一条虚线并标注M:N,视绘图规范而定。
3. 自关联关系：某些表可能包含指向自身主键的外键，如“员工”表中的manager_id指向employee_id，这表示员工与管理者之间的自关联关系,通常绘制为实体指向自身的循环箭头。

可视化工具与优化建议

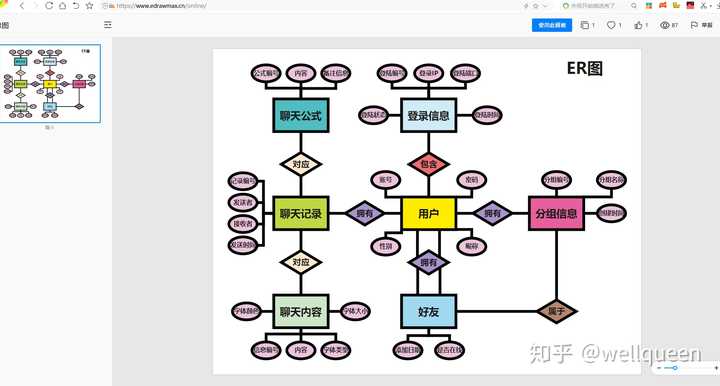

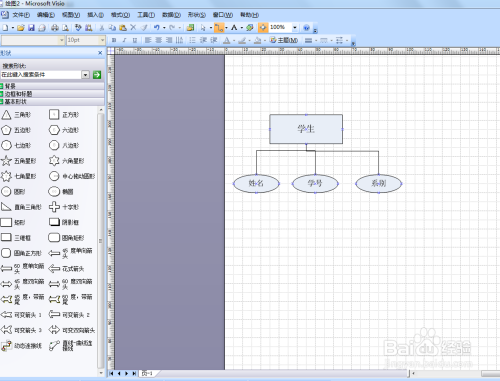

在实际操作中，推荐使用Mermaid、Draw.io或Visio等工具进行绘制，Mermaid代码生成方式适合版本控制，而图形化工具更直观，绘制完成后,需进行以下优化：

• 布局整理：避免连线交叉，尽量保持连线水平或垂直,提升可读性。
• 命名规范：实体和关系名称应使用业务术语，而非数据库技术术语（如用“客户”代替“t_customer”）。
• 完整性检查：再次核对所有外键是否都已连线,确保没有遗漏任何关联关系。

相关问题与解答

问题1：如果数据库中存在循环外键引用（例如A表外键指向B表，B表外键又指向A表），在ER图中应如何表示？

解答： 这种情况通常表示两个实体之间存在强依赖或双向一对一/一对多关系，在ER图中，应绘制双向箭头或两条独立的连线，如果是1:1关系，两端均标注“1”；如果是1:N关系，需明确哪一端是“1”，哪一端是“N”，需要注意的是，循环外键在数据库设计中需谨慎使用，因为它可能导致死锁或插入顺序依赖，建议在ER图中用不同颜色或注释标记这种特殊依赖,提醒开发者注意数据维护的复杂性。

问题2：当数据库表数量庞大（超过50张表）时，直接生成ER图会导致图形混乱，有什么策略可以优化展示效果？

解答： 面对大规模数据库，建议采用分层或模块化策略，根据业务领域将表划分为不同的模块（如用户模块、订单模块、支付模块），分别绘制局部ER图，使用聚合概念，将一组紧密相关的表抽象为一个“子系统”或“业务对象”，在高层ER图中仅展示模块间的关系，而在低层ER图中展示模块内部的详细关系，可以利用工具的分页或折叠功能，允许用户点击展开或收起特定模块，从而在保持整体结构清晰的同时,保留细节的可访问性。
