如何根据数据库表画er图？数据库表转er图工具

绘制实体-关系图（ER图）是将数据库逻辑结构可视化的关键步骤，它不仅能帮助开发者理清数据间的关联，还能作为团队沟通的标准语言，以下是从数据库表结构出发,绘制高质量ER图的详细操作指南。

明确核心概念与符号规范

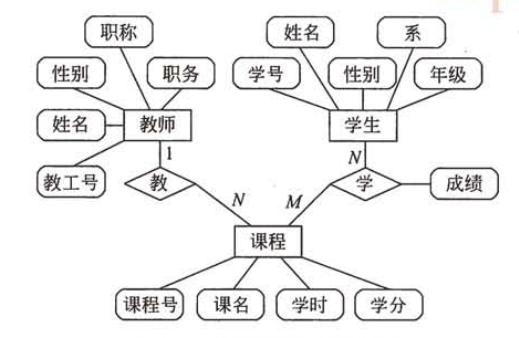

在开始绘图前，必须统一对ER图基本元素的认知，不同的绘图工具（如Visio、Draw.io、PowerDesigner）可能略有差异，但遵循国际通用的Chen氏表示法或Crow’s Foot（乌鸦脚）表示法能确保通用性。

第一步：提取实体与识别主外键

遍历数据库中的所有表，将每张表视为一个独立的实体，重点在于识别每个表的主键（Primary Key, PK）和外键（Foreign Key, FK），主键是实体的唯一标识,而外键则是建立实体间联系的桥梁。

假设有两张表：

1. users 表：包含 user_id (PK), username, email。
2. orders 表：包含 order_id (PK), user_id (FK), order_date, total_amount。

在此场景中，“users”和“orders”是两个核心实体。user_id 在 orders 表中作为外键,暗示了这两个实体之间存在关联。

第二步：确定关系类型

根据外键的分布情况，判断实体间的关系类型,这是ER图最核心的逻辑部分。

• 一对一 (1:1)：如果表A的主键也是表B的主键，或者表B的外键唯一且引用表A，则为1:1。“用户”与“用户详情”。
• 一对多 (1:N)：如果表A的主键出现在表B中作为外键，且表B中该外键可以重复，则为1:N，上述例子中，一个用户可以有多个订单,但一个订单只属于一个用户。
• 多对多 (M:N)：如果两个表之间没有直接的外键引用，而是通过第三张“关联表”（中间表）连接，则为M:N。“学生”与“课程”，通过“选课记录”表连接。

在示例中，orders 表中的 user_id 指向 users 表，且一个 user_id 对应多条 order 记录，因此这是典型的 一对多 关系。

第三步：绘制连线与标注基数

使用绘图工具，将实体用矩形框出，并用连线连接相关实体，在连线的两端标注基数,以明确数据流向和约束。

对于上述示例：

1. 画出两个矩形框，分别标记为 Users 和 Orders。
2. 用一条线连接这两个矩形。
3. 在 Users 端标注 1（或 |），表示“一”。
4. 在 Orders 端标注 N（或 >），表示“多”。
5. 在连线上可以添加动词短语，如“拥有”或“下”，以增强可读性，即：Users (1) —— 拥有 —— (N) Orders。

如果涉及多对多关系，需画出中间的关联表，并分别建立两个一对多关系，Students (1) —— 选修 —— (N) Course_Records (N) —— 包含 —— (1) Courses。

第四步：细化属性与约束

将具体的字段信息补充到实体框中,通常有两种画法：

1. 详细版：在实体框内列出所有字段，并标记主键（PK）和外键（FK）。
2. 简洁版：仅列出主键，其他属性省略,以保持图表清晰。

建议在详细版中，使用不同颜色或图标区分主键和外键，主键用钥匙图标表示，外键用链接图标表示，检查是否有缺失的关系，例如是否遗漏了“订单详情”表与“订单”表之间的一对一或一对多关系。

常见问题与解答

在ER图中，如果两个实体之间没有外键，是否意味着它们没有关系？

解答：不一定，在关系型数据库中，多对多（M:N）关系通常不会直接在两个实体表之间建立外键，而是通过引入一个中间表（关联表）来实现。“作者”表和“书籍”表之间是多对多关系，它们通过“作者书籍关联表”连接，在ER图中，这表现为两个实体分别通过一对多关系连接到中间的关联表，没有直接外键不代表没有关系,需要检查是否存在中间表。

当数据库表数量庞大时，如何避免ER图变得杂乱无章？

解答：面对大型数据库，建议采用分层或模块化绘制策略，将系统划分为几个核心业务域（如用户域、订单域、支付域），分别绘制各域的ER图，使用“包”或“分组”功能将相关的实体聚合在一起，可以绘制高层级的概览ER图，仅展示核心实体及其主要关系，而将详细属性放在子图或文档中，保持图表的聚焦性，只展示当前设计阶段关心的关系,避免一次性展示所有细节。
