会动的机器人怎么做？自制机器人教程

制作一个会动的机器人是一项融合了机械工程、电子电路、编程逻辑以及创意设计的综合性工程实践，无论是为了教育科普、业余爱好还是专业原型开发，构建一个具备运动能力的机器人都需要遵循严谨的步骤和系统化的思维，以下将从核心组件选择、结构设计、电路搭建、编程控制以及调试优化五个维度，详细阐述如何从零开始制作一个会动的机器人。

明确机器人的类型与功能是设计的第一步,常见的会动机器人包括轮式移动机器人、履带式机器人、四足机器人或机械臂等，对于初学者而言，轮式双驱机器人是最容易上手的选择，因为它结构相对简单，运动控制逻辑直观，在确定类型后，需要列出所需的硬件清单，核心组件通常包括：微控制器（如Arduino Uno、ESP32或STM32），作为机器人的“大脑”；电机及驱动模块，如直流减速电机配合L298N或TB6612驱动板，用于提供动力；电源系统，如锂电池组及稳压模块，为整个系统供电；传感器模块，如超声波传感器、红外避障传感器或陀螺仪，用于感知环境；以及结构材料，如亚克力板、3D打印件或铝型材，用于构建机身骨架。

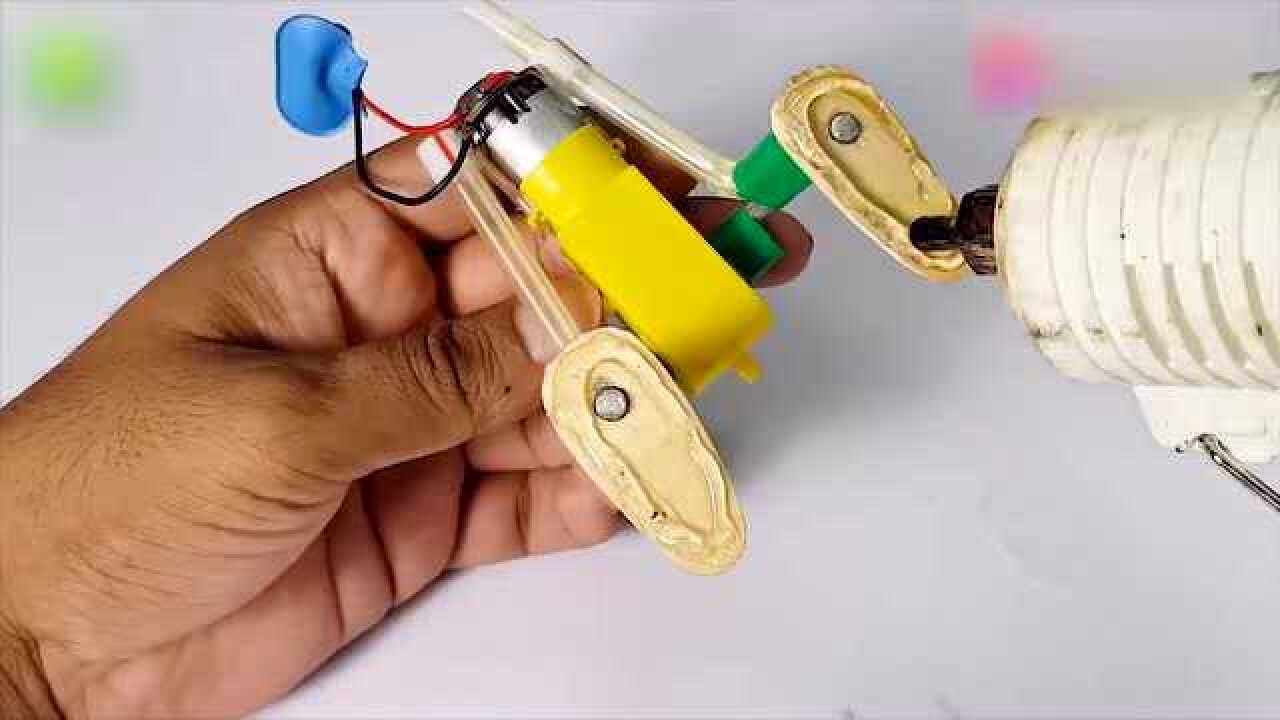

接下来是机械结构的设计与组装,结构稳定性直接决定了机器人运动的精度和寿命，如果使用3D打印技术，需要设计底盘、电机支架和轮子连接件，确保电机轴与轮子同心，避免运行时产生剧烈震动，若使用亚克力板切割，需精确计算孔位间距，保证螺丝紧固后结构不变形，组装时，应优先固定电机和驱动板，再安装底盘，最后连接轮子，值得注意的是，重心控制至关重要，电池等重物应尽量放置在靠近底盘中心且较低的位置，以防止机器人在加速或转弯时翻倒。

电路搭建是赋予机器人“生命”的关键环节，合理的布线不仅能保证信号传输的稳定，还能减少电磁干扰，微控制器通过PWM（脉冲宽度调制）引脚连接电机驱动模块的信号输入端，驱动模块的电源端连接电池，地线（GND）必须共地，即微控制器、驱动模块和电池的地线需连接在一起，否则控制信号无法生效，传感器模块则通过数字或模拟引脚与微控制器连接，在接线过程中，务必注意电压匹配，例如5V的逻辑电平不能直接驱动12V的电机，必须通过驱动模块进行隔离和放大，建议使用杜邦线或焊接方式连接，并确保连接牢固，避免虚焊导致接触不良。

编程控制是让机器人“动”起来的灵魂，以Arduino为例，代码主要包含初始化设置、主循环逻辑和中断处理，在初始化阶段，需定义引脚模式，设置电机控制引脚为输出，传感器引脚为输入，在主循环中，通过读取传感器数据来判断环境状态，例如当超声波传感器检测到前方障碍物距离小于10厘米时，执行停止、后退或转向指令，若需实现自主导航，还需引入PID算法来调节电机转速，确保直线行驶不跑偏，对于更复杂的运动，如四足机器人的步态控制，需要编写状态机代码，协调多个关节电机的同步运动，代码编写完成后，通过USB线上传至微控制器，并观察串口监视器输出的调试信息，以验证逻辑是否正确。

调试与优化是不可或缺的最后一步,初次通电时，建议先断开电机负载，仅测试传感器数据和通信是否正常，确认无误后，再连接电机进行空载测试，观察电机转向是否正确，必要时在代码中反转引脚逻辑，随后进行负载测试，观察机器人在不同地形下的表现，如果发现机器人转弯半径过大，可调整左右轮的速度差；如果运行抖动，可检查机械结构是否松动或电机齿轮是否磨损，还需优化电池续航能力，通过软件休眠机制降低待机功耗，或更换更高容量的电池。

为了更清晰地展示制作流程,以下表格归纳了关键步骤与注意事项：

通过上述步骤,你可以成功制作出一个会动的机器人，这不仅是一次技术实践，更是对系统工程思维的锻炼，随着经验的积累，你可以逐步增加传感器种类，引入视觉识别或无线通信功能，让机器人变得更加智能和强大。

相关问答FAQs

Q1: 制作会动的机器人时，最常见的错误是什么，如何避免？

A: 最常见的错误是电源管理不当和接地问题，许多初学者直接使用电池给微控制器和电机同时供电，导致电压不稳甚至烧毁芯片，解决方法是使用独立的稳压模块为微控制器供电，而电机由电池直接通过驱动模块供电，另一个常见错误是未共地，导致控制信号无法传输，务必确保所有模块（控制器、驱动板、传感器）的地线（GND）连接在一起。

Q2: 如果机器人直线行驶跑偏，应该如何调整？

A: 机器人跑偏通常由左右轮速度不一致或机械结构不对称引起，检查机械部分，确保左右轮大小一致且安装同心，在软件层面进行校准，可以通过分别测试左右轮在相同PWM值下的实际转速，找出差异，然后在代码中，对较慢一侧的轮子增加PWM值，或对较快一侧的轮子减小PWM值，直到机器人能够走直线，启用PID闭环控制可以更精准地实时调节速度，消除累积误差。
