FT232配置指南

简介

FT232是FTDI公司生产的一款USB转串口转换芯片,广泛应用于嵌入式系统、单片机、PLC等领域，本文将详细介绍FT232的配置方法，帮助用户快速上手。

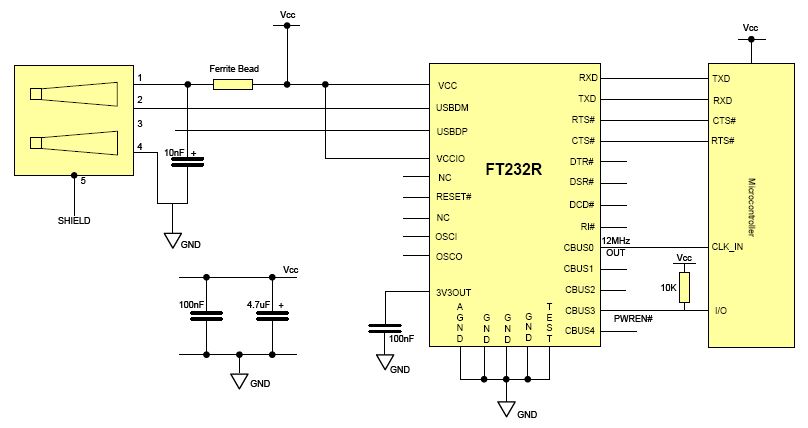

硬件连接

1. 将FT232的USB接口插入电脑的USB接口。
2. 将FT232的TXD、RXD、GND引脚分别连接到单片机的TX、RX、GND引脚。

软件配置

1. 下载并安装FTDI drivers

   • 访问FTDI官方网站下载最新的FTDI drivers。
   • 双击安装包,按照提示完成安装。

2. 安装FT232虚拟串口驱动



   • 在“设备管理器”中找到“通用串行总线控制器”，右键点击“FT232R USB UART”。
   • 选择“更新驱动程序软件”。
   • 选择“浏览计算机以查找驱动程序软件”。
   • 选择安装好的FTDI drivers目录，点击“下一步”完成安装。

3. 配置FT232的串口参数

   • 打开“设备管理器”，找到“串行端口(LPT)”。
   • 右键点击“COMx”，选择“属性”。
   • 在“端口设置”标签页中，设置波特率、数据位、停止位、校验位等参数。
   • 常用配置如下：
     • 波特率：9600、19200、38400、57600、115200等。
     • 数据位：8位。
     • 停止位：1位。
     • 校验位：无。

编程示例

以下是一个使用C语言编写FT232的简单示例：

#include <stdio.h> #include <windows.h> int main() { HANDLE hSerial; DCB dcbSerialParams = {0}; // 打开串口 hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL); if (hSerial == INVALID_HANDLE_VALUE) { printf("Error opening serial portn"); return 1; } // 获取串口配置 if (!GetCommState(hSerial, &dcbSerialParams)) { printf("Error getting serial port staten"); CloseHandle(hSerial); return 1; } // 设置串口配置 dcbSerialParams.BaudRate = CBR_9600; dcbSerialParams.ByteSize = 8; dcbSerialParams.StopBits = ONESTOPBIT; dcbSerialParams.Parity = NOPARITY; if (!SetCommState(hSerial, &dcbSerialParams)) { printf("Error setting serial port staten"); CloseHandle(hSerial); return 1; } // 发送数据 char *buffer = "Hello, World!"; DWORD bytes_written; if (!WriteFile(hSerial, buffer, strlen(buffer), &bytes_written, NULL)) { printf("Error writing to serial portn"); CloseHandle(hSerial); return 1; } // 关闭串口 CloseHandle(hSerial); return 0; }

FAQs

1. 问题：FT232在Windows 10上无法识别怎么办？

   解答：

   • 确保已经安装了FTDI drivers。
   • 尝试重启电脑,重新连接FT232。
   • 检查USB接口是否正常,尝试更换USB接口或USB线。
   • 如果以上方法均无效,可能需要更新FTDI drivers到最新版本。

2. 问题：如何修改FT232的波特率？

   解答：

   • 在“设备管理器”中找到“串行端口(LPT)”。
   • 右键点击对应的COM端口,选择“属性”。
   • 在“端口设置”标签页中，找到“波特率”下拉菜单，选择所需的波特率。
   • 点击“确定”保存设置。
