Java接口类图绘制方法有哪些？不同工具下的具体步骤详解？

在Java中，接口是定义一组方法的规范，它不包含任何实现，接口类图是UML（统一建模语言）中的一种图表，用于表示类与接口之间的关系,以下是如何绘制Java接口类图的详细步骤：

准备工具

您需要选择一个UML建模工具，如StarUML、Visual Paradigm、Lucidchart等,这些工具都提供了绘制UML类图的界面和功能。

创建接口

在UML建模工具中，创建一个新的类图，添加一个接口，并为其命名，我们可以创建一个名为Shape的接口。

添加方法

在接口中，添加您想要定义的方法。Shape接口可以包含以下方法：

使用继承关系

在Java中，接口可以通过继承关系来扩展，您可以创建一个名为Circle的类，它实现了Shape接口。

在类图中，将Circle类与Shape接口连接起来，使用实线箭头表示继承关系，箭头指向接口，表示Circle类实现了Shape接口。

添加属性

在接口中，您还可以添加属性。Shape接口可以包含一个名为color的属性,表示形状的颜色。

在类图中，将属性添加到接口中，并使用属性符号（color: String）表示其类型。

使用泛型

如果接口需要泛型，您可以在接口名后添加泛型参数。List接口使用了泛型。

在类图中，将泛型参数添加到接口名后,并用尖括号括起来。

添加依赖关系

如果类图中的其他类依赖于接口，您可以使用依赖关系表示。Graphics类可能依赖于Shape接口。

在类图中，将Graphics类与Shape接口连接起来,使用虚线箭头表示依赖关系。

添加注释

在类图中，您可以添加注释来描述接口、类或方法,这有助于提高类图的清晰度。

在UML建模工具中，选择相应的元素,然后添加注释。

完成类图

完成上述步骤后，您的接口类图应该已经完成，您可以保存类图,以便将来参考或分享。

以下是一个简单的接口类图示例：

++ | Shape | ++ | color: String | ++ | + draw(): void | | + getArea(): double | | + getPerimeter(): double | ++

FAQs

Q1：如何在类图中表示接口实现多个接口？

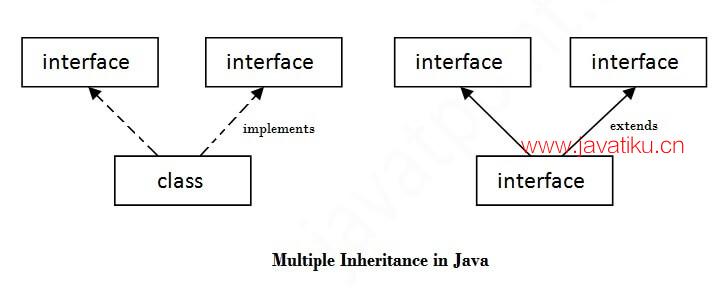

A1： 在类图中，如果类实现了多个接口，可以使用菱形表示多重继承，将菱形放置在类下方,并用实线箭头连接类和接口。

++ | Circle | ++ | radius: double | ++ | + draw(): void | | + getArea(): double | | + getPerimeter(): double | ++ | v ++ | Shape | ++ | color: String | ++ | + draw(): void | | + getArea(): double | | + getPerimeter(): double | ++

Q2：如何在类图中表示接口中的静态方法？

A2： 在类图中，如果接口中有静态方法，可以在方法名前加上static关键字。Shape接口中的draw()方法可以表示为static draw(): void。

++ | Shape | ++ | color: String | ++ | + draw(): void | | + getArea(): double | | + getPerimeter(): double | ++
